Самодельный багги для сына (27 фото изготовления)

Варианты изготовления

Собрать небольшую модель багги, допустим, 4х4 своими руками можно с помощью разных основных и вспомогательных деталей и на основе готовых эскизов. Например, поступить следующим образом – найти чертежи из советских журналов. В свое время было немало моделистов-конструкторов, которые писали в редакцию письма с просьбой опубликовать подробный план сборки четырехколесных машин для гоночных трасс.

Немало современных умельцев, желающих сделать багги без посторонней помощи и необходимого условия разработки собственной конструкции, так и поступили. Они внимательно изучали интернет-ресурсы или ходили в библиотеки – искали номера журнала «Моделист-конструктор», где подробно описывалась технология сборки багги. Многие из таких механиков находили развернутое описание модели АБ-82, для изготовления которой требовалась машина ЗАЗ 968.

Сначала потребуется купить раритетный агрегат и в гараже разобрать машину. Снять кузовные элементы, двигатель, коробку передач и прочее вспомогательное оборудование. Приобрести на строительном рынке или в магазине металлические конструкции с размерами для рамы и с помощью сварочного аппарата сделать днище. Размеры каркаса необходимо соблюдать, чтобы потом не возникло трудностей.

Дальнейшие шаги, которые следует выполнять поэтапно, будут такими. Первым долгом собрать подвеску и подварить металлоконструкции с помощью сварочного аппарата. Должно получиться некое подобие независимой подвески

Нужно уделить внимание клиренсу. Чем он больше, тем лучше машина будет преодолевать всевозможные препятствия на пересеченной местности

Дальше поставить колеса и мотор от «Запорожца». Крепления можно оставить заводскими, но если требуется, модифицирование допускается. В центральной части, но ближе к установленному двигателю, который располагается сзади, нужно приварить сиденье, собранное из металлических листов. На конечном этапе сборки оно будет усовершенствовано в плане достижения необходимого комфорта.

Следующий шаг – продумать установку педалей, крепления бачков, цилиндров, рулевой рейки и руля. Смонтировать необходимое оборудование и отрегулировать. Для решения таких вопросов можно использовать детали из автомобиля ОКА или ВАЗ.

Дальше приварить днище. Можно взять лист металла толщиной 1 мм. Построить одноместный багги невозможно без навесного оборудования. Следует установить генератор, поставить ремень, оснастить электрооборудованием – прикрутить фары, тумблеры, зажигание и прочее. После предварительной сборки желательно выполнить тестовый заезд по асфальтированной дороге. Багги можно сконструировать, где будет полный привод или задний. Поэтому имеет значение описать еще одни проект четырехколесной машины с двигателем Lifan. Потребуется также:

• металлический лист;
• профили квадратного сечения;
• 4 колеса от «Жигулей»;
• барабаны, задний мост и прочие детали;
• шаровые опоры;
• болты, гайки;
• амортизаторы мотоцикла «Восход».

Из профильной трубы необходимо сварить рычаги для передней подвески и смонтировать приобретенные детали ходовой части. Сделать конструкцию, установить крепления, втулки, сайлентблоки. Дальше делаем раму из металлических квадратных профилей и привариваем переднюю подвеску. Здесь потребуется сварочное оборудование. Предварительно можно поставить колеса и оценить надежность сборки.

Дальше необходимо продумать, как установить рулевое управление. Чтобы выполнить задачу, потребуются детали, снятые с автомобилей «доноров», болты, гайки и сварочное оборудование. После завершения монтажа рулевого управления вместе с рулем следует собрать заднюю подвеску. Сиденье, взятое от ВАЗ, устанавливается в центральной части каркаса багги и крепится к раме посредством соединения болт/гайка. Для днища используется подготовленный металлический лист.

Теперь следует продумать крепление тормозов и цепной передачи. В последнем пункте необходимо предусмотреть условия, чтобы была хорошая тяга и скорость движения. После решения возникших вопросов установить указанный выше двигатель, собрав предварительно каркас под ДВС. Закрепить мотор, подключить передачу. Финальный этап – тестовые испытания.

Из чего можно сделать?

История появления багги берет свое начало в США. Именно в этой стране, в 50-е годы прошлого столетия приступили к выпуску первых образцов небольших автомобилей. Требуемые детали брали из вышедших из строя машин Volkswagen Käfer («Фольксваген Жук»), что послужило началом официального названия, то есть baggy (жучок). Такая модель автотранспортного средства идеально подходила для нужного производства. Volkswagen Käfer изначально обладал необходимыми преимуществами – высоким дорожным просветом, прочным шасси, хорошей проходимостью, задним расположением мотора.

Монтировалась облегченная рама, в некоторых случаях делался кузов из стекловолокна. Ряд моделей багги оснащались шестицилиндровым ДВС, взятым от американской линейки авто Chevrolet Corvair. Популярность четырехколесных малюток постепенно росла. Багги становились участниками фееричных гоночных соревнований, и вскоре небольшие машины принялись собирать в Европе.

Из каких автотранспортных средств доступно сделать багги в наступившем столетии? Можно ли собрать небольшой автомобиль собственноручно, без помощи профессионалов? Разумеется, но при наличии подробного чертежа, оборудованной мастерской, требуемых деталей, набора инструментов и необходимых знаний. На сборку может уйти от недели до нескольких месяцев. Здесь все зависит от начальной стадии подготовки, оснащения и свободного времени.

Зачем собирать такой автомобиль, если можно приобрести настоящее авто? Во-первых, это увлекательное и познавательное времяпрепровождение. Во-вторых, самодельная машина может служить замечательным подарком на день рождения, например, сыну-подростку. И в-третьих, именно на собственном багги наиболее интересно принимать участие в различных соревнованиях или преодолевать бездорожье, пересеченную местность. Перед ответственным принятием решения о начале сборки следует знать, что багги подразделяются на две разновидности.

• Туристические модели. Используются для поездок по бездорожью, пересеченной местности.
• Спортивные машины. Участвуют в различных гоночных соревнованиях на стадионах, автотрассах.

Также на предварительной стадии конструирования четырехколесного авто нужно прикинуть, все ли подготовленные узлы, агрегаты, механизмы будут подходить конструкционно, пропорционально, согласно размеру, весу, предполагаемой нагрузке. Основное преимущество при сборке багги – отсутствие сложных конструкционных узлов, как, например, в полноприводном автомобиле. Поэтому сделать четырехколесный джип для собственных целей сможет практически каждый гаражный умелец. Какую модификацию современных автомобилей взять для разбора в качестве базы? Собрать маленькое авто можно из:

• «Запорожца»;
• «УАЗа»;
• «Жигулей»;
• «ЛуАЗа»;
• «Бензопилы»;
• Matiz;
• «Волги»;
• «муравья».

Обзор видов

Перед покупкой или началом изготовления двухместного багги необходимо выбрать вариант, каким в итоге будет автомобиль.

Подавляющее большинство автомобилистов, решивших собрать багги собственноручно, выбирают именно последний вариант. В каждой модели современных багги предусмотрены требования безопасности для водителя и пассажиров. Страховочные ремни фиксируются в четырех точках и надежно приковывают человека к сиденью.

Рама призвана защищать от боковых столкновений со всевозможными препятствиями. Даже перевороты автомобиля при неудачном маневре в принципе не представляют большой опасности.

ТОП-6: Багги Trophy FC50 – 65000 рублей

Обзор

Этот подростковый 2-местный внедорожник разгоняется до 50 км/ч. Рама багги имеет классическую конструкцию и отличается высокой прочностью. Без проблем она выдерживает вес до 60 кг.

Большие колеса (6 дюймов в диаметре) обуты во внедорожную резину с глубоким протектором, цент тяжести находится низко, благодаря чему управлять джипом несложно даже на высокой скорости.

Характеристики

• Скорость наибольшая – 50 км/ч;
• Возраст – 7+;
• Грузоподъемность – 60 кг;
• Масса – 65 кг;
• Габариты – 1470х1080х940 мм;
• Двигатель — 49,8 см3;
• Охлаждение – воздушное;
• Педали – регулируемые под рост юного гонщика;
• Тормоза – дисковые задние (управление – левая педаль);
• Диаметр колес – 6 дюймов;
• Подвеска – задняя;
• Привод – цепной.

Строение

Как и раньше сейчас БАГГИ также имеют легкий каркасный кузов, по сути это прочные трубы которые сварены в определенной последовательности. Однако справедливости ради стоит отметить, что сейчас на место металла приходят еще более легкие конструкции — сделанные из карбона. Рама должна быть максимально прочной, чтобы выдержать все остальные нагрузки. На кузов как на основную часть, вешаются остальные узлы. А именно – двигатель, трансмиссия, подвеска, ну и конечно же салон.

Сейчас кстати существуют варианты закрытых автомобилей, из углепластика делаются борта, которые закрывают либо водителя, либо нужные части (например — двигатель), таким образом можно передвигаться по грязным дорогам, а не только по засушливым.

Компоновка БАГГИ, также специфична и остается такой практически до сих пор. Именно «Фольксваген ЖУК», своим строением определил конструкцию на много лет вперед.

Как мы знаем расположение двигателя у него сзади, также нет радиатора охлаждения, что оказалось для таких кроссовых машин, очень востребованным.

Но самая главная составляющая это подвеска, именно в БАГГИ она считается самой проходимой и самой прочной. Мало того, клиренс может достигать целых 500 мм, что просто очень много!

Как вы понимаете, такие средства передвижения можно сделать и своими руками, в принципе нет ничего сложного для знающего человека.

Сейчас такие авто собирают даже с мотоциклетными двигателями. Конечно без специальной подготовки сами вы навряд ли сделаете, требуются специалисты, а вот если их подключите, примерно вот что может получиться, смотрим видео.

САМОДЕЛКИН ДРУГ

Самодельный багги-это один из лучших вариантов обучить вашего подрастающего ребенка вождению, привить любовь к технике с малых лет. Конструкция представленного багги простая и надежная, а так же довольно бюджетная. Пошаговые фото сборки прилагаются. Данный багги имеет бензиновый двигатель от мотоблока «Садко» мощностью 6.5 л/с расположенный в задней части машины, для ДВС сварено из трубы и профиля отдельная рама которая крепится к основному остову. Крутящий момент с двигателя передается на редуктор, а уже от него через цепную передачу на ведомую звезду задней оси приводящей в движение колеса.

Рама багги сварена из трубы 22 х 1.5 мм, для придания деталям нужной формы использовался трубогиб. Подвеска сделана интересным образом, а именно полуоси сидят на раме жестко, а вот полурама с двигателем имеют два спаренных амортизатора от мотороллера. Передняя подвеска так же на амортизаторах от скутера, рулевое управление самодельное такое же как на картах. Задние колеса от Отечественного мотороллера «Тулица» передние мотороллер.

Мощности двигателя хватает с запасом, чтобы катать подростка, даже взрослые не прочь прокатиться на багги)

И так, давайте рассмотрим конструктивные особенности машинки

Материалы

1. ДВС бензиновый от мотоблока «Садко»
2. редуктор
3. передние колеса от скутера
4. задние колеса мотороллер «Тулица»
5. труба 22х1.5 мм
6. ведомая звездочка от мотоцикла
7. задняя ось
8. корпусные подшипники
9. амортизаторы 4 шт

Инструменты

1. сварочный аппарат
2. дрель
3. трубогиб
4. УШМ (болгарка)
5. набор гаечных ключей
6. измерительный и слесарный инструмент
7. умелые руки и светлая голова

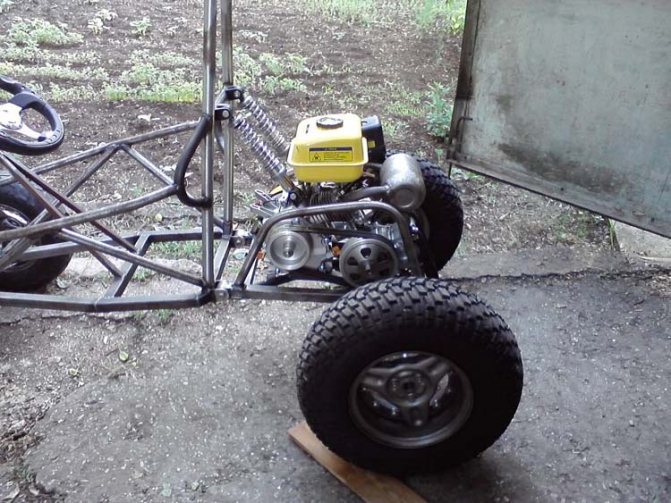

Пошаговые фото сборки багги своими руками.

Задняя ось багги сделана из расточенной полуоси от автомобиля ЗИЛ, установлен самодельный дифференциал, тормозные диски, ведомая звезда от мотоцикла и опорные подшипники которые собственно и крепятся к раме удерживая ось в заданном положении.

Передние колеса заимствованы от скутера, а задние от Отечественного мотороллера «Тулица» ОБРАТИТЕ ВНИМАНИЕ! Двигатель установлен на отдельную полураму, которая крепится к багги рычагами, а в верхней части крепятся два амортизатора от скутера, таким образом получается маятниковая подвеска с жестко сидящей на раме задней осью (см фото ниже)

Рулевое управление самодельное сделано по принципу карта. Задние колеса мотороллер

Передние скутер

ДВС бензиновый 6.5 л/с «Садко» в основном устанавливается на мотоблоки и прочую садовую технику. Шкив 3 ручья Глушитель самодельный

Редуктор передает крутящий момент на заднюю ось через цепную передачу и звезду от мотоцикла.

Еще раз ВНИМАНИЕ! Рассмотрите как устроена задняя подвеска. В ходе испытаний были выявлены недостатки такой конструкции подвески и было принято решение переделать на независимую на каждое колесо и полуосями

Вот собственно что из этого получилось.. Как вы видите установлены А-образные рычаги

В ходе испытаний были выявлены недостатки такой конструкции подвески и было принято решение переделать на независимую на каждое колесо и полуосями. Вот собственно что из этого получилось.. Как вы видите установлены А-образные рычаги.

Передняя подвеска. Дифференциал и полуоси. Дисковые тормоза.

Tweet

119 Поделились

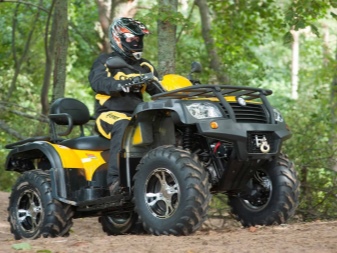

Сравнение с квадроциклами

Квадроцикл и автомобиль багги считаются очень схожими миниатюрными внедорожными машинами, хотя багги отличается от мототехники следующими важными опциями.

• Вид посадки. У багги она всегда автомобильная, тогда как у квадроцикла – только мотоциклетная.
• Безопасность вождения. Багги считают менее травмоопасными, чем квадроциклы. В багги есть возможность воспользоваться ремнями безопасности с 4-мя точками фиксации. Квадроциклы используют без каких-либо ремней безопасности.
• Объем вместительности. У багги может быть полноценный багажник, а иногда даже и кузов, по сравнению с квадроциклами они более вместительны.
• Уровень управляемости. Система управления багги такая же, как и у автомобиля, поэтому тем, кто знаком с автомобильным вождением, управлять багги проще и привычнее, чем квадроциклом.

Последнее десятилетие в России наиболее популярны квадроциклы – на них ездят на дачу, участвуют в соревнованиях, устраивают дружеские покатушки по грязи, берут с собой в турпоход, на охоту или на рыбалку. В багги залезть в грязь тоже можно, но из-за автомобильной низкой посадки выйти чистым после такого приключения уже не получится. Хотя если требуется ехать по проселкам и полям, то квадроцикл очень сильно будет отставать по скорости этой миниатюрной машине.

Популярные бренды

Среди любителей миниатюрной вездеходной техники наибольшей популярностью в России пользуются отечественные и китайские багги. Объяснить это можно относительной дешевизной продукции, тогда как американский автопром на нашей территории менее доступен и изделия продаются по более высокой цене.

Среди наиболее известных можно выделить следующие бренды, выпускающие машины багги.

ABM – под этим брендом в России выпускают основную массу велосипедной и мотоциклетной техники, а также багги и квадроциклы. Отечественная продукция высоко ценится на внутреннем и внешнем рынке за ее надежность, удобство и высокую степень маневрирования.

Ход работы

Мастера рекомендуют создавать полноприводные багги с полностью независимыми подвесками. Компоновка агрегатов сохраняется в неизменном виде, используются стандартизированные запчасти. Покрышки рекомендуют брать от УАЗ. Вместо полноценного сварочного стола часто используют импровизацию — перекатный столик с парой швеллеров. Их выводят в плоскость, что позволяет сформировать ровную раму.

Разница между диагоналями, выводимыми из точек крепления подвески, может быть ограничена 2-3 мм. К этому стоит стремиться, но если не получается, повода для тревоги нет. Когда эта работа окончена, варят главные дуги и трубы для подвески. Раму нужно тщательно выставлять по уровню, и эту процедуру требуется повторять неоднократно, чтобы исключить ошибки.

Нарастить их можно, сокращая промежуток между трубами, куда крепятся сами рычаги. Колею увеличивают до 1,55 м. Валы ШРУС часто приходится заказывать у сторонних сборщиков. При помощи кронштейнов для фиксации рычагов можно избежать «ухода» точек закрепления подвески. Тоннель делают с заранее установленными агрегатами, расположение трубок продумывают так, чтобы гайки можно было откручивать свободно.

На силовой каркас используют трубы большого сечения. Для менее важных частей транспорта можно применять более мелкую трубу, что позволяет облегчить раму. Бензиновый бак берут от классической «Нивы». Тогда можно будет изготовить приборную панель на основе приборов ВАЗа. Крепить РПМ надо по кроссовой методике.

А вот любителям погонять лучше оставить изначальный автомобильный мотор или использовать другой двигатель от авто. Кронштейны крепления заднего моста часто приходится переделывать. Диски для колес багги можно сварить из стандартных автомобильных дисков.

После этого делают резьбовые фиксаторы, закручиваемые туда болты исключают проворачивание шины. Для приводных валов используют тонкие трубы (толщиной не более 0,003 м). Наружный диаметр составляет максимум 0,0027 м. Шаровые можно использовать с зазором примерно 0,001 м. Если ширина переднего моста составляет 1,5 м, можно ставить сиденье от «Оки».

​​​​​Глушитель можно упростить. Двигатель монтируют в продольной плоскости по отношению к раме. Радиатор переставляют в переднюю часть вездехода. Это должно существенно улучшить качество обдува. Снаружи багги советуют обшивать пластиком. Трос сцепления делают из троса от ВАЗ 2109. Чаще всего сборку дополняют облегченными колесами.

Если есть опасения не справиться с электронными системами, лучше взять за основу карбюраторную машину

Кресла и магистрали тормозов ставят одновременно, это очень важное требование. Педальный узел «от классики» вполне достаточен

Ветровое стекло заменяют листом прозрачного пластика. Этих рекомендаций вполне достаточно для изготовления хорошего багги.

О том, как выглядит багги из “Нивы”, смотрите далее.

Как выбрать?

При выборе модели автомобиля багги, который вы планируете использовать для работы или отдыха, самое важное, на что в первую очередь следует обратить внимание, – это безопасность вождения. В процессе поездок по сложным ландшафтам и малопроходимым дорогам не исключены перевороты машины, и в этом случае важно, чтобы риск получения травм был сведен к минимуму

Каркас защиты и конструкция рамы, несмотря на свою легкость, должны обладать еще и высокой прочностью, чтобы иметь возможность защитить водителя и пассажира.

Модификация багги зависит еще и от того, где вы планируете ездить – в условиях городских трасс или по пересеченной местности. Проще найти внедорожную модель, чем подобрать технику для городских условий, так как высокой проходимостью обладают все модификации машин, а покорять каменные городские джунгли способен не каждый тип конструкции багги.

Еще одним важным моментом, на который следует обратить внимание при выборе, является оценка проходимости машины. На эту функцию влияет не только подвеска, но и коробка переключения передач

Хорошая техника обязательно имеет возможность переключения КПП на пониженные обороты двигателя. Как правило, базовая комплектация машин осуществляется КПП стандартного механического типа. В дальнейшем следует определиться, какая коробка вас больше устроит – механика или автомат. Механическая КПП для экстремального стиля вождения более всего подходит автомобилистам с наличием водительского опыта.

Если в выбранной вами модели багги имеется высокомощный мотор – можно считать это весьма приятным бонусом, но стоит знать, что такие двигатели увеличивают вес автомобиля. С другой стороны, более мощный мотор дает возможность машине для быстрого разгона и легко преодолеет самые крутые виражи и подъемы. У разных моделей пределы скоростей колеблются от 70 до 120 км/ч. Если вы ходите осуществлять на багги прыжки и длительные отрывы от земли, то для этих целей вам однозначно будет нужен сильный двигатель.

Но кроме двигателя, у таких багги должна быть усиленная система подвески, а также на колеса придется поставить резину, которая приспособлена для низкого давления, тем самым выполняя дополнительную амортизацию во время касания земли. Заниматься прыжками на багги лучше всего с механической коробкой передач, автомат в таких условиях быстро выйдет из строя.

Что касается шин для колес, то они должны иметь хорошее сцепление с дорожным покрытием. В условиях бездорожья потребуются шины с мощным рисунком протектора. Радиальный размер у таких шин достаточно большой и отличается от легковой резины, а значит, и стоит намного дороже. Универсальных шин для багги не существует, так как для разных дорог нужны разные варианты шин.

Кроме того, не стоит забывать и о том, что в комплект к машине необходимо приобрести транспортировочную стропу или лебедку – чаще всего этот нужный в дороге предмет не входит в базовую комплектацию большинства машин.

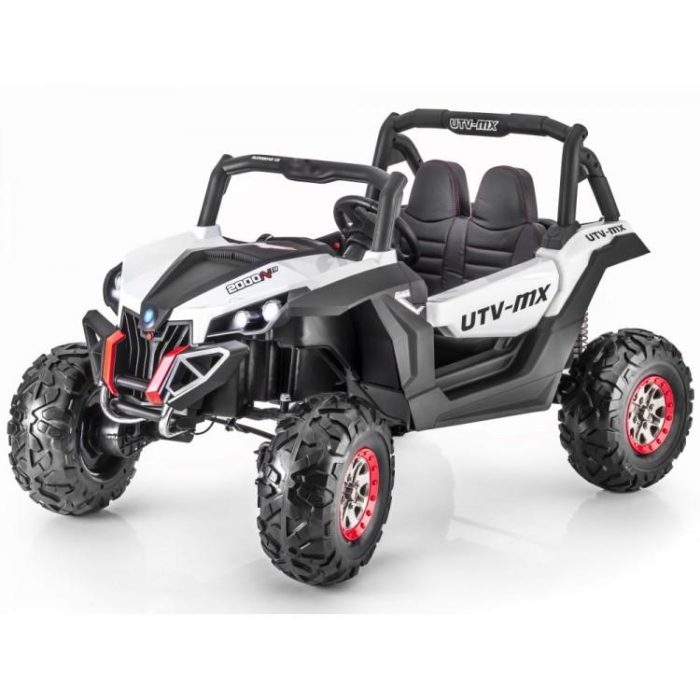

ТОП-1: Багги Buggy XMX 603 4×4 – 23418 рублей

Обзор

Каждый рассмотренный детский электромобиль багги по-своему хорош, но лидером признана модель Buggy XMX 603 4×4, которая способна юного гонщика мгновенно окунуть в атмосферу захватывающих гонок по пересеченной местности, потому что предназначен он именно для поездок по местности со сложным рельефом.

Управлять им могут уже 3-летние малыши, которые могут ехать вдвоем, удобно разместившись на мягких сиденьях. В более взрослом возрасте удобнее кататься одному.

Максимальная нагрузка, допустимая для авто, составляет 50 кг.

В движение его приводят 4 электрических мотора (по одному на каждое колесо), т.е. это полноприводная модель. Но, приятным бонусом является возможность поездки на детском электромобиле багги с отключенным передним, позволяющим сэкономить заряд и увеличить время автономной работы.

Чтобы попасть в салон, достаточно открыть дверки. Внутренне убранство тоже на высоте, а именно: кожаное сиденье, клаксон, музыкальные эффекты, разъемы для подключения внешних носителей информации. Одним словом, скучно в путешествии не будет.

Характеристики

• Возраст — от 1 года до 8 лет;
• Масса – 31 кг;
• Габариты – 1270/810/800 мм;
• Предельный поднимаемый вес – 50 кг;
• Электродвигателей – 4 (по 180 Вт);
• Скорость наибольшая — 7 км/ч (есть задняя);
• Колеса – из каучука;
• Сиденья – кожаные и регулируемые;
• Зажигание – ключ;
• Открытие дверей и капота – да;
• Амортизаторы – на всех колесах;
• Ремни безопасности, освещение, звуковой сигнал – да;
• Пульт для родителей – соединение по Блютуз;
• Батарея – 10 Ач.

Достоинства и недостатки

Современные модели машин багги в основном применяют для езды по бездорожью. Хотя стоит заметить, что имеются и прогулочные модели этой техники, которые подходят для поездок по асфальтированным городским дорогам.

Автомобиль модели багги обладает следующими достоинствами:

• его конструкция легка и надежна;
• машина проста в управлении;
• особой прочностью обладают рама и шасси;
• имеется высокая возможность для совершения маневров;
• отмечается хорошая устойчивость, сохраняющаяся на различных поверхностях дороги;
• выполнен высокий дорожный клиренс, способствующий прохождению в условиях скалистой местности, песка и иного бездорожья;
• данный вид техники прост и незатратен в ремонте и регулярном обслуживании;
• у гоночных и других моделей предусмотрены ремни безопасности с 4 точками крепления;
• автолюбителю предоставляется простор для творчества в тюнинге;
• существует возможность сборки и ремонта собственными руками.

Любители вездеходной техники считают багги отличной и недорогой машиной, которая имеет мощный двигатель, но в то же время легка и проходима. Хотя у этой миниатюрной чудо-машины есть и некоторые недостатки:

• ввиду открытого кузова и низкого уровня посадки, техника не обладает абсолютной безопасностью для водителя и пассажира;
• простая в обслуживании автотехника требует регулярного профилактического ухода за ней;
• эта машина не пригодна для длительных и дальних поездок на большие расстояния;
• если возникнет нужда перевозить какой-либо груз, то вам потребуется приобретать автоприцеп;
• машина некомфортна во время поездок при плохих погодных условиях;
• во время переворота машины возникает серьезная травмоопасность для водителя и пассажира.

Существует расхожее мнение, что багги – это маленький внедорожник, но такая мысль не вполне соответствует истине. Скорее всего, «жучки» более напоминают гоночные устройства, сходные с болидами, используемыми на гонках «Формула-1». Дело в том, что конструкция машины имеет довольно устойчивый центр тяжести, а также широкую расстановку передних и задних пар колес.

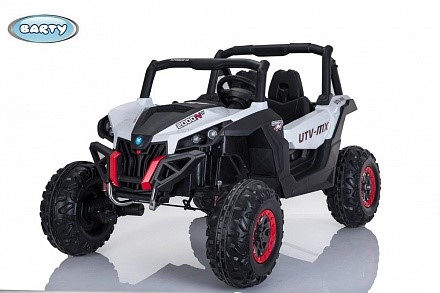

ТОП-3: Багги Baggu XMX 603 — 24650 рублей

Обзор

Третью позицию в ТОП-7 занимает детский электромобиль багги черно-белого цвета и реалистичного дизайна с пультом управления для родителей.

На приборной панели имеется спидометр и тахометр, что крохе позволяет чувствовать себя настоящим водителем.

Руль дополняют кнопки, включающие звуковые эффекты. Моторы приводятся в рабочее состояние ключом.

На сиденье разместиться могут два ребенка возрастом до 3 лет или один 4-летний малыш.

Колеса во время катания не издают громкого шума, поскольку изготовлены из прорезиненного материала. Амортизаторы есть спереди и сзади, причем, задние можно регулировать.

В вечернее время контролировать малыша помогают фары и светодиодная подсветка.

На панели есть магнитола, к которой подключаются внешние носители (вход MP-3, USB, SD).

Технические данные

• Возраст – 3+;
• Привод — полный (передний можно отключать);
• Мест – 2 для малышей 3 лет, 1 – для детей старше 4 лет;
• Грузоподъемность – 50 кг;
• Питание – батарея 7 АчХ2 шт.;
• Материал колес – каучук;
• Амортизация – двойная;
• Материал корпуса/сиденья – ударопрочный пластик/эко-кожа;
• Двигатель электрический — 2 шт. по 45 Вт;
• Скоростей – 3 (одна из них задняя);
• Максимальное ускорение – 7 км/ч;
• Заводится с помощью ключа;
• Освещение – спереди фары светодиодные, сзади – стоп-сигналы;
• Масса — 30,8 кг;
• Габариты – 1240/750/790 мм;
• Открытие дверей и капота – да;
• Ремни безопасности, индикатор уровня заряда – есть.

JEEP WRANGLER / FC 2400 SUPER SPORT

Технические характеристики

ОБЩИЕ ДАННЫЕ	Jeep Wrangler Sahara 2 door	Jeep Wrangler Sahara 4 door	FC 2400 Super Sport
Размеры, мм: длина / ширина / высота / база	4334 / 1894 / 1839 / 2459	4882 / 1894 / 1838 / 3008	3140 / 1850 / 1580 / н.д.
Дорожный просвет, мм	260	242	360
Снаряженная / полная масса, кг	н.д. / 2313	н.д. / 2472	950 / 1250
Максимальная скорость, км/ч	н.д.	н.д.	170
Топливо / запас топлива, л	А95 / 66	А95 / 81	А95 / 70
Выбросы СО2, г/км	195	200	н.д.
ДВИГАТЕЛЬ
Конфигурация / число клапанов	Р4 / 16	Р4 / 16	Р4 / 16
Рабочий объем, куб. см	1995	1995	2354
Мощность, кВт / л.с.	200 / 272 при 5250 об/мин.	200 / 272 при 5250 об/мин.	148 / 201 при 6800 об/мин.
Крутящий момент, Нм	400 при 3000 об/мин.	400 при 3000 об/мин.	232 при 4500 об/мин.
ТРАНСМИССИЯ
Тип	полноприводная	полноприводная	полноприводная
Коробка передач	А8	А8	М5
ХОДОВАЯ ЧАСТЬ
Подвеска: спереди / сзади	н.д.	н.д.	на двойных рычагах / на тройных рычагах
Рулевое управление	н.д.	н.д.	реечное с электроусилителем
Тормоза: передние / задние	н.д.	н.д.	дисковые / дисковые
Размер шин	255/70R18	255/70R18	28 х 9 — 14 спереди 28 х 11 — 14 сзади

Как построить багги на агрегатах НИВЫ

Багги своими руками из НИВЫ

Очень хотелось сделать багги своими руками из нивы на полном приводе, причём, по задумке она должна быть легче стандарта и на полностью независимой подвеске. Есть несколько багги, где в качестве подвески используются обе передние подвески от Нивы. Я считаю это полумерой, так как вся передняя подвеска в сборе весит аж 130 кг. Мой кулак после взвешивания — 2,4 кг, у нивы — 6! Единственное, что надо сделать — сохранить компоновку агрегатов от донора — максимально стандартные запчасти.

Всё остальное — моя фантазия за чужой счёт. основное назначение машины — рыбалка и поездка в лес. Шины уазовские, Cordiant Off Road на переваренных дисках Нивы. Двигатель 1,7, кпп 4-ст, карданные валы, РПМ — всё стандарт.

После того, как договорился с клиентом об общей концепции машины, пришлось сделать несколько эскизов на бумаге и перенести всё в комп. Я работаю в программе AutoCAD и в суперсовременной системе бумага-карандаш:

Так как не было сварочного стола, пришлось сделать базу из того, что было под рукой — перекатного столика и двух швеллеров, которые были выведены в плоскость и позволили сделать ровную раму. Разница по точкам крепления подвески (при измерении диагоналей) — 2-3 мм, хотя на самом деле так можно было и не заморачиваться.

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

Я варил эту машину в цеху у знакомых реставраторов, поэтому несколько раз пришлось перетаскивать раму и заново выставлять всё в уровень. При постоянном замере всех размеров крыша съехала вправо на 5 мм, но это мелочи:

Я решил максимально удлинить рычаги подвески для увеличения хода колёс. Для этого пришлось уменьшить расстояние между трубами, на которых крепятся рычаги и увеличил колею до 1550 мм. Валы шрусов пришлось изготовить на заказ. Чтобы точки крепления подвески не ушли — сделал кронштейны крепления рычагов так, чтобы они заодно являлись кондукторами для фиксации труб рамы:

Тоннель делался с установленными агрегатами, при этом пришлось думать как правильно разместить трубки, чтобы они не мешали откручиванию гаек. Все агрегаты снимаются достаточно просто. Полная масса рамы 156 кг, варил из той трубы, которой было много. То что не относится к силовому каркасу можно было сварить из трубы меньшего сечения, поэтому после сварки посидел и прикинул, на сколько может похудеть рама — набралось на 51 кг:

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

Обвес листовой, предельно простой:

Крепление РПМ по кроссовому — как делают наши баггисты на полноприводных багги. Так как у нивоводов неправильное понимание физики и они замкнуты на стандартный кузов, то и корпуса ломает достаточно часто. Если делать металлический корпус как описано тут , то корпус редуктора спокойно выдерживает 400 сил!

При использование запчастей, вырезанных на плазморезке с ЧПУ отпадает надобность во фрезерном станке. Вот такой кулак можно сделать совсем за недорого и с любой конфигурацией. Это задний кулак, основа — кусок водопроводной трубы Ду100 и пластинки из под плазморезки:

Используя два амортизатора на разных расстояниях от точки качания самого рычага получаем разные усилия на поршне, разные перемещения и немного разную характеристику амортизаторов. Получается, что характеристика одного амортизатора немного смещена по отношению к другому:

Кондуктор для сварки переднего кулака:

Задняя подвеска в сборе:

Сход-развал можно сделать и на коленке. Всё что нужно — кусок верёвки и резинка от ручной тележки — она натягивает верёвку:

Как всегда говорит Р. Колесников (бывший пилот из газпромовской команды) — если полноприводная багги катается вручную легко, то углы установки колёс правильные. Удалось попасть в нужные пределы, и даже с учётом того, что сход-развал сделаны на коленке, шасси катается достаточно легко. Осталось сделать обвес, подключить электрику и заводить.

Мастер: Андрей «Нитро» Аникин

Специально для jeepstroy ! www.izikastom.info www.ska-buggy.ru +7-926-181-56-08 Skype — Nitro_LAB ICQ — 422-527-340

ТОП-4: Багги Baggu T777MP (с монитором) – 25000 рублей

Обзор

Полноприводный детский электромобиль багги с монитором ребенка приводит в полный восторг стильным дизайном и динамическими характеристиками. Он рассчитан на максимальный вес 45 кг и развивает скорость 7 км/ч, оставаясь маневренным и отличающимся высокой проходимостью.

Просторное и мягкое сиденье с высокой спинкой сделано из эко-кожи. Для безопасности имеются ремни. А попасть в салон можно, открыв дверки.

За высокую проходимость и плавную езду отвечают колеса, изготовленные из EVA материала, с агрессивным протектором.

Для родителей предусмотрен пульт, при помощи которого можно контролировать передвижение ребенка. Он работает по Блютуз. Команды последнего для игрушки являются приоритетными.

Паспортные данные

• Возрастная группа – 3-7 лет;
• Нагрузка предельная – 45 кг;
• Материал корпуса/ колес/ сиденья – ударопрочный пластик/каучук/эко-кожа;
• Аккумулятор -7 Ачх2 шт.;
• Время работы в автономном режиме- 2 часа;
• Мотор – 45Втх4 шт.;
• Скоростей – 2 (максимальная 7 км/ч);
• Эффекты – световые и звуковые;
• Управление – ручное и родительский пульт 2,4 G;
• Привод – полный;
• Колеса – 45,8 см в диаметре;
• Монитор, ремни безопасности, зеркала, клаксон – да;
• Масса – 24,9 кг;
• Размеры – 1230х770х750 мм;
• Мест -2;
• Багажник, амортизаторы – есть;
• Место использования – помещение, улица.

Стоимость

Рекомендуем:

• Детский электромобиль BMW — дизайн, особенности, характеристики, цена: ТОП-7
• HiPhi 1: интеллектуальный электрокар с огромным запасом хода и максимальным комфортом: дизайн, характеристики и продажи
• Rivian R1T: характеристики, запас хода, особенности, цена
