Rwd, fwd, 4wd или awd

Симметричный полный привод

Subaru отмечает 40-ю годовщину своих полноприводных автомобилей

Компания Fuji Heavy Industries Ltd. (FHI), производитель автомобилей Subaru, объявила, что в 2012 году отмечается 40-я годовщина дебюта полноприводных автомобилей Subaru, первый из которых — Subaru Leone Estate Van 4WD — был представлен в Японии в 1972 году.

И сей день FHI остается пионером в области полноприводных легковых автомобилей. Общее количество произведенных *1 полноприводных автомобилей Subaru достигло 11 782 812 штук (на 31 января 2012 г.), что составляет примерно 55,7% от всех продаж марки.

Система полного привода Subaru обеспечивает эффективное распределение тягового усилия по всем четырем колесам. Благодаря сочетанию симметричного полного привода (SAWD) и горизонтально-оппозитного двигателя Subaru Boxer, силовой агрегат располагается симметрично относительно продольной оси автомобиля, а трансмиссия смещается назад, в пределы колесной базы. Такая компоновка оптимизирует продольно-поперечный баланс масс и обеспечивает стабильную тягу на любых покрытиях в разных условиях движения. Кроме того, достигается великолепная устойчивость на высоких скоростях и прекрасные характеристики поворачиваемости и чувствительности к управлению, что делает SAWD основной технологией, подводящей фундамент под философию безопасности Subaru в сочетании с удовольствием от вождения.

Благодаря непрерывным исследованиям, адаптируя систему полного привода Subaru к характеру каждой модели, в этой сфере FHI довела свои технологии до совершенства – от технологии, способной обеспечить управляемость на неровной дороге, до уникальной технологии, которая гарантирует высокую устойчивость в условиях дождя, снега или движения на высокой скорости. Новейшие разработки включают управление тяговым усилием на четырех колесах, что создает постоянное надежное сцепление всех четырех колес с дорогой.

Альтернативный вариант

Однако дорожный просвет – не единственный критерий при выборе универсального автомобиля. Ведь если бы это было так, то альтернативы равным внедорожником просто не было ты, а такая альтернатива есть. Subaru XV по внедорожным способностям может дать фору многим рамникам, а что касается поведения на асфальте и расходе топлива, то практически любое сравнение будет в пользу кросовера.

Для того чтобы были лучше понятны габариты Subaru XV, приведём данные «Форестера». XV на 15 см короче и на 12 см ниже, а вот колёсная база у них практически одинаковая. В самом деле, разницу в 5 мм на практике никто не почувствует, а потому и салон у Subaru XV практически такой же просторной, как у Forester.

Технические характеристики

• Длина: 4450 мм
• Ширина: 1780 мм
• Высота: 1615 мм
• Колесная база: 2635 мм
• Снаряженная масса: 1415 кг
• Клиренс: 22 см
• Объем багажника: 310 / 1210 литров

Разница в длине ощутима только в объёме багажника.

Если у Форестера он составляет 505 литров, то у Subaru XVI всего 310. С другой стороны, для большинства компактных пятидверок вполне обычный показатель. Конечно, багажник можно увеличить в четыре раза, если сложить задние сидения.

Для автомобиля с полным приводом всегда найдётся габаритная поклажа, с которой нужно сделать экскурсию на природу.

Да, спинки заднего дивана здесь по углу наклона не регулируются. Зато посадка здесь более легковая, чем на Форестере и это позволяет с большей уверенностью перемещаться по асфальту. Этот Subaru способен проходить повороты на такой скорости, которая достойна лучших легковых представителей премиальных брендов.

Особенности полноприводных автомобилей

Полный привод: схемы распределения тяги на все колеса

Полноприводный автомобиль щеголяет искусными характеристиками, притягивающими внимание потребителей:

• обладает наиболее эффективной разгонной динамикой;
• склонен преодолевать труднопроходимые участки на бездорожье;
• способен без труда взбираться на ледяные горки.

Однако далеко не каждая полноприводная трансмиссия способна качественно реализовать данные характеристики. Впрочем, даже полноценное исполнение непосредственных задач происходит далеко не в бескомпромиссном русле. Многое зависит от компоновки полного привода:

• постоянный;
• подключаемый средствами автоматики;
• подключаемый вручную.

Постоянный полный привод в движении зимой: особенности и сложности

Полноценная полноприводная компоновка обеспечивает постоянную циркуляцию мощности между двигателем, передними и задними осями. Основная конструктивная единица системы – раздаточная коробка, распределяющая тягу между двумя межколесными дифференциалами. Узел включает:

• межосевой дифференциал;
• блокировочное устройство, обеспечивающее жесткую связь передней и задней осей (вискомуфта, фрикционная муфта, самоблокирующийся дифференциал);
• цепную передачу, посредством которой крутящий момент поступает на вал передней оси.

Именно полноценный полный привод является незаменимым помощником зимой: мощность подводится ко всем 4 колесам непрерывно как на асфальте, так и на бездорожье, да и мгновенно срабатывающая блокировка позволяет с уверенностью штурмовать заснеженную «пересеченку».

Классический акцент на проходимости постоянного «полноприводника» сделан в ущерб другим качествам:

• большая масса;
• заведомо увеличенный расход топлива;
• сложность реализации конструкции, значительно повышающая себестоимость опции.

Универсальное технологичное решение: подключаемый полный привод

Гибридная альтернатива постоянной схеме распределения 4х4 – передний привод с подключаемой по требованию электроники задней осью. Компоновка трансмиссии представляет собой усложненный вариант «переднеприводника»:

• дифференциал передней оси традиционно связан с коробкой передач;
• примитивная раздаточная коробка: коническая передача, обеспечивающая передачу крутящего момента от передней оси на карданную передачу;
• агрегат, подключающий заднюю ось: вискомуфта или фрикционный узел.

Электронное бесступенчатое распределение мощности заманчиво:

• относительно низкая себестоимость изделия;
• небольшие габариты и масса узлов;
• незначительное увеличение показателей расхода горючего по сравнению с переднеприводной версией.

Вместе с тем решение весьма компромиссно:

• на бездорожье и заснеженных участках заблокированная муфта склонна к быстрому перегреву и выходу из строя;
• на обычной автостраде автомобиль практически находится в переднеприводном режиме (на заднюю ось передается незначительное количество мощности – до 10-20%);
• полноценное использование задней оси возможно только лишь при пробуксовке передних колес или старте.

Стоит отметить, что занос на полном приводе такой компоновки предотвратить весьма сложно. Внезапная трансляция момента на задние колеса, возникающая при пробуксовке передней оси, потребует ювелирных действий от шофера.

Консервативный подход: «ручной» полный привод

Исключив из полноценной полноприводной схемы дифференциал и заменив электронную блокировку на возможность ручного подключения через «раздатку» передней оси, можно получить примитивную малогабаритную механическую систему полного привода. Присущая сугубо внедорожным экземплярам схема обладает такими особенностями:

• устойчивость к большим механическим нагрузкам;
• в активированном состоянии обеспечивается соотношение 50/50;
• будучи включенной, надежная механика способна загубить трансмиссию на асфальте;
• переключение происходит на неподвижном автомобиле.

Принцип работы

Производитель предоставил подробную информацию, как работает полный привод на Hyundai Creta, и какая технология использовалась. Система 4х4 в корейском кроссовере доступна в моделях с 1,6 и 2,0 литров. В процессе производства использовалась технология AWD Dynamix. Она работает в двух режимах:

1. Автоматическая. Изначально 4WD является неактивной. После включения режима, кроссовер становится переднеприводным. Использовать его нужно при поездках на дороге общего пользования. При необходимости автоматическая система задействует две оси и становится полноприводной.

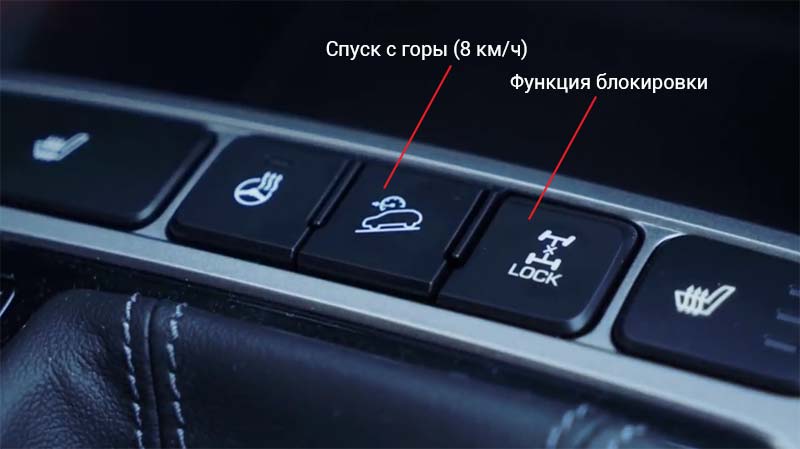

2. Функция блокировки. Этот режим бывает постоянным и подключаемым. Полный привод включается на скорости 30 км/час и менее. Остальное время автомобиль работает на переднем приводе. Такая система очень помогает при заезде на крутую гору или съезде с неё, а также в труднопроходимой местности.

Full-time 4WD: постоянный полный привод

В схеме full-time нет возможности отключить 4WD: ведущие колёса всегда связаны с двигателем, а для нормальной езды по асфальту между осями установлен третий — центральный — дифференциал. Такой тип привода называют «фултайм», постоянным полным. Им оснащены многие автомобили: Toyota Land Cruiser 80/100/200, Land Cruiser Prado; Volkswagen Touareg; Land Rover Discovery, Defender; и конечно, старушка Нива — с 1977 года! Список автомобилей с full-time 4WD очень велик и включает даже легковые автомобили и паркетники: Audi с классической трансмиссией Quattro, Toyota RAV4 первых двух поколений, Mark II и Crown в four-комплектациях; Suzuki Escudo/Grand Vitara 3 поколения, модели Subaru с трансмиссией VTD и другие. Правда, среди новых машин честный «фултайм» встречается всё реже.

Идеальна ли схема full-time? Разумеется, нет. Межосевой дифференциал классической конструкции («свободный» или «открытый») имеет существенный врождённый недостаток: он направляет тягу по пути наименьшего сопротивления. На практике это выглядит так: автомобиль с гордым шильдиком FULL-TIME 4WD попадает всего одним колесом в глубокий песок или грязь и не может тронуться — колесо в грязи беспомощно буксует, а все остальные стоят. 1WD! Всё потому, что дифференциалы (сперва межосевой, затем межколёсный) направляют крутящий момент на колесо, которое проще всего провернуть — то есть туда, где самое худшее сцепление с дорогой. Чтобы таких неловких ситуаций не возникало, требуется блокировка дифференциала — принудительное ограничение его стремления к свободному вращению.

Кнопка принудительной блокировки межосевого дифференциала

Способы блокировки центрального (межосевого) дифференциала у разных машин отличаются. У серьёзных внедорожников есть возможность принудительной 100-процентной жёсткой блокировки — в таком режиме полный привод фактически превращается в part-time, со всеми присущими этой схеме ограничениями (нельзя использовать на асфальте). У легковых машин и паркетников жёсткой блокировки обычно нет — вместо неё дифференциал автоматически блокируется вязкостной, гидро- или электромеханической муфтой. Такие решения не обеспечивают полной блокировки, поэтому даже старый «Равчик» на бездорожье неровня «Прадо», хотя формально у обоих честный «фултайм».

Кстати, распределение крутящего момента между передней и задней осями у full-time 4WD далеко не всегда 50/50. Для лучшей управляемости в современных машинах с постоянным полным приводом применяют самоблокирующиеся дифференциалы Torsen, которые могут смещать до 80% тяги на одну (обычно заднюю) ось, или добиваются того же эффекта с помощью электронной блокировки. Так автомобиль становится более предсказуемым в поворотах, ничуть не теряя в «честности» полного привода.

Плюсы и минусы part-time 4WD

Простота и надёжность.

Возможность отключать 4WD для экономии топлива.

Ограничения использования на твёрдых покрытиях.

Ухудшение управляемости в режиме 4WD.

Плюсы и минусы full-time 4WD

Простота и надёжность.

Возможность ездить на 4WD по любым покрытиям.

Необходимость блокировки межосевого дифференциала.

Повышенный расход топлива.

Постоянный полный привод (Full-time 4WD)

В машинах с таким типом трансмиссии усилие всегда передается на четыре колеса. Они разделяются с помощью межосевого дифференциала, который улучшает управляемость, уменьшает износ шин и снижает нагрузку на агрегаты. Для улучшения проходимости машины «Full-time 4WD» оснащаются блокировкой дифференциалов (межколесного и межосевого). Эта функция реализуется в двух вариантах: автоматическом либо ручном.

Такой тип машин наименее подвержен заносу и отличается наилучшей проходимостью. При наличии блокировки дифференциала ее нужно включать лишь перед преодолением грязи, снега, песка или затяжного скользкого подъема. В остальных случаях это лишь ухудшает ходовые характеристики и уменьшает срок службы покрышек и агрегатов.

Многорежимный полный привод (Selectable 4WD)

Самый лучший тип трансмиссии, сочетающий в себе преимущества всех вышеперечисленных. Единственный его недостаток — высокая цена. Автомобиль с многорежимным полным приводом может ездить с одной и двумя ведущими осями. Водитель сам выбирает состояние дифференциалов. На асфальте достаточно передней оси, на скользкой дороге следует включить постоянный привод на 4 колеса, а на бездорожье — заблокировать дифференциал (на наиболее тяжелых участках все три — межосевой и межколесные).

Автоматически подключаемый или полный привод On-demand

Самый массовый тип полного привода, в основе которого — многодисковая муфта, способная перебрасывать момент от основной ведущей оси к вспомогательной. Серьезным оружием на бездорожье такой тип привода не является (хотя есть исключения) и служит в большей степени как дополнительная система для более уверенного движения по неровностям и более эффективного распределения крутящего момента по колесам в зависимости от типа поверхности.

По умолчанию система On-demand функционирует в моноприводном режиме. Как только электроника получает сигнал о пробуксовке ведущих колес, с помощью электронно-управляемой многодисковой муфты момент подается на вторую ось. Дополнительно с помощью вспомогательных электронных систем может регулироваться и момент на каждом колесе.

Конструктивно система работает по принципу сцепления: внутри муфты находятся диски, которые при поступлении сигнала с датчиков механически прижимаются друг к другу, передавая момент на ведомую ось. Системы у разных марок отличаются в основном принципом прижимания этих дисков и «навороченностью» электронных «мозгов» привода, которая выражается в быстродействии или наличии различных ручных режимов включения. Простые системы, опираются, например, на информацию от датчиков ABS и ESP, а премиум-кроссоверы умеют отслеживать уже такие показатели, как угол поворота руля, крен кузова и т. д.

Проблемы

Учитывая, что принцип работы фрикционной муфты основан на трении, главной проблемой системы On-demand является перегрев, при котором система выдает ошибку и отключает ведомую ось. В большинстве случаев он возникает при длительных пробуксовках, например при попытке покорить какое-либо бездорожье, причем иногда даже самое безобидное. Как правило, остыв, муфта вновь становится работоспособной. Регулярное повторение подобного приводит к замене пакета фрикционов.

Еще одной распространенной проблемой является выход из строя подшипника корпуса муфты, признаками износа которого является шум, вой или вибрации. Само собой, состояние и уровень масла в муфте также сильно влияет на работоспособность привода. Исправность датчиков, с которых «мозги» муфты получают информацию, напрямую влияет на включение полного привода. Также часто можно столкнуться с неисправностью приводного механизма, сжимающего диски.

В целом можно сказать, что, хотя система On-demand отлично изучена и хорошо известна механикам, в ремонте она достаточно капризна и дорога. Радует то, что большая часть проблем фрикционной муфты связана с ее жесткой эксплуатацией, то есть когда городские кроссоверы начинают использовать как внедорожники. Если же полный привод используется время от времени в легком режиме, система почти не доставляет проблем.

Делайте перерывы качественными

Как улучшить работу мозга с помощью перерывов? Договоритесь с главным органом о том, какой отдых получите после плодотворной работы.

«Если вы не видите выгоды в перерывах, возможно, вы их не умеете делать» — говорит Карсон Тейт, автор книги «Работайте просто: Пользуясь силой вашего собственного стиля продуктивности».

Перерыв 5-15 минут. Тейт уверен, что лучшее занятие для короткого перерыва — физическая нагрузка. Можно даже просто походить по лестнице. Маура Томас, автор книги Work Without Walls, утверждает, что иногда самое лучшее — ничего не делать.

Отвлечься и помечтать в пятиминутный перерыв — самое то для отдыха.

При этом полезно смотреть на что-то зеленое — согласно исследованиям Harvard Business Review, «зеленые микроперерывы» повышают продуктивность и концентрацию.

Получасовой перерыв. 30 минут Маура Томас и Лора Стэк (автор книги The Exhaustion Cure) советуют потратить на активные движения. Оптимальный вариант — быстрая ходьба. Карсон Тейт также отмечает пользу общения с другими людьми, но не о работе.

60 минут отдыха, по мнению Тейта, надо использовать для смены обстановки и покинуть рабочее место.

Коуч Деб Ли также советует разгрузить мозг, выписав свои мысли — это поможет полностью отстраниться от работы во время перерыва и спланировать дальнейшие действия, когда вы снова приступите к работе.

Качественные помогут быть более продуктивным и улучшат работу мозга.

Подключаемый полный привод

Эта схема полного привода является самой простой, а, следовательно, и самой надежной. Но каких-либо сверх чудес от нее ожидать не стоит. Вся ее суть должна быть понятна из названия. В автомобилях с такой трансмиссией постоянно крутящий момент от двигателя передается только на одну ось. В зависимости от модели такими постоянно ведущими колесами могут быть как передние, так и задние. Последний вариант встречается чаще, так как он более практичный в плане обслуживания и ремонта.

Собственно, полный привод может подключаться вручную, когда, по мнению водителя, он поможет преодолеть сложный участок дороги

При этом, важно понимать, что подключаемый полный привод реализован таким образом, что все четыре колеса взаимосвязаны между собой жестко. То есть, независимо от дорожных условий, поворота руля и так далее – все четыре колеса вращаются с одинаковой скоростью

Как это работает на бездорожье? При включенном полном приводе на таких автомобилях все колеса «молотят» одинаково, независимо от того, какое покрытие находится под каждым из них. Например, если три колеса наедут на очень скользкую поверхность (лед, рыхлый снег, грязь), а одно останется на более или менее твердой поверхности, то именно последнее и «вытянет» машину из этой ситуации.

Исходя из этого, получается, что такой полный привод абсолютно недопустимо использовать на нормальных дорогах с твердым покрытием. Это приведет не только к повышенному износу покрышек, но также может в один миг вывести из строя всю трансмиссию. Также из принципа работы подключаемого полного привода следует, что для обеспечения лучшей динамики и управляемости – технология не подходит.

Плюсы полного привода «part-time»

Собственно, достоинств у полного привода подключаемого типа не так уж и мало:

• сравнительная простота устройства;
• возможность существенно увеличить проходимость автомобиля при необходимости;
• неприхотливость при правильной эксплуатации;
• невысокая стоимость обслуживания;
• не особо повышает шумность в салоне (по крайней мере, не выделяется на фоне остального шума);
• идеально подходит для периодического преодоления участков с грязью, размокшей глиной, песком, рыхлым и затвердевшим снегом.

В некоторых ситуациях подключаемый полный привод позволяет избежать проблем при движении в горку по сколькому покрытию. Там, где передний или задний привод не «вытащит», подключенный полный – увеличит проходимость в полтора-два раза.

Минусы полного привода «part-time»

«Благодаря» относительной простоте, подключаемый полный привод имеет несколько недостатков:

• системой придется управлять вручную;
• наличие подключаемого полного привода не дает никаких преимуществ на скользких дорогах, где скорость движения – приличная;
• трансмиссия этого типа, будучи забытой во включенном положении, может привести к серьезным поломкам;
• подключаемый полный привод не имеет ничего общего с повышением управляемости, динамики, поворачиваемости и безопасности;
• наличие раздаточной коробки и других элементов вспомогательного моста утяжеляет автомобиль;
• соответственно, хоть и незначительно, повышается расход топлива.

В завершение стоит отметить, что даже за столь примитивную систему полного привода при покупке автомобиля, все равно, придется немного переплатить. Стоит ли оно того – зависит от предполагаемого режима эксплуатации. Часто ли вам понадобится полный привод, который эффективен только в глубокой грязи?

Марки и модели машин с подключаемым полным приводом

Справедливости ради следует сказать, что истинный подключаемый полный привод – это, скорее, дань прошлому. Встречаются они, конечно, и в более или менее современных автомобилях. Но, это либо дешевые китайские копии легендарных американских или европейских внедорожников, или же машины с не совсем «честными» подключаемыми приводами.

Из известных моделей, которые, несмотря на свой возраст, пользуются популярностью среди любителей бездорожья и по сегодняшний день, можно отметить две машины. Первая, это, конечно же, Jeep Wrangler. Знаменит этот автомобиль, в том числе, тем, что после его появления многие пользователи начали обзывать «джипами» абсолютно все, что имеет схожие очертания кузова. Да и супер-способности таким автомобилям тоже нередко приписываются, хотя многие из них увязают в двухсантиметровом слое снега или грязи.

Второй, не менее легендарный автомобиль с подключаемым полным приводом – это японец Nissan Patrol. Это излюбленная модель охотников, рыбаков, егерей и других, кому машина нужна преимущественно для «лазания» по настоящей брутальной грязи, а не для понтов. Часто «снимается» в кино.

Принцип работы полного привода на Хайлендер

О том, какой именно полный привод установлен на Хайлендер, идут жаркие споры. Связано это, отчасти, с тем, что существует несколько версий машин. Вторая причина – неоднозначность мнений относительно того, каким образом распределяется крутящий момент между осями.

Старые версии автомобиля оснащены приводом с вискомуфтой, которая предназначена для блокирования дифференциала. Более свежие версии автомобиля данной модели оснащены системой стабилизации SCV, которая и выполняет задачи вискомуфты – блокировка колес, которые ушли в букс, их затормаживание.

Считается, что автомобили Хайлендер оснащены постоянным полным приводом, где распределение сил по осям — 50 на 50. Многие автовладельцы склонны считать, что на переднюю ось распределяется 60 процентов крутящего момента. Это, естественно, относится к предыдущему поколению автомобиля. Новые авто имеют свободный дифференциал, поэтому крутящий момент уходит на ту ось, на которой он необходим.

Great Wall Hower

Центральный (межосевой) дифференциал

Автомобили с постоянным полным приводом, безусловно, более ценны, чем автомобили с автоматическим подключением второй оси. Центральный дифференциал действительно имеет свои преимущества. Чаще всего он необходим, когда речь идет о постоянном распределении между осями большого крутящего момента, не опасаясь, что в критический момент одна из осей отключится.

Классическая схема реализована следующим образом. Тяга от двигателя передается через коробку передач на центральный (межосевой) дифференциал. Он, в свою очередь, делит тягу между передней и задней осями. Оба приводных вала (кардана) вращаются постоянно, а соединение чисто механическое. Благодаря этому нет задержек или перегрева. В зависимости от типа дифференциала распределение выходной мощности составляет 50:50 или любое другое (планетарный, торсен).

Однако, межосевой дифференциал работает как и межколесный, т.е. когда одно из колес теряет контакт с дорогой (проскальзывает), машина останавливается. Следовательно, дифференциал нужно заблокировать. Это делается с помощью фрикционного замка (блокировка в виде вязкостной или электронно-управляемой муфты).

Внедорожники дополнительно оснащены полными блокировками в обход дифференциала. Тогда автомобиль работает как с жестко подключенным приводом. Центральный дифференциал типа Torsen работает, как дифференциал с блокировками.

Межосевой дифференциал обычно используется в легковых автомобилях и внедорожниках премиум-класса. Причем, в действительно дорогих машинах – это сложный механизм с интеллектуальным управлением.

В спортивных автомобилях (некоторые версии Subaru Impreza STi или Mitsubishi Lancer Evo) водитель может менять режим работы дифференциала (гравий, песок, снег и т.д.). Во многих кроссоверах можно увидеть кнопку с крестиком между осями – она обозначает возможность полной блокировки дифференциала.

Как правило, дифференциал передней оси (передний мост) лишен блокировок, а задний дифференциал может быть свободным (без блокировок), работать с ограниченным проскальзыванием или иметь возможность полной блокировки. Зачастую функцию блокировок берет на себя тормозная система.

Постоянный полный привод встречается в автомобилях Volkswagen и Audi с продольным расположением двигателя, в Subaru (но только с механической коробкой передач), в большинстве Land Rover и внедорожниках Toyota.

Неисправности раздаточных коробок ВАЗ

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

• вибрацию по кузову на различных скоростях при движении авто;
• вибрацию в момент трогания автомашины с места;
• шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
• тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Итоги и выводы

Большинство покупателей Туарега вряд ли планируют использовать его для вседорожных «покатушек» и соревнований на проходимость, но сама мысль, что при необходимости, и Туарег может достойно справится с массой препятствий, а значит, деньги отданы не зря, будет изрядно тешить самолюбие владельца фольксвагеновского кроссовера, флагмана марки VW.
