Коробка передач cvt: что это такое?

Как определить, какая КПП установлена в автомобиле

Современные КПП, включая роботизированные коробки, очень похожи друг на друга внешне: даже бесступенчатая имитирует «автомат» (имеет селектор и стандартную шкалу скоростей). И всё-таки определить, установлен в ТС вариатор или другая коробка передач, можно

Обратите внимание на:

• информацию в документах на машину,
• описания модели вашего автомобиля из Интернета,
• табличку, расположенную на кузове ТС.

Информация о трансмиссии содержится в инструкции по эксплуатации автомобиля, в технической документации. Также об установленном устройстве можно узнать по vin-номеру ТС (идентификационный номер указывают в свидетельстве о ТС и в паспорте ТС). Существуют специальные веб-сервисы, которые по VIN-коду выдают информацию о комплектации автомобиля.

Не всегда стоит прибегать к услугам платных онлайн сервисов (далеко не каждый даст нужную информацию). Стоит поискать сведения о трансмиссии через поисковую систему. Большинство моделей разных марок подробно описаны в Интернете. Но, если информации о трансмиссии нет, остаётся ещё один вариант – обозначения на табличке.

Обозначения представляют собой набор цифр и букв, расшифровать которые поможет продавец-консультант (если вам необходимо докупить запчасти). Этой информации достаточно, чтобы заказать комплектующие. Если вдруг табличка утеряна или на ней стерлись буквы, такая же расположена на корпусе самого устройства. Сведения о трансмиссии узнает мастер, когда доберется до корпуса (в случае техобслуживания или ремонта).

Подкапотная табличка Subaru

Подкапотная табличка Audi

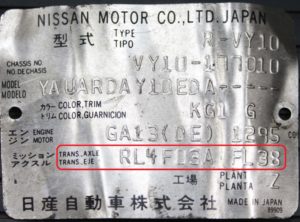

Подкапотная табличка Nissan

Вариатор JATCO JF011E (X-tronic CVT RE0F10A)

Вариатор JATCO JF011E, он же — CVT RE0F10A, впервые был представлен в 2005 году. По своему устройству это моделнизированный «автомат» RE0F06A образца 199 года. Коробка и ее дальнейшие модификации получили широкое распространение среди разных моделей альянса Renault — Nissan — Mitsubushi, моделей PSA и других.

C 2007 года этот вариатор ставился на Renault Megane, Scenic, Koleos.

JATCO JF011E вместе с вариаторами JF009E, JF010E, JF012E, JF015E составляет второе поколение CVT.

Конструкция у вариатора классическая: шкивы, состоящие из двух конусов, соединены ремнем. Тот передает крутящий момент от ведущего конуса к ведомому, а управление их работой (сближением или удалением друг от друга) управляет степ-мотор. Так происходит смена передаточного числа КПП. Задний ход включается с помощью набора планетарных шестерен.

Изначально конструкция RE0F10A предназначалась переднеприводным автомобилям с 1,6-2,5-литровыми моторами. Более объемным двигателям предназначалась ее усиленная версия RE0F09A, компактным — упрощенная RE0F21A. В 2012 году на смену вариатору пришла новая трансмиссия, RE0F10D.

Что касается эксплуатации этого вариатора, то благодаря широкому его распространению, автосервисы имеют достаточный опыт ее ремонта, а найти детали и ремкомплекты не составляет труда.

Залог долголетия любого вариатора — регулярная замена трансмиссионной жидкости и фильтрующего элемента. Иначе образующаяся металлическая стружка постепенно повреждает масляный насос и соленоиды. Обслуживать такую коробку нужно каждые 40-50 тыс. км пробега.

Другой важный момент — стиль вождения. Агрессивная езда, резкие старты, высокая скорость и частые переключения быстро убивают вариатор. Спокойному водителю при грамотном обслуживании CVT прослужит и 200 тыс. км, и больше.

Чувствителен вариатор и к температурным перепадам

Поэтому важно чистить радиатор охлаждения, не устанавливать дополнительные защиты днища для нормального теплообмена. В холодную погоду вариатор нужно прогревать: зажав педаль тормоза, несколько минут плавно переключать рычаг управления из D в R через N, и обратно

К типичным неисправностям JATCO JF011E относят отказ от переключений передач, невозможность включить передачу, естественный или преждевременный износ деталей. Толчки при переключении вперед-назад говорят о том, что износились шлицевые соединения муфт планетарной передачи. Регулярный перегрев быстро прикончит датчики скорости вращения и клапан сброса давления. Металлическая стружка в несвежем масле критически повреждает клапан масляного насоса и соленоиды гидроблока.

Главная проблема, по заверениям владельцев — ненадежный степ-мотор в RE0F10A. Он отвечает за регулировку передаточного числа вариатора в зависимости от положения педали газа. Чаще всего ломается лапка степ-мотора. Тогда коробка зависает на одной передаче, а для замены недорогой детали приходится снимать и разбирать весь агрегат, что влетает в копеечку.

Гул и вой из коробки — признак умирания подшипников валов. Если из вовремя заменить, иногда — с ремнем — можно избежать капитального ремонта или замены самого вариатора.

Отдельно стоит выделить возмущения владельцев стоимостью обслуживания и ремонта. Но если выполнять рекомендации сервисменов и устранять проблемы на ранней стадии — это полностью пригодная к ремонту модель, которая прослужит долгое время.

Ремонт Jatco JF011E

Износ подшипников.

Для увеличения ресурса вариатора необходимо проводить замену фильтра грубой очистки и рабочей жидкости через каждые 40-50 тыс. км пробега. Для слива жидкости и установки нового фильтра снимается поддон картера. Емкость корпуса коробки передач составляет 6-7 л. Фильтрующие элементы поставляются на рынок запчастей в нескольких модификациях, отличающихся длиной трубки для забора масла из поддона. Запрещается установка детали, не предназначенной для используемой на машине коробки передач Jatco.

Поврежденный клапан масляного насоса подлежит замене. На рынке запчастей встречаются детали стандартного размера и элементы с увеличенным диаметром. Стандартный клапан используется при восстановлении насоса с легкими повреждениями. При ремонте изношенной помпы пользуются изделием с увеличенными размерами. Допускается установка насосов, прошедших капитальный ремонт в заводских условиях.

При необходимости замены ремня на рынок запчастей поставляются стандартная деталь из 10 лент и усиленный вариант, набранный из 12 лент. Обе модификации выпускаются компанией Bosch и имеют каталожные номера 901066 и 901047. Встречается ремень Bosch 901083, собранный из 10 лент, который создан для вариаторов Aisin K11*. Деталь может применяться в коробках Jatco без доработок. Использовать китайские аналоги, отличающиеся пониженной стоимостью, не рекомендуется из-за низкого качества металла.

В конструкции коробки есть металлический кронштейн, удерживающий ремень в заданном положении. В процессе эксплуатации рабочая поверхность детали изнашивается. Производитель не поставляет деталь на рынок запчастей, изделий от альтернативных поставщиков также не существует. При ремонте вариатора используется элемент, снятый с другой коробки и имеющий большой остаточный ресурс.

Вариаторная трансмиссия CVT: коробка передач вариатор

Автоматическая коробка передач сегодня является наиболее популярным и востребованным решением. По этой причине подавляющее большинство современных авто оснащаются АКПП различного типа.

При этом важно понимать, что в рамках подбора автомобиля следует отдельное внимание уделить особенностям той или иной КПП. Как правило, на различных авто с «автоматом» могут быть установлены «классические» АКПП, роботизированные коробки типа АМТ или DSG, а также CVT

Далее мы рассмотрим, что такое коробка передач CVT, как работает агрегат данного типа, в чем его сильные и слабые стороны по сравнению с аналогами, а также в каких случаях лучше сразу полностью отказаться от выбора CVT трансмиссии.

Какие пробеги критичны

Во многом надежность того или иного вариатора будет зависеть
больше от манеры езды и добросовестности обслуживания, однако кое-какие
усреднённые значения отследить можно. К примеру, неплохим ресурсом отличились
«цепные» трансмиссии Multitronic
и Lineatronic в исполнении Volkswagen и Subaru
соответственно. Средний срок службы этих коробок около 250 000 км.

Вариатор Lineatronic

Чуть меньше ходят японские вариаторы Aisin, которые постепенно захватывают
модельный ряд Toyota,
оставив временное право для существования традиционных АКПП только на тяжелых
внедорожниках. Самая популярная версия Aisin K111 служит примерно 230 ткм.

Aisin K111

Продукция компании Jatco (Nissan) в мире самая популярная. Их вариаторы разошлись тиражом
более миллиона и устанавливаются на Nissan, Mitsubishi,
Dodge, Peugeot, Citroen и
некоторые другие марки. Они менее ресурсные. Если взять их самую массовую
версию JF011E, то последние её
модификации в среднем проезжают 180 ткм, а вот у её последователя JF015E эта отметка скатилась до 150 ткм, хотя
по поведенческим показателям эту коробку можно перепутать с традиционным
автоматом. Получилось что-то типа «шаг вперёд и два – назад».

Бельгийские коробки VT2, устанавливаемые на китайские автомобили Geely, заканчивают список скромным
показателем в 100 ткм. Хотя, особо аккуратные владельцы говорят, что вариатор
не так плох, если сильно не нагружать трансмиссию и вовремя менять масло.

Стоит также отметить, что срок жизни одного и того же вариатора, установленного на разные модели, может отличаться в зависимости от поправок производителя. К примеру, агрегат Jatco JF011E на Mitsubishi Outlander 3 служит гораздо меньше, чем на предыдущем поколении Аулендеров или в сравнении с той же коробкой на Nissan Qashqai.

Отличие вариатора от других коробок передач

Механическая коробка (МКПП) имеет пять скоростей, автоматическая (АКПП) – восемь, а вариатор обладает неограниченным количеством передач. Но это не главная разница. Для уяснения ситуации, немного опишем принцип действия двигателя, чтобы понять, в чем удобство использования вариатора.

Устройство механической коробки передач

Итак, в привычных ступенчатых коробках передач есть существенный недостаток – они имеют фиксированные передаточные числа, которых на дороге порой недостаточно. Даже при езде по абсолютно ровной поверхности двигатель должен, разгоняясь преодолевать внешнюю нагрузку – силу инерции, а затем, достигая идеального соотношения количества оборотов и передаточного числа, он набирает скорость. А после этого передача становится низкой. Для ее повышения необходимо использовать большее количество ступеней, а в коробках передач их заложено определенное количество. Да еще при переходе на каждую из них происходит рывок. Поэтому возникло решение убрать ступени трансмиссии. В результате получили вариатор. Он представляет собой идеальный вариант, в котором смена скоростей происходит плавно без скачков.

Этот аппарат постепенно изменяет крутящий момент на ведомом и ведущем диске. Он начинает свое движение плавно, в отличие от других коробок передач. Авто, оснащенное им, ведет себя так, как будто на нем стоит мощный электродвигатель. Скорость машины увеличивается плавно, без постороннего шума. Из-за того, что вариатору не требуется переключения передач, авто с ним набирает скорость быстрее, чем с другими КПП.

Клиноцепной вариатор

К тому же автомобиль с вариатором намного проще в управлении. С ним под силу справиться даже начинающему автолюбителю, так как такой вид трансмиссии не реагирует на манеру вождения водителя и не способен заглохнуть. Даже при стремительном разгоне двигатель работает очень тихо, по сравнению с другими коробками. Если полностью притопить педаль газа, то произойдет молниеносное ускорение автомобиля без характерного «рычания».

Как ездить на вариаторе

Некоторым не нравиться, что мотор никак себя не проявляет при смене скорости, но это непривычно тем, кто привык ездить на автоматике или спортивных машинах, где «рёв» добавляет адреналина водителю.

Ведущие автомобильные производители наладили выпуск моделей вариаторов, создаваемых на своем предприятии, а чтобы выделить их из основной массы каждая фирма дала определенное название изобретению. Бесступенчатая КПП «Lineartronic» была разработана Subaru, «Multimatic» производит Honda, Autotronic — Mercedes-Benz, Multitronic — Audi, а «Multidrive» — Toyota. Некоторые фирмы выпустили по два варианта вариатора:

• «X-Tronic» и «Hyper» от Nissan;
• «Ecotronic» и «Durashift CVT» — творения от Ford

Чтобы автолюбителям сразу было понятно, что на машине стоит вариатор ему присвоили обозначение CVT. В ней зашифровано три слова – постоянно изменяющаяся трансмиссия (Continuously Variable Transmission).

Отличия от автомата

Мы привыкли, что механика может включать шесть передач, а обычный гидротрансформаторный автомат на сегодняшний день от шести до восьми. В этом заключается главный недостаток ступенчатых коробок – число передач ограничено. Все дело в том, что двигателю постоянно приходится преодолевать нагрузку – силу инерции. Даже во время движения по абсолютно ровной дороге агрегат подвержен внешнему сопротивлению, и только достигая оптимального соотношения количества оборотов и передаточного числа, он развивает скорость. С переходом на повышенную передачу водитель ощущает кратковременную потерю мощности и рывок автомобиля.

Отличие вариатора от классической АКПП – видео

В вариаторе бесчисленное количество передач. Передаточные числа изменяются плавно, благодаря чему водитель машины с CVT не ощущает рывков в момент перехода на повышенную скорость. В некотором смысле автомобиль с вариаторной коробкой напоминает электромобиль: он плавно начинает движение, постепенно набирает скорость, а сама трансмиссия работает практически бесшумно. За счет того, что в вариаторе нет ступеней, передача усилия от двигателя к колесам происходит более точно. В момент перехода на высокую скорость нет разрыва потока мощности. Управлять таким автомобилем сплошное удовольствие. Особенно популярны машины с CVT среди начинающих водителей. Бесступенчатая трансмиссия не реагирует на манеру вождения, поэтому ситуации, когда глохнет мотор в начале движения, полностью исключены. Когда водитель жмет педаль «в полик», авто с вариатором молниеносно ускоряется, что также многим нравится.

Бесступенчатая АКПП или вариатор: что это такое?

Что такое БАКПП? Бесступенчатая автоматическая коробка передач, иначе вариатор. Это трансмиссия, не имеющая фиксированных передаточных элементов, как, например, механика или автомат. Особенностями такого вида коробки передач являются:

— плавное нарастание и падение тяги;

— отсутствие момента расцепления при переключении скоростей;

— сложная передача больших тяговых усилий.

Особенности управления автомобилем с вариатором

Старт на машине с таким видом трансмиссии отличается от старта на автомате. На холостом ходу двигатель имеет обороты около 700-900 единиц. Как только ваша нога коснулась педали газа, машина начинает набирать обороты, но с места почти не двигается. И лишь после того, как нужный показатель набран, автомобиль плавно начинает движение. Если сравнивать в этот момент разгон вариатора и автомата, то на начальном этапе гонки авто с АКПП получает небольшое преимущество: он резко стартует, но при переключении передач происходит дергание машины из-за отсутствия тяги в момент потери сцепления, и машина при этом теряет драгоценные секунды. Иначе ведет себя вариатор. Что это значит? А происходит старт так, будто бы на педаль акселератора нажали чуть позже, но после автомобиль идет плавно и уверенно разгоняется, и в конечном итоге обгоняет «автомат». Обороты двигателя при начале движения у вариатора всегда находятся в зоне максимально крутящего момента. Передаточное число трансмиссии изменяется, и тем самым происходит разгон автомобиля. Бензиновый инжектор часто довольно вяло ведет себя на оборотах меньше 3500 единиц. Для такого двигателя хороший разгон начинается с 4500 единиц. При каком числе оборотов будет разгонять машину вариатор? Что это значит? Программа вариатора самостоятельно определяет момент, когда пора «отдать тягу» на колеса. Плавно нажимая на педаль газа, трансмиссия немного повышает показания на тахометре, авто разгоняется слабо, на низких оборотах. Нажав на акселератор чуть резче, обороты «попадают» в норму, начав тянуть, пока не отожмешь газ. «Красная зона» на тахометре появляется сразу, если вы решили нажать педаль до упора. Коробка держит высокие обороты, пока не прекратится давление на педаль газа. Все просто: чем быстрее вы хотите набрать скорость, тем быстрее жмете на педаль.

Ставим в ручной режим вариатор. Что это значит?

Кроме автоматического переключения, вариатор имеет возможность ручного режима. То есть вы самостоятельно при помощи рукоятки коробки можете переключать скорости на более высокие или низкие. На приборной панели этот процесс будет отображаться. Но вариатор разработан так, что вам не удастся загнать обороты в красную зону, и заглохнуть на низких значениях вы не сможете. Он все равно переключит передачу за вас. Если проводить тест-драйв на ручном и автоматическом режиме вариатора, то выигрывает последний. При ручном переключении стрелка тахометра «прыгает» от низких оборотов к высоким, тем самым не давая двигателю обеспечить ровную тягу и улучшить разгон.

Преимущества автомобиля с вариатором

Если в вашей машине есть вариатор, что это дает при эксплуатации? Во-первых, неплохие показатели разгона для автомобилей средней мощности (двигатель до 200 лошадей и объемом не выше 2,0 литра). Экономный расход топлива, особенно если

ехать по трассе с использованием круиз-контроля. Хороший показатель безопасности при экстремальных ситуациях: присутствие постоянного сцепления помогает избежать заносов, как бывает при использовании механики или автомата при смене передачи. Ну и самые очевидные плюсы: не требуется переключать скорости, нажимать педаль сцепления и др.

Минусы вариатора

Без недостатков ничто не обходится, в том числе и вариатор. Отзывы автовладельцев различны. Но одним из основных называют невозможность резкого старта. Кроме того, вариатор не работает с двигателем более 200 лошадиных сил. И для экстремальных ситуаций нужно немного переучить себя: если вас заносит и вам надо стабилизировать автомобиль, газ надо нажимать чуть раньше, чем вы привыкли это делать на механике или автомате. Если вы любитель спортивных маневров на авто, то такая трансмиссия точно не для вас. Плавность хода, комфорт в управлении, экономия топлива – это основные преимущества автомобилей с вариатором.

Преимущества и недостатки

Основным преимуществом вариаторов является плавное изменение крутящего момента, что достигается за счёт изменения длины контактирующей поверхности ремня с окружностью вала. Первоначально в вариаторах использовались резиновые ремни, что позволяло несколько сократить расходы на производство коробки передач. Однако в последующем такая конструкция не отличалась прочностью и требовала частого ремонта и обслуживания. Сегодня же применяются металлические ремни, которые практически не требуют какого-либо обслуживания и замены.

К преимуществам трансмиссий этого типа можно отнести возможность экономии топлива, по сравнению с использованием классических автоматических коробок передач. Это достигается за счёт отсутствия разрыва мощности и оптимального использования силового агрегата. Такие коробки передач обеспечивают безразрывное увеличение мощности, соответственно достигается комфорт в движении без рывков и толчков, что характерно для работы АКПП, в особенности в спортивном режиме.

Для любителей динамики и драйва классические вариаторы, которые управляются автоматикой, получили специальную функцию симуляции действий АКПП, когда скорости могут повышаться и понижаться с заметными толчками и рывками при переключении. Также доступен виртуальный режим кикдауна, при котором обеспечивается максимально возможная скорость ускорения автомобиля.

Современные вариаторы отличаются компактными габаритами, могут быть с легкостью установлены вместе с двигателями, которые монтируются поперечно и продольно в подкапотном пространстве. Такая коробка передач позволяет лучше передавать мощность двигателя. Благодаря своей универсальной конструкции она применяется как с двигателями внутреннего сгорания, так и на гибридных автомобилях, где применять классическую механику или автоматические коробки передач бывает затруднительно.

И всё же, как и у любой технологии, у вариаторов имеются свои определенные недостатки. В первую очередь это обязательное требование по квалифицированному обслуживанию трансмиссии. Отдать такой автомобиль в ремонт или в сервис в гаражную мастерскую или к мастерам, которые имеют отдаленное представление о конструкции таких автомобилей, это значит в последующем столкнуться с необходимостью дорогостоящего и сложного ремонта техники.

Замена масла в таких коробках передач осуществляется каждые 50 тысяч километров пробега, причём требуется использовать дорогую синтетику для трансмиссий, а всю работу проводить исключительно в фирменных сервисах.

Несмотря на надежность таких коробок передач, они всё же могут выходить из строя, требуя дорогостоящего ремонта. Часто начинает глючить автоматика, в итоге появляются заметные задержки с повышением мощности, трансмиссия может держать автомобиль на постоянных оборотах, что существенно ухудшает динамику машины, требуя незамедлительного ремонта.

Часто такие вариаторы устанавливаются на японских среднеразмерных кроссоверах и легковых автомобилях, оснащенных двойным сцеплением. Это достаточно сложная конструкция, которая плохо переносит активную манеру езды, требуя бережного обращения. Ремонт такого двойного сцепления и вариатора может обойтись автовладельцу в крупную сумму, сопоставимую с покупкой новой АКПП.

Подведем итоги

Коробки передач вариаторы — это универсальные в использовании трансмиссии, которые за счёт уникальной конструкции позволяют поднимать мощность автомобиля, не размыкая привод обеспечивая комфорт на борту и экономя топливо. Однако такие коробки передач имеют определенные недостатки, в первую очередь это сложности с обслуживанием и ремонтом. Также необходимо учитывать определенные особенности эксплуатации таких автомобилей, которые плохо переносят резкое ускорение и активную манеру езды.

30.12.2018

Что такое вариатор и в чём его главное отличие от привычных КПП

Трансмиссия CVT – что это такое? CVT – это сокращение английского названия вариатора, т.е. Continuously Variable Transmission, что в дословном переводе означает «постоянно изменяющаяся передача». Его главное свойство – способность менять передачи в ином, чем мы привыкли порядке, а именно без постоянного и последовательного переключения скоростей (ступеней, передач). В связи с чем вариатор справедливо называют бесступенчатой трансмиссией. Это его главная отличительная особенность.

Вариатор относят к классу автоматических коробок передач: он работает в широком диапазоне, передачи переключаются автоматически, процессами управляет электронная система. И всё же разница между CVT и «автоматом» существенная. В чем именно она состоит?

• Бесступенчатая трансмиссия легче и меньше по размерам, чем АКПП.
• Отличается от «автомата» принципом работы. CVT обеспечивает идеальное сочетание передаточного отношения с нагрузкой на двигатель в каждый из моментов времени (изменения происходят каждую секунду).

С инженерной точки зрения вариатор является оптимальной из всех существующих ныне КПП. Но не спешите принимать решение о покупке авто с CVT, не всё так однозначно.

Иные типы вариаторов

Существуют конструктивно различные типы вариаторов: клиноременный (самый распространенный), тороидный и цепной. Первый мы подробно изучили, поскольку он наиболее распространен. Второй устанавливают на полноприводные и заднеприводные ТС. Последний – на тяжёлых машинах, поскольку он наиболее надежен.

Тороидальная вариаторная КПП

Тороидальная коробка передач – более сложный механизм. В нём роль шкивов выполняют диски, вытянутые в форме конуса с одной стороны. Диски направлены друг к другу острыми концами. Тот, что расположен сверху – ведущий. Снизу – ведомый.

Роль ремня выполняют ролики. Они расположены по разные стороны между дисками. И движутся вдоль изгибов. Синхронно поднимаясь вверх, повышают передачу (скорость авто увеличивается, момент уменьшается). Когда опускаются к ведомом диску, передача понижается. Расположившись по середине, выдают прямую передачу. Усилие передаётся благодаря силе трения (трутся между дисками ролики).

Ременный CVT применяется чаще, но тороидный надежнее. Однако, у него есть существенный недостаток: он не подлежит ремонту (при поломки приходится заменять на новый).

Цепная вариаторная КПП

Цепной – это разновидность клиноременного, которая практически ни чем не отличается от «прототипа». В вариаторе лишь заменили ремень на стальную цепь. Такое устройство имеет вариатор под названием Multitronic, созданный концерном Audi. Отличается увеличенным сроком службы, повышенным уровнем прочности, цепной вариатор лучше выдерживает нагрузки. Поэтому его чаще используют на грузовых авто.

Широкого распространения цепная вариаторная КПП не получила, поскольку производит много шума (уровень слишком высокий).

Устройство бесступенчатой коробки передач

Дословный перевод аббревиатуры CVT звучит – коробка, «непрерывно изменяющая передачи».CVT коробка передач отличается от механических либо автоматических механизмов плавным изменением передаточного числа, отсутствием определенного количества фиксированных положений на каждой передаче. Новая коробка CVT в автомобиле отличается упрощенной конструкцией. Чтобы понять, что такое коробка передач CVT и как это работает, нужно изучить прилагаемую инструкцию по эксплуатации нового авто с коробкой передач — вариатором.

Трансмиссия CVT состоит из двух конусообразных шкивов, то есть колес – ведущего и ведомого. Их соединяет ременная передача специальной конструкции.

Конструкция и принцип функционирования ременной передачи:

• цепь либо ремень представляет собой сборную конструкцию, состоящую из отдельных металлических элементов повышенной прочности;
• каждый элемент – это сегмент небольшого размера, выполненный в форме клина;
• клинышки поочередно нанизаны на металлический жгут, обладающий высокой прочностью и устойчивостью против износа.

Современный клиноременный вариатор

В современной конструкции КПП CVT применяются шкивы из сверхпрочного металла, а ремень – не эластичный жгут, а наборная лента из износостойкого металла (собирается из полосок, которые скрепляются между собой скобами). На ремень наносят специальное покрытие, защищающее от износа и проскальзывания.

Один из шкивов является ведущим. Он соединён с коленчатым валом двигателя (который служит преобразователем энергии, получаемой в результате сгорания топлива, в энергию вращения). Ведомый шкив соединен с колёсами авто. Шкивы имеют переменный диаметр (грани обода расходятся и сходятся, тогда ремень проходит уже не внутри, между ними, а поверх).

При небольшой скорости движения автомобиля диаметр ведущего шкива имеет минимальные значения, а ведомого – максимальные. При средней скорости диаметр одинаковый. При максимальной – размер ведущего увеличивается, а ведомого уменьшается. Изменяя размеры шкивов, изменяем передаточное число.

Механизмом «руководит» электронная система, опираясь на информацию с многочисленных датчиков (об оборотах вала, о вращении колес, сведения с самой трансмиссии).

Основные элементы вариатора

Шкивы и ремень являются лишь частью конструкции современных вариаторов и называются клиноременной передачей. Строение CVT (бесступенчатой коробки передач) гораздо сложнее, в корпусе агрегата предусмотрено немало других элементов.

Вспомним, что нам уже известно. Крутящий момент от двигателя передается на первичный вал, а затем на ведущий шкив. В этом процессе может быть задействован гидравлический трансформатор (предусмотрен не во всех моделях). Гидротрансформатор отсоединяет трансмиссию от двигателя, через него передается усилие от вала к шкиву.

После гидротрансформатора усилие переходит на ремень, а с него на ведомый шкив. Далее при помощи планетарного редуктора момент переходит на вторичный вал. И машина движется вперед. Чтобы автомобиль двигался назад, запускается планетарный механизм или режим заднего хода (изменяет направление вращения вала).

В конструкции предусмотрен и дифференциал, который распределяет нагрузку по колёсам (на дифференциал крутящий момент передается от промежуточного вала).

Электронная система, которая руководит всеми процессами внутри CVT, считывает информацию с датчиков и изменяет режим работы CVT. Датчики установлены там, где можно быстро получить сведения о скорости вращения валов, о температуре рабочей жидкости, о положении селектора (ручки КПП). Электроника учитывает нагрузку на двигатель, скорость движения авто, положение педали газа и многое другое.

В некоторых моделях вариаторов предусмотрена возможность ручного переключения скоростей, ступенчато, как на АКПП. В других могут присутствовать лишь спецрежимы: «спортивный», «экономичный».

Все описанные элементы помещены в один корпус.

Рабочая жидкость

Диаметр шкива изменяется за счет перемещения дисков. Перемещение оказывается возможным благодаря давлению рабочей жидкости – масла (гидравлическая система). Но это утверждение справедливо лишь в отношении ведущего шкива. На ведомом диски перемещаются от натяжения ремня и за счет возвратной пружины.

Для CVT разработано специальное масло. Жидкость проявляет фрикционные свойства (помогает уменьшить силу трения и износ трущихся поверхностей) при своей рабочей температуре (60-70 градусов выше нуля).

При движении со скоростью более 150 км/ч масло перегревается (рабочая температура возрастает до +80 градусов). Перегрева допускать нельзя, он негативно сказывается на сроке службы вариатора (CVT). Охлаждают жидкость с помощью дополнительно установленного маслоохладителя (радиатор).

Необходимо следить за уровнем масла: если количество слишком уменьшиться, ремень будет проскальзывать. И, чтобы не допустить засорения, менять жидкость необходимо каждые 60-150 000 км (раз в пять лет).
