Ресивер для двигателя что это такое

2Когда необходимо сливать конденсат из ресивера?

Как было рассмотрено выше, в процессе прохождения сжатого воздуха через воздухосборник, неизменно скапливается конденсат. Влага образуется на внутренних стенках ресивера и стекает на днище аппарата. Если не удалять воду, образуются наросты, коррозия, которые нарушают целостность конструкции и могут вывести систему из строя.

Если пневмосеть работает при полной нагрузке, необходимо отводить конденсат не реже 1 раза каждые 24 часа работы, и даже чаще. Чтобы обеспечить нормальную работу оборудования и добиться лучших результатов по отведению конденсата, рекомендуется поставить поплавковый дренажный клапан с таймером или электронный клапан.

Ресивер в машине это

Реси́вер (англ. receiver — приёмник, от англ. receive — получать, принимать, вмещать) — технический сосуд под давлением , может принимать как жидкие, так и газообразные среды.

Используется в качестве накопителя для хранения сжатого газа или жидкости под давлением и для сглаживания перепадов давления газа. Например, после компрессорных станций ресиверы устанавливаются в качестве воздухосборников и служат для сглаживания пульсаций давления после насоса, охлаждения и создания резерва сжатого воздуха, освобождения от капель масла и влаги.

В паровых машинах ресивером называется теплоизолированная труба, соединяющая цилиндры высокого и низкого давлений .

Ресивер хладагента — ёмкость для хранения жидкого хладагента. Предназначен для сбора жидкости после конденсатора для равномерной подачи хладагента в испарители и создания запаса хладагента в системе .

Двигатель – это основа любого автомобиля. Этот агрегат включает в себя множество узлов и механизмов. Один из таких – это впускной ресивер (он же коллектор). Данный элемент имеется на каждом автомобиле. В сегодняшней статье мы рассмотрим, для чего нужен впускной ресивер, как он устроен и как работает.

Спортивный ресивер. Дышите — не дышите.

Ссылки по теме:Параметры впускного тракта оказывают ог­ромное влияние на характер изменения мощности и крутящего момента. за счет наибо­лее правильного опре­деления размера трубо­провода и настройки впуска можно добиться оптимального наполне­ния цилиндров, чем, к примеру, путем совер­шенствования изгибов трубопровода системы выпуска

Наверное, глупо было бы полно­стью модернизировать систему выпуска и напрочь забыть о впус­ке. Ведь установленный нами задолго до этого фильтр понижен­ного сопротивления полно­стью не решил эту проблему. Вывод один: поменяли выпускную систему — надо модернизировать впуск – установить спортивный ресивер, иначе нестыковочка получается. Автомобиль не дышит полной грудью, это ощущение обострилось после установки прямоточного выхлопа. Создается впечатление, что двигатель беспробудно болен хроническим гайморитом. Капли в нос не помогут, нужен качественный ингаля­тор. Спортивный ресивер был разработан и омологирован исключительно для спорта, а в дальнейшем стал применяться и на стан­дартных аппаратах. В отличие от стандарта «дудки» патрубков, примыкающих непосред­ственно к «банке», имеют короткие большие каналы, ощутимо расширяю­щиеся при входе в огромный полый «цилиндр» впускного коллектора. Ведь необходи­мым итогом данной имплантации является увеличение количества воздуха, подаваемо­го в цилиндры. После дросселя воздух поступает в ресивер, объем которого суще­ственно превышает серийный, и уже оттуда распределяется по цилиндрам через увеличенные впускные патрубки определенной длинны, которые в свою очередь изменяют направление потока воздуха на 90 градусов. Больший, чем у стандартного объем, позволяет сгладить пульсации воздуха (ведь каждый цилиндр лишь один раз их четырех находится на такте впуска), а также в такой геометрии длина впускного тракта гораздо короче, что позволяет получить дополнительный момент на средних и высоких оборотах. Спортивный ресивер существенно улучшает динамику разгона на средних и особенно высоких оборотах, с ним до 7000 оборотов в минуту двигатель раскручивается довольно быстро и с огромным удовольствием. Стандартный мотор с заводским ресивером после 5000 об/мин мотор буквально «умирает» от нехватки воздуха. Дави – не дави на педаль акселератора – результат нулевой. С установленным спортивным ресивером, он с готовностью откликается на утопленную в пол педаль газа, он «дышит». Ма­шина реально едет. Не зря все-таки врачи прописывают захворавшим пациентам ингаляции.

ВАЗ 2112. двигатель 1500 16V. Из нестандартной комплектации только: 1. Ресивер Спорт. 2. Воздушный фильтр нулевого сопротивления с торцевым забором воздуха JR. 3. Измененная программа ЭБУ (чип-тюнинг).

Максимальная мощность 114,3 л.с./84,1 kw. при 6490 об/мин. Крутящий момент 134,5 Nm. при 5520 об/мин.

Обратите, пожалуйста внимание на ровную, горизонтальную характеристику крутящего момента с 3200 до 6200об/мин. ВАЗ 2112

Спортивный ресивер Спортивный ресивер для 16V ГБЦ Спортивный ресивер для 16V ГБЦ

ВАЗ 2112. Спортивный ресивер Спортивный ресивер для 16V ГБЦ Спортивный ресивер для 16V ГБЦ

Спортивный ресивер для ВАЗ 8V. Литой. (к сожалению, снят с производства)

ВАЗ 2109. Спортивный ресивер Спортивный ресивер для 8V ГБЦ Спортивный ресивер для 8V ГБЦ Спортивный ресивер для 8V ГБЦ Спортивный ресивер для 8V ГБЦ

Спортивный ресивер для ВАЗ 16V. Литой.

ВАЗ 2112. Спортивный ресивер ВАЗ 2112. Спортивный ресивер Спортивный ресивер для 16V ГБЦ Спортивный ресивер для 16V ГБЦ Спортивный ресивер для 16V ГБЦ

Спортивные ресиверы «M-Power» для ВАЗ 16V и 8V. Литые.

Спортивный ресивер для ВАЗ 8V Спортивный ресивер для ВАЗ 16V Спортивный ресивер для ВАЗ 16V Спортивные ресиверы для ВАЗ

Снятие ресивера Лада Гранта (ВАЗ 11183, 21116)

Ресивер снимаем для замены его уплотнительных прокладок в соединении с впускной трубой, замены самого ресивера, а также при демонтаже впускной трубы.

Снимаем шланг основного контура системы вентиляции картера с патрубка крышки головки блока цилиндров и демонтируем кронштейн ресивера (см. «Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма»).

Снимаем шланг подвода воздуха к дроссельному узлу и демонтируем дроссельный узел (см. «Снятие дроссельного узла»).

С левой стороны ресивера сжимаем фиксаторы наконечника трубки клапана продувки адсорбера и отсоединяем наконечник от штуцера ресивера.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга контура холостого хода системы вентиляции картера…

…и снимаем шланг со штуцера ресивера.

С правой стороны ресивера пассатижами ослабляем затяжку ленточного хомута крепления шланга вакуумного усилителя тормозов…

…и снимаем шланг со штуцера ресивера. Высокой головкой «на 13» отворачиваем пять гаек крепления ресивера к впускной трубе, из них…

…одна гайка верхнего правого крепления…

…одна гайка верхнего левого крепления…

…две гайки нижних боковых креплений и одна гайка центрального крепления (расположение гаек для наглядности показано при помощи зеркала).

Сдвигаем ресивер со шпилек впускной трубы и вынимаем из моторного отсека. Если после снятия ресивера в моторном отсеке будут проводиться какие-либо дополнительные операции, необходимо закрыть тканью или картоном отверстия во впускной трубе во избежание попадания в двигатель посторонних предметов.

Точки крепления ресивера к впускной трубе.

В пазах фланца ресивера установлены резиновые уплотнительные прокладки. Если прокладки потеряли эластичность или повреждены, то перед установкой ресивера их необходимо заменить.

Устанавливаем ресивер в обратной последовательности.

Гайки крепления ресивера затягиваем равномерно предписанным моментом (см. «Приложения»).

Установка

Монтаж в автомобиль ТВ-тюнера всегда сопровождается настройкой, так как установка подразумевает полное выполнение монтирования ресивера в машину, проверки и пробного теста. Рассмотрим более детально, как на практике проводится установка этого устройства в своем автомобиле:

1. Первое, что необходимо – это подобрать подходящее место для приемника, а также тюнера в автомобиле.
2. Следующим этапом будет пробное подключение, а также запуск и диагностика всего оборудования на работоспособность.
3. После того, как все будет подключено и получено подтверждение работоспособности, требуется перейти к установке.
4. Элементы системы располагаются, как можно дальше от все электроприборов транспортного средства.
5. Оставляют достаточное количество места между оборудованием, чтобы провода не приходилось натягивать.
6. Далее все составные части фиксируются при помощи креплений на подготовленных заранее местах.
7. Впоследствии протягивается питание и подключение так, чтобы к нему не было свободного доступа.
8. После подключения системы к питанию, делается очередной пробный запуск и тест на работоспособность.

В завершении монтирования, требуется выполнить настройку каналов, для этого цифровой ресивер переводится в соответствующий формат, который также выставляется на магнитоле или телевизоре. Выполняется автоматический или ручной поиск каналов, а также последующее сохранение их в памяти устройства.

Необходимые принадлежности

Наша установка будет состоять из двух основных частей: компрессора и ресивера – корпуса огнетушителя

Для безопасной и надежной работы устройства важно, чтобы давление, создаваемое компрессором (140 psi ≈ 10 bar ≈ 10 кг/кв.см), не было больше давления, на которое рассчитан корпус огнетушителя (20 bar ≈ 20 кг/ кв.см)

Для создания установки, работающей в автоматическом режиме, нам понадобятся следующие принадлежности:

• запорный узел на ресивере с системой каналов с резьбой;
• предохранительный клапан;
• манометр со шкалой в барах;
• switch-реле давления;
• вентиль в виде шарового крана;
• спиральный и линейный шланги;
• пневмопистолет;
• аккумулятор на 12 Вольт;
• фитинги, штуцеры и переходники.

Для сборки отдельных узлов в единое целое нам будут нужны:

• ключи и плоскогубцы;
• дрель и кримпер (средство для обжима наконечников проводов);
• ножовка и ножницы;
• уплотнительные кольца и ФУМ-лента;
• проволока вязальная и скотч двухсторонний;
• кусок пластиковой трубы.

Лада Приора Универсал с Турбинкой › Бортжурнал › Смена ресивера на Stinger

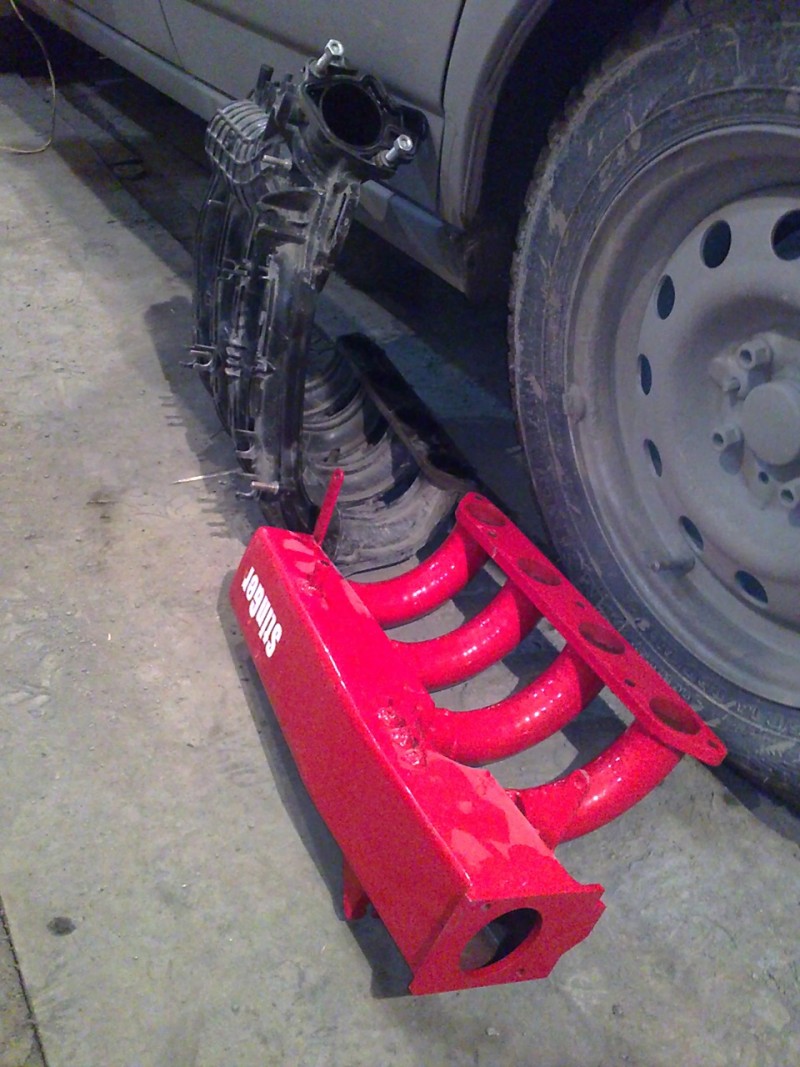

Наконец дошли руки до замены стандартного пластикового ресивера на ресивер от Stinger.Хотел не просто поставить ресивер, а сделать замеры, сравнить результаты.

Установка:Снятие стандартного ресивера прошло достаточно гладко. Пришлось снимать генератор, но эту процедуру я делал в прошлый раз и уже установил нижний болт удобнее, задом на перед.

Далее примерил новый ресивер, вставать на шпильки он не хотел, упирался в кронштейн генератора, пришлось поработать болгаркой.

Ресивер от Stingera не комплектовался шпильками для крепления дросселя, но взять их со штатного ресивера не удалось, на нем оказалась только одна шпилька, а вторым оказался болт.

Пришлось изготовить шпильку из подходящего болта.

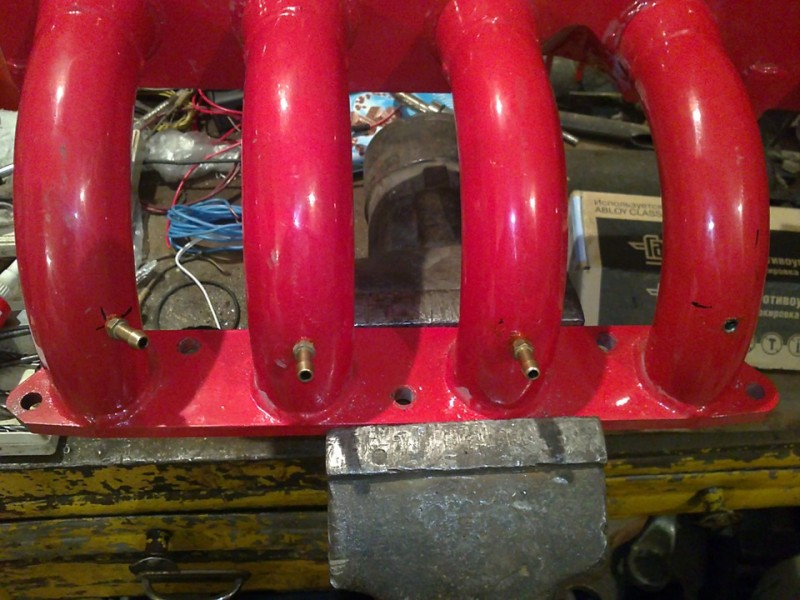

Врезал штуцеры ГБО в свободные места. На этот раз поближе к цилиндрам, как мне и советовали.

Когда начал притягивать ресивер на место, обнаружил, что крайние болты оказались слишком длинные, они не притягивали края, их шайбы свободно вращались. Подложил под них дополнительные шайбы и гроверы.Когда уже начал ставить генератор, обнаружил, что он упирается в один из рогов ресивера. Снимать ресивер еще раз, не было никакого желания, оставил так, генератор сейчас закреплен только на нижний болт и притянут приводным ремнем.

Следующая проблема, возникла с корпусом воздушного фильтра, со штатной гофрой он смещался слишком назад, где для него совсем не было места. Удалось впихнуть его вверх ногами и подключить через старую, обрезанную гофру от девятки.

Масляный щуп мне так и не удалось запихнуть на свое место даже изогнув трубку. Временно заткнул дырку пробкой, а в дальнейшем собираюсь поставить туда короткий щуп от 8кл. Проверять уровень масла теперь будет очень неудобно.

Сравнение результатов:Сделал замеры Массового Расхода Воздуха и Циклового Наполнения на штатном ресивере и затем на Stingere. Я решил взять не отдельные, пиковые значения, а средние значения в диапазонах по 500 оборотов, думаю так будет точнее. Замеры производились в разные дни, погода была почти одинаковой, а вот положение корпуса воздушного фильтра и его воздухозаборника стало другим, думаю это внесет погрешности в измерения.

Как видим, эффект от ресивера есть, но только в верхнем диапазоне, после 5000 оборотов. На средних же оборотах, получился провал.По ощущениям, я доволен, машина стала гораздо резвее на верхах, тяга стала более равномерной во всем диапазоне (нет подхвата в середине и провала в конце).

PS: Далее хочу сделать такой же замер по 52 дросселю, а то кто то говорит что ставить нужно обязательно, кто то говорит что толку от него нет.PPS: Сразу предупреждаю, чтобы не было вопросов по абсолютным цифровым значениям, нас интересуют лишь относительные результаты. А сравнивать цифры измеренные на разных машинах, в разное время, разными ДМРВ — не корректно.

Источник

Обвязка компрессора

Предварительно проверяем его работоспособность, подключая к 12-вольтовому аккумулятору, и убеждаемся, что с ним все в порядке.

На выходной штуцер компрессора надеваем переходник для шланга. Уплотняем с помощью ФУМ-ленты и прочно затягиваем ключами шестигранный соединитель.

Устанавливаем компрессор на ресивер в то место, где он будет позже закреплен. Отрезаем ножницами шланг на выходе, оставляя небольшой отросток, на который надеваем пластиковый прямоугольный фитинг. Он необходим для придания нужного направления шлангу, который будет выходить из него, и соединяться с переходником на ресивере. Между двумя последними деталями в шланг врезается шестигранный соединитель – он же обратный клапан.

Основные критерии выбора воздухосборников

Ознакомившись с данной статьей, вы узнали, зачем нужен ресивер в компрессоре, какие типы емкостей бывают, как выполнить монтаж двух и более накопителей. В завершение предлагаем вам изучить основные параметры, требующие внимания при покупке оборудования.

• Объем. Этот показатель варьируется от 5 литров (для бытовых моделей) до 1000 и более литров (для промышленных агрегатов). При выборе следует придерживаться правила: чем мощнее компрессор, тем больше ресивер. В среднем его объем должен составлять около 30-50% от производительности агрегата.
• Давление. Для использования в комплексе с бытовым инструментом обычно достаточно ресивера, рассчитанного на хранение воздуха под давлением до 10 бар. Для коммерческого применения на малых предприятиях подойдут модели, выдерживающие до 16 бар.
• Пропускная способность. Этот параметр определяет, какое количество воздуха (в литрах) может пропустить через себя ресивер за одну минуту. Чем выше потребность в сжатом газе, тем больше должна быть пропускная способность воздухосборника.

Ориентируясь на данные критерии выбора, вы сможете подобрать оборудование, оптимально подходящее для заданных условий эксплуатации.

Начиная эту статью, мы планировали ответить на распространенный вопрос о том, для чего нужен ресивер в компрессоре. Но не смогли не затронуть тему выбора и применения накопителей сжатого воздуха. Надеемся, что наши советы будут полезными. Если же у вас остались вопросы, приглашаем воспользоваться профессиональной помощью в подборе компрессорного ресивера. Чтобы проконсультироваться со специалистом ГК «Энергопроф», свяжитесь с нами по бесплатному телефонному номеру, указанному на сайте.

Характеристика

Итак, какие функции выполняет коллектор? Основная задача данного элемента заключается в равномерном распределении топливно-воздушной смеси или воздуха (если это ДВС с непосредственным впрыском) по цилиндрам силового агрегата. Благодаря равномерному распределению горючего, обеспечивается оптимальная производительность ДВС. Кроме того, одна из задач, которая возлагается на впускной ресивер ВАЗ-2112 16 клапанов – это крепление инжекторной топливной аппаратуры, а также дроссельной заслонки. Если говорить о более старых автомобилях, то на коллекторе закрепляется карбюратор, участвующий в приготовлении смеси.

Также отметим, что технология отключения цилиндров с целью экономии топлива на современных авто достигается за счет применения ресиверов с переменной геометрией. Зачастую данная функция имеется на машинах с двигателями V8 и V10.

Еще одна функция – это работа вспомогательных систем. В коллекторе в связи с нисходящим давлением получается частичное разряжение. Инженеры научились применять вакуум в качестве приводной силы для:

• Усилителя тормозов.
• Системы круиз-контроля.
• Системы контроля за вредными выбросами.
• Вентиляции картера и так далее.

ресивер на ваз 2107 какой результат

Применяемость: ВАЗ 2101-2107, 21214, 2123 (Нива-Шевроле), 21313. Устанавливается на классические инжекторные двигатели ВАЗ с распределенным впрыском. Стальной ресивер с внутренними диффузорами дудками (средние/высокие обороты), объем 3 л, с впускной трубой. Спортивные ресиверы имеют больший объем и более правильную геометрию. Объем позволяет сгладить пульсации воздуха, кроме того, в такой конфигурации длина впускного тракта короче, что позволяет получить дополнительный момент на средних и высоких оборотах.

Спортивный ресивер существенно улучшает динамику разгона на средних и особенно высоких оборотах. Конечно, спортивный ресивер – это не турбина, но с ним до 7000 об. /мин. Двигатель раскручивается довольно быстро и с огромным удовольствием.

Стандартный мотор с за…

Применяемость: ВАЗ 2101-2107, 21214, 2123 (Нива-Шевроле), 21313. Устанавливается на классические инжекторные двигатели ВАЗ с распределенным впрыском. Стальной ресивер с внутренними диффузорами дудками (средние/высокие обороты), объем 3 л, с впускной трубой. Спортивные ресиверы имеют больший объем и более правильную геометрию. Объем позволяет сгладить пульсации воздуха, кроме того, в такой конфигурации длина впускного тракта короче, что позволяет получить дополнительный момент на средних и высоких оборотах.

Спортивный ресивер существенно улучшает динамику разгона на средних и особенно высоких оборотах. Конечно, спортивный ресивер – это не турбина, но с ним до 7000 об. /мин. Двигатель раскручивается довольно быстро и с огромным удовольствием.

Стандартный мотор с заводским ресивером после 5000 об. /мин. Буквально “умирает” от нехватки кислорода.

Дави, не дави на педаль – результат нулевой. С установленным же спортивным ресивером, он с готовностью откликается на утопленную в пол педаль газа, он дышит. Машина реально едет.

Не зря все-таки врачи прописывают захворавшим пациентам ингаляции. Применяемость: ВАЗ 2101-2107, 21214, 2123 (Нива-Шевроле), 21313. Устанавливается на классические инжекторные двигатели ВАЗ с распределенным впрыском. Стальной ресивер с внутренними диффузорами дудками (средние/высокие обороты), объем 3 л, с впускной трубой. Спортивные ресиверы имеют больший объем и более правильную геометрию.

Объем позволяет сгладить пульсации воздуха, кроме того, в такой конфигурации длина впускного тракта короче, что позволяет получить дополнительный момент на средних и высоких оборотах. Спортивный ресивер существенно улучшает динамику разгона на средних и особенно высоких оборотах. Конечно, спортивный ресивер – это не турбина, но с ним до 7000 об. /мин.

Двигатель раскручивается довольно быстро и с огромным удовольствием. Стандартный мотор с заводским ресивером после 5000 об. /мин.

Буквально “умирает” от нехватки кислорода. Дави, не дави на педаль – результат нулевой. С установленным же спортивным ресивером, он с готовностью откликается на утопленную в пол педаль газа, он дышит. Машина реально едет. Не зря все-таки врачи прописывают захворавшим пациентам ингаляции. Впускной ресивер для ВАЗ 2101 – 2106, 2107 16V (инжектор) Clubturbo.

Оснащен диффузорами (дудками). Конструкция диффузора сделана на уменьшение внутреннего диаметра к основанию. Для отсутствия критичной деформации каналов (гофры, порожков) в их изготовлении используется горячекатаные нержавеющие отводы. Для лучшего распределения воздуха между цилиндрами объем ресивера по цилиндрам разный.

Сечение корпуса ресивера возле дросселя больше и уменьшается к каждому следующему цилиндру. Объем корпуса ресивера (резонатора) 3,7 литра. Длина впускного канала от начала диффузора до привалочной плоскости ГБЦ 230 мм.

Диаметр отверстия под дроссельный патрубок 56 мм. Данный ресивер создан для установки на 16ти клапанный двигатель ВАЗ установленный продольно в автомобили ВАЗ 2101- 2106, 2107 инжектор. Для более компактной установки ресивера требуется доработка клапанной крышки и перенос шланга сапуна. Для того чтобы при сварке деталей ресивера в нем не осталось окалин все каналы свариваются в аргоновой среде.

Конструкция данного спортивного ресивера позволяет значительно увеличить наполнение цилиндров в диапазоне оборотов от 4000 до 8000 в минуту. Остерегайтесь подделок

Внимание! Ресивер “турбо” идет без кронштейна крепления масляного щупа

Как подключить автомобильный ресивер?

Прибор в базовой комплектации подключается с применением каналов питания от аккумулятора, заземления, линейного входа и предохранителя. Подключение к динамикам реализуется через их же комплектные провода в соответствующие разъемы. Для некоторых моделей предусматриваются ограничения по уровню сопротивления. Например, бюджетные устройства обычно допускаются к соединению с динамиками сопротивлением 4 Ом. Это правило следует соблюдать для минимизации искажений в процессе передачи сигнала. При подключении также следует отличать ресивер автомобильный воздушный от мультимедийного. Первые интегрируются на узлах и участках с приводными механизмами, что предусматривает выполнение не электрических операций с проводкой, а технических монтажных мероприятий в части силовых установок.

Передача звука от телевизора

В наши дни умные телевизоры встречаются повсюду, и удобство использования таких приложений, как YouTube, Netflix и многих других, встроенных в телевизор, поставили новый вопрос: как передать звук от телевизора на AV-ресивер? Используйте вход HDMI eARC или HDMI ARC (Audio Return Channel). Эта функция подключения HDMI обеспечивает двухсторонний поток данных, так что вы можете передавать видео через ресивер из вашего исходного устройства в ваш телевизор или передавать аудио с вашего телевизора в AV-ресивер через тот же кабель HDMI, который уже соединяет ресивер и телевизор. Раньше звук от ТВ передавали на AV-ресивер с помощью оптического кабеля или кабелей RCA.

Про доработку коллектора

Тюнинг впускного ресивера ВАЗа – очень популярная тема. Данная операция имеет два направления. Это доработка внутренней поверхности и преодоление негативного влияния формы элемента. Если последний несимметричный, то большая часть воздуха будет попадать в первый цилиндр, а во все последующие проникает все меньше и меньше кислорода. Но у симметричного тоже есть недостатки. Здесь воздух будет попадать в наибольшем количестве в средние цилиндры. Доработки впускного ресивера ВАЗ-2114 в данном случае заключаются в замене штатного коллектора на систему многодроссельного впуска. Здесь воздушные потоки уже не зависят друг от друга. Соответственно, в каждый цилиндр попадает одинаковое количество кислорода.

Доработать впускной ресивер ВАЗ-2112 можно и другим путем. Так, некоторые выполняют шлифовку внутренней поверхности. Избавившись от некоторых приливов и неровностей, можно обеспечить более равномерную подачу воздуха в двигатель. Но как показывает практика, данная доработка не приносит значительный прирост мощности. Более результативное решение – установка дросселей. Однако делать это стоит лишь при установке турбины, иначе тюнинг будет неоправдан.

Читать также: Чем склеить корпус шуруповерта

Особенности формы и длины патрубков ресивера

В последнее время инженеры придают особое внимание данным параметрам коллектора. В конструкции канала следует исключать острые углы и резкие искривления

В данных местах топливо, что смешано с воздухом, будет однозначно оседать на стенках. Поэтому большинство автопроизводителей практикуют установку таких ресиверов, где все каналы имеют равную длину, вне зависимости от удаленности от центра. Данная тенденция пошла от спортивных автомобилей.

Подобная конструкция позволяет исключить резонанс Гельмгольца. Поток смеси воздуха и бензина при открытии соответствующего клапана двигается четко по каналу ресивера в сторону цилиндра. Когда клапан закрывается, то воздух, который не успел пройти в камеру, продолжает давить на тарелку. Под воздействием высокого давления воздух стремится вернуться в верхнюю часть ресивера. В итоге образуется противоток в канале. Он прекращается, когда клапан открывается в следующий раз. смена направления потоков происходит на очень быстрой скорости. Как показали исследования, данная скорость близка к сверхзвуковой. Ведь, помимо закрытия и открытия клапанов, воздух будет стремиться менять направление из-за явления резонанса. Когда воздух ходит со стороны в сторону, это непременно приводит к потере мощности.

Впервые ресиверы, что были оптимизированы по резонансу, стали использоваться на V-образных десятицилиндровых двигателях «Крайслер». А далее подобную схему начали практиковать и другие мировые производители.

Устройство и особенности инжектора ВАЗ 2107

Общий вид подкапотного пространства ВАЗ 2107. Сразу видно, что нет трамблера и карбюратора.

ВАЗ 2107 не всегда была «инжекторной». Многие годы двигатель был карбюраторным. Только с 2006 года, для выпуска ВАЗ для внутрироссийского рынка двигатель обзавелся системой принудительного впрыска топлива. Смысл тех инноваций был простой – соответствие уже принятым нормам «Евро – 2», которым многие годы соответствовали европейские автомобили. Суммарная мощность агрегата с новой системой питания составила 50 киловатт. Характеристики двигателя с новым впрыском топлива были следующие:

• Режим употребления в городе – 8,5 литров100 км;
• Расход топлива при скорости 90 кмч – 6,9 – 7,0 литров100 км;
• Расход при скорости 120 кмч – порядка 9, 1 л.

Эти характеристики для ВАЗ 2107 инжектор завод гарантировал при использовании бензина типа А – 95. Какого – либо другого вида бензина для расчетов не предусматривалось. Смысл перевода с карбюраторного впрыска на электронный был в том, что не требуется постоянная регулировка и тонкая настройка впрыска, как при инжекторном двигателе. Устройство таково, что не «плавают» показатели холостых оборотов.

Изображено устройство — блок управления, «микропроцессорные мозги».

Блок принимает во внимание показатели тех датчиков, которые необходимы для нормальной работы инжекторного впрыска, а именно:

• Датчик расположения дроссельной заслонки – устройство представляет собой резистор переменной емкости, которая зависит от степени нажатия на педаль «газа». Какого – нибудь аналогичного оборудования в «Жигулях» нет, а вот в радиоприемниках предостаточно.
• Датчик положения коленвала (то есть работы цилиндров). По показаниям этого датчика производится полная синхронизация работы электронного процессора с частотой вращения коленвала. Это «эталонная тактовая частота».
• Показатель насыщения смеси кислородом. Это устройство расположено на трубе выпуска отработанных газов, и занимается тем, что с помощью обратной связи контролирует количество поступающего топлива в смеси, так как топливо, сгорая, потребляет кислород. Показатели тех процессов полностью взаимосвязаны. На рисунке труба выпуска и датчик соединены сварным швом, то есть скорее всего, был произведен ремонт системы выпуска.
• ДМРВ (датчик массового расхода воздуха). Он крепится на корпусе «воздухана». Его задача – точно определить то количество воздуха, которое попадает во впускной коллектор, а значит, характеристики сгораемой смеси.

Вышеописанные датчики относятся исключительно к системе инжекторного впрыска, и на карбюраторных вариантах «семёрки» их не бывает.

Естественно, «дыма без огня не бывает». Поэтому наряду со многими достоинствами, у ВАЗ 2107, оборудованными инжекторным впрыском топлива, есть и определенные «минусы».

Недостатки двигателя с инжекторным впрыском;

• Высокие требования к качеству топлива, его октановому числу;
• Установленный «под днищем» автомобиля катализатор существенно уменьшает дорожный просвет, лишая «семерку» некоторых преимуществ на бездорожье перед «пузотерками»;
• Более сложный ремонт двигателя и затрудненный доступ к деталям моторного отсека.
• Для того чтобы найти неисправность в системе впрыска, нужны специальные приборы;
• В целом, «инжектор» более капризен. Так, например, возможность «прикурить» товарищу может обернуться тем, что двигатель заглохнет. Причина – в неисправности «электронных мозгов».

Как это работает?

Рассмотрим, как действует ресивер впускного коллектора. Топливные форсунки или карбюратор распыляют горючее в приемную трубу ресивера. Из-за электростатической силы капли бензина будут собираться в более крупные в воздухе либо оседать на стенках. Эти действия нежелательны, поскольку ведут к неправильному смесеобразованию. Чем лучше будет распыляться бензин, тем полнее и интенсивен он сгорит в камере. Поэтому чтобы исключить негативные факторы и обеспечить максимально качественное распыление, внутренние части ресивера сделаны нешлифованными. При этом поверхность не является чрезмерно грубой, поскольку это может вызвать большую турбулентность и привести к падению мощности ДВС.

Впускной ресивер должен иметь определенную форму, емкость и длину. Оптимальный вариант – это равнодлинный коллектор. Все вышеперечисленные параметры рассчитываются при разработке конкретного силового агрегата. Коллектор заканчивается воздушными каналами, направляющими поток кислорода к клапанам ДВС. На дизельных агрегатах, где имеется непосредственный впрыск, поток воздуха завихряется и попадает в цилиндр. В последнем уже происходит смешивание с топливом.

Из теории газообмена в ДВС

Из принципа работы 4-х тактного двигателя мы знаем, что при движении поршня к НМТ и открытом впускном клапане воздух из впускного коллектора направляется в цилиндр.

Если принять свободный объем камеры сгорания, который может быть заполнен воздухом за 1, то на практике, вследствие различного рода потерь, коэффициент наполнения цилиндров атмосферного двигателя составляет 0,7-0,8 (у турбированных двигателей этот параметр выше и зависит от производительности нагнетателя). Проблема питания двигателя воздухом является одной из главных в процессе создания двигателя, так как производительность современных форсунок позволяет вливать в цилиндры огромные дозы топлива. Но это топливо сгорит неэффективно либо и вовсе не воспламенится, если в камере сгорания не будет достаточного количества окислителя, то бишь воздуха.

Понятие резонансного наддува

Но на чем именно основан принцип работы? Поскольку воздух имеет массу, в процессе движения на такте впуска он набирает кинетическую энергию. В момент закрытия впускного клапана оставшийся в коллекторе воздух по инерции направляется к перекрытому каналу, ударяется в стенку и резонирует, возвращаясь к дроссельному узлу. Элементы дроссельной заслонки, конструкция ресивера и патрубков также создают противодействие воздушному потоку, что заставляется его снова возвратиться в направлении клапана. Если в этот момент открыть впускной клапан, то на такте впуска в цилиндр попадет максимально возможное в этой режимной точке работы двигателя количество воздуха. Подобное явление называется резонансным наддувом. Отчасти именно поэтому геометрией каждого двигателя определен конкретный диапазон оборотов, на которых наполняемость цилиндров наиболее оптимальна.

Преимущество изменяемой геометрии

Частота колебаний воздушных потоков в первую очередь зависит от количества оборотов двигателя, но также и от длины и сечения каналов впускного коллектора. Объясняется это тем, что на низких оборотах скорость движения поршня меньше, следовательно, и частота резонирования потоков воздуха уменьшается. Чем уже канал, тем большую скорость развивает движущийся поток воздуха. Для лучшего наполнения цилиндров узкий и длинный канал должен быть на низких оборотах двигателя. Тогда как на высоких оборотах небольшое сечение канала будет создавать сильные насосные потери, ведь в режиме пиковых нагрузок двигатель потребляет намного больше воздуха, нежели на низких оборотах.

Внедрение изменяемой геометрии впускного коллектора преследует 2 цели:

возможность подстраивать резонанс потоков воздуха под обороты двигателя;
регулировать скорость движения потока и массу поступающего воздуха. Проходя через более узкий канал, поток набирает гораздо большую скорость

Это повышает турбулентность в цилиндре и улучшает перемешивание топливно-воздушной смеси, что немаловажно для полноценного сгорания топлива. Канал меньшей длины и большего сечения позволяет полноценно питать двигатель воздухом на высоких оборотах.

Заключение

Итак, мы рассмотрели, что собой представляет впускной ресивер. Как видите, это весьма важная часть в двигателе автомобиля. От ее конструкции зависит качество смесеобразования и стабильность работы ДВС.

Ресивер,- слово иностранного поисхождения. В русский язык пришло из английского, в котором само изначально произошло от основного коренного глагола, («receiver», от английского же «receive»,- получать, принимать, набирать, собирать). Отсюда сам «receiver» соответственно – получатель, приниматель, собиратель и т.д..

В автомобилях ресивер это определённый узел, который собирает или скорее аккумулирует и сохраняет то, что в него поступает. Здесь же может присутствовать и возможность распределения. Всё зависит от того в какой системе установлен сам ресивер и какие конструкционные функции на него возложены.

В подавляющем большинстве случаев ресивер в автомобильном транспорте это достаточно толстостенные металлические резервуары, (баллоны), для аккумулирования и распределения сжатого воздуха. В основном это грузовые автомобили, автобусы и прочая крупнотоннажная автотехника, имеющая пневматические системы управления, контроля и работы некоторых агрегатов. Самое распространённое применение ресиверов здесь конечно тормозная система. Для правильной и эффективной работы пневматической тормозной системы необходимо наличие постоянного объёма сжатого воздуха, который собственно и нагнетается компрессором в эти самые ресиверы и уже из них распределяется по тормозной системе и по другим системам автомобиля, работающим на основе сжатого воздуха. Так например это пневмоподвеска автобусов, частичное участие пневматики в системах сцепления, трансмиссии и ряда других систем. Количество ресиверов и их объём определяется конструктивными особенностями автомобиля. Где-то может стоять всего два или три таких резервуара, а где-то даже более десятка. Чем больше у автомобиля систем, требующих сжатого воздуха, тем больше должен быть аккумулирован его объём, соответственно увеличивается количество ресиверов, или их размер.

Так же в некоторых других узлах и агрегатах автомобилей возможно применение различных ресиверов и совсем необязательно, что это будет пневматическая система. Ресивер может являться накопителем нагнетаемой или хранимой жидкости, какого-нибудь газа. Но здесь употребление самого термина уже не так часто, а каких-то случаях они и вовсе будут называться иначе.
