Чертежи отвала для квадроцикла сделать самому своими руками: изготовление и сравнение

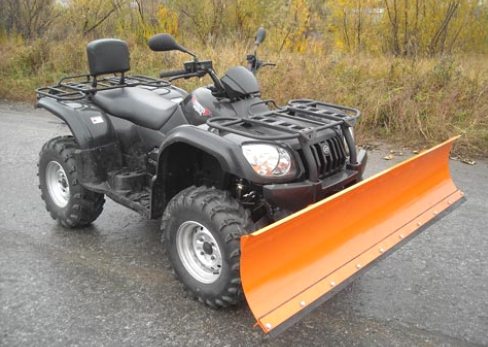

Квадроцикл с отвалом и его особенности

Чтобы правильно выбрать и прикрепить отвал на квадроцикл своими рукам, необходимо выбрать подходящее оборудование. Исходя их конструкции модели, подбирается комплект для снегоочистки. Он включает в себя отвал и подъемное устройство.

В продаже представлены следующие комплекты для установки навесного оборудования:

• Фронтального крепления.
• Центрального крепления.

Стоит помнить, что симбиоз квадроцикла и снегоуборочного ковша будет эффективным, только если снег рыхлый, мягкий и не особо глубокий. В других случаях лучше воспользоваться более мощной спецтехникой.

Преимуществом квадроцикла со специальной навесной техникой для уборки снега является приемлемая стоимость дополнительного оборудования. Оно убирает снег мягко и аккуратно, благодаря относительно невысокой скорости аппарата.

Еще одной особенностью отвала для квадроциклов является простота конструкции.  Механизм фиксируют к днищу транспортного средства, а управление происходит посредством лебедки. Для фиксации применяется универсальное крепление, либо специальная площадка. Выбор зависит от конструктивных особенностей модели квадроцикла.

Как закрепить

Крепежное приспособление является самой сложной и ответственной частью всей конструкции отвала. Лопата крепится на раму с помощью кронштейнов, изготовленных из выпрямленных рессор или профильных труб. Следует учитывать, что такой механизм заводского изготовления может стоить 10000 рублей и более. Поэтому целесообразно сделать его самостоятельно, а сэкономленные средства потратить на закупку комплектующих деталей.

Простым вариантом является центральный держатель, который собирается в такой последовательности:

1. Приваривание к тыльной части лопаты профильной трубы.
2. Закрепление на ребре жесткости полукруга из стального листа.
3. Просверливание в полукруге отверстий.
4. Изготовление Г-образного держателя.
5. Присоединение держателя к полукруглой основе центральным поворотным болтом.
6. Присоединение устройства к раме автомобиля.

Регулировка угла ковша осуществляется путем извлечения стопорного болта, поворота ножа в нужную сторону до совпадения отверстий и повторного прикручивания болта и гайки. Для снижения силы удара о твердые предметы и кочки на грунте в держатель вставляется переходник с короткой и жесткой пружиной.

Каким образом создать снежный отвал из бочки?

Отжившая свой век бочка отлично подойдет в качестве ковша для самодельного снегоотбрасывающего устройства. Конструкция бочки имеет естественную выпуклость, необходимую лопате для сгребания снега. Рассмотрим по шагам, как сделать лопату на мотоблок для уборки снега своими руками из старой железной бочки.

1. Поверхность стальной бочки объемом 200 л необходимо очистить от грязи и ржавчины, после чего распилить на три секции одинакового размера.
2. Для придания дополнительной жесткости две секции сложить вместе и сварить по контуру.
3. Низ отвала оборудуется стальной полосой, которая играет роль ножа для усиления. В усилении высверливаются отверстия диаметром 5-6 мм на расстоянии 10-12 см друг от друга.
4. Здесь же, через полученные отверстия к лопате крепится листовая резиновая полоса-предохранитель.
5. Прочно прикрепить готовый ковш к мотокультиватору.

Газовый баллон тоже может стать отличной заготовкой для изготовления отвала.

https://youtube.com/watch?v=2M5Xk-jy4RI

Особенности изготовления снегоочистительного отвала

Для обеспечения длительной службы и защиты от коррозии поверхность снегоотвала стоит покрывать грунтовкой или специальной эмалью.

Закрепленная на кромке резина защитит дорожное покрытие от повреждений. Установить ее следует так, чтобы резиновый край наступал на границу железной пластины – тогда во время снегоуборочных работ она не будет стираться.

Ширина лопаты может достигать одного метра. Для большого двора будут удобнее лопаты с шириной 2-3 м, но удобство снегоуборочных работ при этом страдает из-за громоздкости таких снегоочистителей.

При толщине металла 3 мм стандартный размер лопаты равен 1 м

Важные правила безопасности эксплуатации

• Повысить качество снегоуборки можно, оснастив мотоблок специальными грунтозацепами из металла.
• Тщательно проверяйте перед началом уборки снега высоту ковша над покрытием придомовой территории с целью предотвращения появления трещин на лопате и повреждений дорожного покрытия.
• Решетку мотоблока закройте металлическими щитками во избежание попадания в мотор снега и льда.
• Регулярно смазывайте солидолом все кронштейны и болты.
• По окончании холодов тщательно очистите мотоблочный агрегат и снегоуборочную конструкцию от остатков льда, снега, грунта и просушите. Обработайте все поверхности и узлы антикоррозийным средством.

Очевидно, изготовление лопаты для снегоочистки своими руками – вполне посильная задача. Главное – внимательно разобраться с чертежом и качественно сварить между собой все элементы снегоуборочной конструкции.

С наступлением суровой зимы возникает проблема с уборкой снега. Особенно это затрагивает владельцев частных домов и земельных участков за городом. Поэтому многие задаются вопросом, как сделать отвал для мотоблока своими руками.

Конечно, таких инструментов в специальных магазинах большое разнообразие, но не все могут позволить себе купить приспособление заводских производителей, так как такой отвал для мотоблока стоит немалых денег. При проявлении творческих навыков можно сэкономить средства и самому изготовить такое устройство, тем более что чертежи лопаты для мотоблока своими руками можно без труда найти в интернете.

Советы профессионалов

При сборке своими руками отвала-лопаты для мотоблока специалисты советуют использовать листовую сталь толщиной 3 мм. Тонкая жесть под нагрузкой будет изгибаться. Толстый металл увеличит массу навески, что создаст дополнительную нагрузку двигателю мотоблока.

Резина на нож обязательно нужна. Ее крепят так, чтобы края наступали на кромку металлической шины. При таком расположении резина меньше стирается и не дает стальному ножу уничтожать твердое тротуарное покрытие.

Во время очистки снеговых заносов на колеса мотоблока надевают противоскользящие цепи или ставят грунтозацепы

Мотоблоком с навесным отвалом оптимально убирать снежные заносы толщиной больше 50 мм. Если снега мало, вместо лопаты лучше поставить другую навеску – щетку. Чтобы колеса не проскальзывали, надевают противоскользящие цепи. При очистке участка без твердого покрытия, вместо транспортировочных колес можно поставить металлические приспособления – грунтозацепы.

Во время уборки нельзя доводить двигатель мотоблока до перегрева. Периодически ему дают время остыть. Если снег мокрый, лопата быстро залипает. Ее чаще нужно очищать. В случае повреждения отвала или прицепного устройства, работу продолжают после устранения дефекта. В противном случае при изгибе некоторых деталей произойдет перекос всей навески, что приведет к серьезным поломкам.

Дизайн

Владельцы квадроциклов ATV/UTV придают большое значение дизайну своего мототранспорта. Большинство не удовлетворяется заводским стилем и прибегает к тюнингу. В нашем интернет – магазине можно найти все, что необходимо для полноценного апгрейта квадроциклов, мотоциклов и снегоходов.

Защита для рук выполняется из прочного пластика, имеющего каркасную основу, которая крепиться к рулевым ручкам. Это означает, что аксессуар сразу же бросается в глаза, а значит и его дизайн должен быть соответствующим.

В каталоге интернет – магазина можно увидеть модели в классическом и спортивном стиле. Большой выбор рассчитан на любые пожелания покупателя. Основные позиции представлены в стиле серии «Powermadd», «Kolpin», «Can-Am» и «Dice».

Особенности комплектации

Снегоуборочные машины могут быть одноступенчатыми и двухступенчатыми.

В одноступенчатых снегоуборщиках, благодаря исправной работе шнека, снег собирается и отбрасывается на необходимое расстояние. По своей форме, он похож на вал кухонного комбайна для рубки мяса, или как писалось ранее, на штопор.

Двухступенчатые машины оборудованы шнеками и специальным лопастным ротором, который работает одновременно со шнеком. Ротор устанавливается на приводной вал таким образом, чтобы лопасть была выдвинута перед шнеком. Это значительно упрощает очистку снега, особенно момент вхождения ковша машины в снег. Чтобы вам было более понятно строение данного агрегата, предлагаем пройти по этой ссылке и рассмотреть один из вариантов роторного снегоуборщика для мотоблока Нева, но не стоит забывать, что существует множество других вариантов.

В основном лопасть ротора бывает пластиковой или металлической.

Для личного пользования идеально подойдет, как и одноступенчатая, так и двухступенчатая очистительная машина. Ваш выбор должен основываться на задачах, которые будет выполнять агрегат. Если в вашем городе не такие суровые и снежные зимы, смело конструируйте шнековую машину.

Для более снежных городов рекомендуется выбирать вторую комбинацию.

Снегоуборочные машины бывают также электрические и бензинные.

Изначально, следует определиться с тем, какая снегоуборочная машина нужна – бензиновая или электрическая? Здесь необходимо учитывать объем будущих работ, ведь если вы собираетесь убирать снег с пешеходной дорожки и расчищать дорожку к машине, то выгоднее будет соорудить эклектическую модель.

Она менее маневренна, но более доступна и выгодна в эксплуатации.

Если вы все-таки остановили свой выбор на эклектическом двигателе, обратите внимание на то, что классический электрический шнур, который используется в быту, при минусовой температуре потеряет свои технические особенности и может перестать работать. Поэтому мы не советуем вам собирать данный агрегат в собственном гараже из подручных материалов, ведь впоследствии у вас уйдёт много денег и сил на его ремонт

Лучше приобретите электрический снегоуборщик Хускварна, который стоит дороже, но прослужит вам не один сезон.

Поэтому рекомендуется приобретать специальные провода, которые будут «не бояться» морозов.

Бензиновый агрегат подойдет в том случае, если вы будете очищать площадку большой площадью. Как только вы определитесь с типом мотора, вам следует остановиться на основе для будущей машины – будет ли этот агрегат сооружен с нуля или же вы возьмете старый мотоблок как его основу?

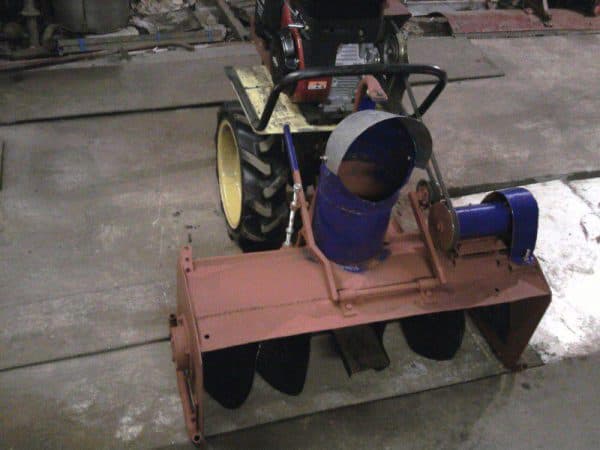

Бензиновый снегоуборщик

Второй вариант значительно облегчает задачу, ведь чтобы превратить эту деталь в снегоуборочную машину, достаточно сделать переднее оборудование навесного типа, который будет внешне похож на ковш и шнек и будет вращать лопасти, что посажены на ротор, расчищая при этом снег.

Модели из бензина все-таки считаются более универсальными, но цена их обслуживания и цена покупки деталей намного выше. Если же вас это не пугает, то смело жмите сюда и сможете ознакомиться с тем, как собрать бензиновый самоходный снегоуборщик своими руками.

Просчитайте все плюсы и минусы и выберите сами, какой тип мотора вам больше всего подойдет.

Ручной снегоуборщик подвергается большой опасности, в ковш могут попасть большие или мелкие камни в результате чего, может перестать работать двигатель. Чтобы предотвратить эти неприятные моменты, конструкцию агрегата необходимо оборудовать болтами-предохранителями или втулками.

Благодаря им к приводному валу будет присоединяться шнек и ротор. Если нагрузка достигла максимума, они сломаются, но при этом двигатель останется целым.

Отвалы для квадроциклов

Высокая маневренность, соединенная с большим тяговым усилием и мощными грунтозацепами делают обычный квадроцикл отличной базой для установки снегоуборочной лопаты.

Процесс подбора отвала включает четыре этапа. Сначала нужно определиться с установочным комплектом – конструкцией, которая крепится к раме и зависит от модели квадроцикла. Затем выбирают подрамник, после чего остается подобрать под него подходящий отвал и механизм его подъема.

Различают два вида установочных комплектов – фронтальные и центральные. Первые рассчитаны на соединение с фронтальной базой квадроцикла и предназначены для машин с небольшим дорожным просветом. Преимуществом второго вида является повышение жесткости рамы тягача и улучшение стабильности его хода при уборке снега.

Крепление отвала спроектировано таким образом, что не уменьшает дорожный просвет и не снижает проходимость машины.

Ширина снегоуборочной лопаты для квадроцикла зависит от мощности двигателя, веса машины и находится в диапазоне от 125 до 150 см.

Недорогие снегоуборочные лопаты, не имеющие подъемного механизма, оборудуются «лыжами» — специальным устройством для скольжения, которое выдерживает безопасный зазор между ножом лопаты и поверхностью покрытия.

Наиболее качественные, но при этом и самые дорогие системы отвалов для монтажа на квадроциклы выпускает американская фирма Warn. Набор, состоящий из прямой лопаты, установочного комплекта и фронтальной базы вместе с подъемным и поворотным механизмами обойдется покупателю в 59 000 рублей. Для сравнения цены на аналогичное оборудование российской компании Atvstar, но не оснащенное приводом для лопаты, находятся в диапазоне от 15 до 20 тыс. рублей.

Эффективно работать квадроциклом с навесной лопатой можно только по рыхлому снегу высотой не более 50 см и не слежавшемуся в плотные пласты.

Квадроцикл из мотоцикла

Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.

Основные комплектующие

• Передние колёса от Жигулей;
• укороченный задний ведущий мост и колёса от ВАЗ-2101;
• руль с рулевым валом от Урала;
• топливный бак и глушитель от Урала;
• карданный вал — полуось от Оки;
• ШРУС от Оки;
• седло от Урала;
• передние амортизаторы от Жигулей, усиленные ураловским амортизатором, задние амортизаторы — полностью от Урала.

Передняя подвеска квадроцикла построена на самодельных сдвоенных поперечных А-образных рычагах из квадратного профиля. Тормоза тоже позаимствованы у Жигулей — они получились без усилителя и стояночного тормоза. Привод на тормозной цилиндр подсоединён к мотоциклетной педали. Мотор охлаждается вентилятором от вазовской печки. На задних колёсах стоят покрышки с развитым протектором, на передних — обычные дорожные.

Рулевое управление получилось гибридным. Сам рычаговый руль позаимствован у мотоцикла, а остальные запчасти от автомобиля — сошка, колонка, кулаки и тяги к ним. Задняя зависимая подвеска маятникового типа вышла не очень удачной — у неё жёсткий ход, большие нагрузки кручения на узел. У квадроцикла есть передний и задний багажник. После испытаний были добавлены крылья из листового дюралюминия и резиновые брызговики.

По параметрам квадроцикл получился похожим на мотоцикл «Урал». У него чуть снизилась максимальная скорость, зато увеличилась тяговитость. Автомобильные амортизаторы лучше мотоциклетных, поэтому на квадроцикле ехать комфортнее, чем на байке. Чтобы управлять таким квадроциклом, нужна резкость и сила.

Изготовление отвальной лопаты из газового баллона

Еще одним из доступных средств для изготовления отвальной лопаты является газовый баллон. Для этого мероприятия непременно потребуется детальная схема. В ней должны быть указаны параметры применяемых запасных частей и порядок их монтирования в единую конструкцию. Работы по созданию проходят в следующем порядке.

1. Выпустить из баллона излишнее давление, если такое было.
2. Отрезать с обоих краев крышки таким образом, чтобы ширина соответствовала одному метру.
3. Разрезать по длине получившуюся трубу на 2 половинки.
4. Посредством сварочного агрегата связать эти 2 сегмента так, чтобы по высоте отвал получился приблизительно 700 миллиметров.
5. Держатель для крепления выполняется так. Из толстого железа вырезать косынку. В ней проделать ряд отверстий, чтобы вращать отвал в разные стороны. К косынке приварить отрезок трубы.
6. Подготовленное изделие приварить к снегоотвалу на уровне местоположения держателя на мотоблоке.
7. Монтаж осуществляется при помощи цилиндрического стержня.

Толщины стенок баллона хватает, в усилении необходимости нет. Однако низ можно оснастить прочной резиной, которая будет устранять разрыхленный снег и не повреждать укатанную дорогу. Для этого необходимо взять твердую резину от роторных — конвейерных линий. Ширина резиновой полосы 100×150 мм. В лопате посредством электрической дрели проделать отверстия для фиксации резины. Чтобы основательно зафиксировать резиновую полоску, нужна железная полоса 900x100x3 мм. В металле и в резине просверлить отверстия, заранее наметив по лопате. Зафиксировать посредством болтов.

Особенности комплектации и конструкции

Отвалы могут комплектоваться ножами-насадками, чтобы выравнивать почву. Резиновые элементы служат для снегоуборки. При этом не всегда устройство может быть установлено на любой мотоблок, поэтому такая возможность должна быть определена заранее.

Пружинные механизмы, как правило, изготовители не устанавливают, поскольку встреча устройства с неровностями не чревата последствиями, учитывая невысокую скорость. Не требуются и подъемно-поворотные механизмы. В итоге стоимость устройства является весьма доступной.

Для снега можно также использовать не обычные колеса, а грунтозацепы. Это даст возможность перемещаться по заснеженной территории более свободно.

Советы профессионалов

При сборке своими руками отвала-лопаты для мотоблока специалисты советуют использовать листовую сталь толщиной 3 мм. Тонкая жесть под нагрузкой будет изгибаться. Толстый металл увеличит массу навески, что создаст дополнительную нагрузку двигателю мотоблока.

Во время очистки снеговых заносов на колеса мотоблока надевают противоскользящие цепи или ставят грунтозацепы

Мотоблоком с навесным отвалом оптимально убирать снежные заносы толщиной больше 50 мм. Если снега мало, вместо лопаты лучше поставить другую навеску – щетку. Чтобы колеса не проскальзывали, надевают противоскользящие цепи. При очистке участка без твердого покрытия, вместо транспортировочных колес можно поставить металлические приспособления – грунтозацепы.

Во время уборки нельзя доводить двигатель мотоблока до перегрева. Периодически ему дают время остыть. Если снег мокрый, лопата быстро залипает. Ее чаще нужно очищать. В случае повреждения отвала или прицепного устройства, работу продолжают после устранения дефекта. В противном случае при изгибе некоторых деталей произойдет перекос всей навески, что приведет к серьезным поломкам.

Зачем может пригодится отвал

Автомобиль с приводом на все колеса можно использовать не только для путешествий по пересеченной местности. Его эксплуатационные характеристики не уступают показателям тракторов, которыми пользуются коммунальные службы.

Отвал для снега на УАЗ применяется в следующих целях:

1. Планирование придомовой территории, участка под строительство, поля и огорода. Колесный вездеход создает достаточный крутящий момент, чтобы срезать верхний слой плотного грунта и перемещать его на большие расстояния. Оборудованная ножом машина выравнивает кочки, засыпает ямы, делает участок ровным и гладким.
2. Ландшафтный дизайн. Оснащенная отвалом техника применяется для откапывания бассейнов и прудов. Глубина водоема может достигать нескольких метров в зависимости от его площади. Используется самодельный бульдозер для строительства альпийских горок, насыпей и искусственных холмов.
3. Расчистка участка от сугробов. Автомобиль с лопатой эффективно чистит снег высотой до 50 см. За небольшое время проходимая техника с отвалом способна привести в порядок садовый участок и подъездные пути к дому. Очищается вся территория, или работа ограничивается площадками, дорожками и тропинками. Снег перемещается к забору или удаляется с участка.
4. Строительство и ремонт дорог. В дачных поселках эта проблема возникает постоянно. УАЗ с полным приводом может ровнять дорожное полотно, засыпать выбоины, очищать от мусора кюветы. При движении вперед выполняется основная работа. При переключении на заднюю скорость осуществляется окончательное выравнивание.

Самодельные квадроциклы: подробный гайд

Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.

Как сделать квадроцикл своими руками

Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.

Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.

Квадроцикл из Оки

Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.

Основные комплектующие

• Руль от мотоцикла «Урал»;
• вазовские ШРУСы и межколёсные редукторы;
• 15-дюймовые передние и задние колёса от Niva Chevrolet;
• бензобак из 20-литровой канистры;
• двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.

Технические характеристики

Вес430 кгРазмеры2300х1250 ммВысота по рулю и седлу1250 / 900 ммКлиренс300 ммКолёсная база1430 ммКолея1045 ммМаксимальная скорость65 км/ч

Чертежи квадроцикла

Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.

Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа.

Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики.

Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.

Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом.

На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.

Квадроцикл из мотоцикла

Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.

Квадроцикл своими руками — полноценная техника или просто хобби?

Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение.

Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного.

Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.

На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.

Преимущества квадроциклов CFMOTO

Современный дизайн и технологииМодельный ряд CFMOTO полностью обновляется каждые 3-5 лет, а улучшения в технологиях и дизайне вносятся постоянно в течение всего периода производства.

Качественные комплектующиеНа технику CFMOTO устанавливают комплектующие признанных брендов – CVTech (Канада), Sumitomo (Япония), Delphi (Италия, Германия), Bosch (Германия).

Место для двоихВсе квадроциклы CFMOTO – полноценные двухместные модели с удобной посадкой, они позволяют свободно разместиться и водителю, и пассажиру.

Богатая базовая комплектацияУже с завода большинство квадроциклов CFMOTO имеют: лебёдку, зеркала, защиту рук, грузовые площадки, усилитель руля, легкосплавные диски и шины с грязевым протектором.

Гарантия 2 года без ограничения пробегаНа любую технику CFMOTO распространяется двухлетняя гарантия без ограничения по пробегу на все узлы и агрегаты.

Надежность и неприхотливостьВладельцы техники CFMOTO описывают ее как очень надежную и качественную. Пробег некоторых квадроциклов переваливает за десятки тысяч километров эксплуатации в самых тяжелых условиях.

Посмотреть адреса дилерских центров CFMOTO

Отвалы для квадроцикла: выбор ковша-снегоотвала для уборки снега, изготовление своими руками по чертежам с размерами, крепление

В зимнее время в глубинках, в деревнях, да и в малоразвитых городках зачастую выходишь на улицу, смотришь, а там чёрти-что. Везде снежище поколено, ни пройти не проехать. Приходиться ждать пол-дня, чтобы проехал трактор или еще какая-то снегоуборочная машина. У многих большие площади во дворе на приусадебном участке, дачах, которые также заносятся снегом. Но разница заключается в следующем: там никто не почистит ваш снег. И приходится такие объёмы воротить самому.

Конечно некоторым людям только за радость, но другим чистка снега доставляет определенные неудобства, ведь потребуется много сил и времени. И так если у вас есть квадроцикл во владениях, а лучше на гусеницах и большие территории приусадебных участков, советую приобрести отвал для квадроцикла.

Данная вещь или дополнительная составляющая квадрика просто необходима, и её покупка сделает жизнь веселей и свободней во времени, а ваши тропинки, дорожки, автостоянки, катки катания на коньках будут чистенькими. Кто не боится холода можно и детский квадроцикл достать и дать возможность ребенку порезвиться в зимнее время)).

Снегоотвал для квадроцикла – достаточно прост и быстр в установке. Его основные составляющие:

Какие виды гусениц существуют для квадроциклов

Отвал для квадроцикла изготавливается из стали, толщина которой составляет от 2 до 6 мм.

При выборке снегоотвал именно для вашего квадроцикла стоит учесть необходимые требования. Судь в следующем: отвалы отличаются по высоте и ширине. Ширина должна немного превышать ширину квадроцикла. Это объясняется следующим: во время чистки ковш должен освобождать дорогу от снега непосредственно самому АТВ, необходимо с целью более лучшей сцепки колёс с поверхностью дороги, также в этом могут хорошо помочь цепи противоскольжения. В противном случае у квадра будет затруднено и движение, и если снега много, вы не сможете почистить необходимый участок.

В зависимости от управления и способа подъёма, отвалы можно подразделить на три вида:

вот видео варианта отвала на пневмоуправлениии, смотрим интересно

Первый способ говорит сам за себя. Но тут придется немного попотеть, зато подобный снегоотвал для квадроцикла – самый доступный и дешевый вариант. Второй способ немного лучше — маневры с ковшом производит лебёдка заранее установленная на машине, третий случай – электромотор. Данный способ является самый технологичный, но и дорогой.

Помните, убирать снег сможет не каждый квадр. Мощность не должна быть меньше 300 кубиков. Иначе КПД будет небольшим.

Установка снегоуборщика на мотоблок – о монтаже в деталях

Крепление отвала к мотоблоку должно осуществляться посредством системы кронштейнов, которые следует приварить к несущей конструкции мотоблока. В качестве дополнительных фиксаторов воспользуйтесь двумя тягами, которые будут находиться в нерабочем состоянии. Тяги будут служить для того, чтобы снизить нагрузку на используемые кронштейны.

Использовать для крепления болты без кронштейнов не рекомендуется по ряду причин. Во-первых, они могут примерзнуть к конструкции, из-за чего вы не сможете снять отвал с мотоблока. Во-вторых, болты, даже анкерные, при эксплуатации мотоблока с отвалом будут поддаваться сильной вибрации, что приведет к их деформации или потере прямо во время уборки. В-третьих, болты не смогут удерживать ковш, полный снега. В результате этого крепежи рано или поздно сломаются.

Выбор и установка отвала для квадроцикла. Снаряжение и экипировка

Главная → Снаряжение и экипировка → Выбор и установка отвала для квадроцикла.

• Admin
• 24.10.2017
• 9014
• выбор отвала для квадроцикла, отвал для квадроцикла

В сегодняшней нашей статье мы уделим немного внимания выбору такого полезного аксессуара для квадроцикла как снегоуборочный отвал. А также вкратце поговорим об установке отвала на квадроцикл. Учитывая скорое приближение зимы и снежных заносов,  отвал для квадроцикла станет довольно актуальной покупкой.

Мы не будет писать о нужности или ненужности данного аксессуара с этим вопросом мы предлагаем определиться пользователям, да и ко всему же если вы читаете эту статью значит вопрос нужности остался позади и вы уже перешли к выбору.

Давайте посмотрим на что следует обратить внимание при выборе отвала. Удобство монтажа — обязательно учтите этот момент

В теплом магазине можно уделить монтажу и час, а вот на улице зимой в -20 хотелось бы максимально ускорить процесс монтажа и демонтажа отвала

Удобство монтажа — обязательно учтите этот момент. В теплом магазине можно уделить монтажу и час, а вот на улице зимой в -20 хотелось бы максимально ускорить процесс монтажа и демонтажа отвала.

Обратите внимание на толщину металла ковша (в идеале 5-6мм) и качество рамы изделия, также просмотрите сварные швы: они многое могут рассказать о добросовестности производителя. Желательно, чтобы лакокрасочное покрытие отвала было ударопрочным (порошковая краска)

Расспросите продавца о достоинствах и недостатках, а также вариантах крепежных баз отвала,  имеющихся в наличии.

Поинтересуйтесь о количестве положений поворотного механизма. Чем больше положений поддерживает отвал, тем удобней вам будет бороться со снежными заносами.

Определитесь с выбором подъемного механизма отвала.

Ручной механизм подъема ковша.

Механизм подъема с помощью лебедки вашего квадроцикла.

Также следует обратить внимание на качество крепления и пружин амортизационной системы отвала и наличие защитного кожуха, который не позволит изуродовать тротуарное покрытие расчищаемого участка. Вот основные моменты, на которые стоит обратить пристальное внимание при выборе отвала

Вот основные моменты, на которые стоит обратить пристальное внимание при выборе отвала. Перейдем ко второй части нашей статьи, а именно, к установке приобретенного девайса

Перейдем ко второй части нашей статьи, а именно, к установке приобретенного девайса.

В установке отвала нет ничего сложного, и поэтому можно отказаться от услуг специалиста и сделать все самостоятельно, сэкономив пару тысяч рублей.

При сборке пользуйтесь инструкцией которая обязательно должна быть в комплекте.

Для начала необходимо установить монтажную площадку на раму вашего квадроцикла.

Так как последнее время все больше производителей делает площадки универсальными, выберите для монтажа именно те отверстия, которые подходят для вашей модели квадроцикла.

После того,  как площадка установлена, переходите к монтажу рамы отвала на площадку.

Смонтируйте отвал на раму, выбрав нужное положение поворотного механизма.

И прикрепите трос лебедки квадроцикла к специальному крюку или кольцу на отвале.

Еще раз внимательно пройдитесь (сверившись с инструкцией)  ключом по всем крепежным болтам для того, чтобы убедиться в надежности конструкции, и смело отправляйтесь на покорение снежных преград.

Оставайтесь с нами, совсем скоро мы поговорим о том, как сделать отвал для квадроцикла своими руками.
