Змз моторы с турбиной. выбор турбокомпрессора для уаз патриот

Направление «Шеви-Турбо»

Практическая реализация проекта турботюнинга началась с продукции GM-АвтоВАЗа. На основе совместного расчета двигателя ВАЗ-2123 и агрегата наддува был выбран оптимальный по характеристикам и конструктивному исполнению турбокомпрессор – Garrett GT-17. Это серийная, проверенная в эксплуатации турбина с охлаждаемым корпусом подшипников. Она широко применяется в искровых двигателях многих автопроизводителей, в том числе в турбодвигателях SAAB 9-5. Турбокомпрессор удалось агрегатировать с двигателем без доработки коллекторов, максимально использовать штатные компоненты и ограничиться несущественными изменениями компоновки моторного отсека. Параллельно была выполнена программная адаптация турбосистемы – расчетное увеличение массового расхода воздуха было «прописано» в штатный блок управления.

Тестирование «Шеви-Турбо» на динамомет­рическом стенде показало, что номинальная мощность двигателя возросла с 81 до 105 л.с., а максимальный крутящий момент увеличился со 128 до 168 Н•м. Причем существенный прирост момента наблюдался практически во всем диапазоне оборотов. Все, кому довелось ездить на «Шеви-Турбо», отмечают, что машина шустро маневрирует в городском потоке и легко преодолевает труднопроходимые участки даже на второй передаче. Ездовые испытания подтверждают ее возросшую динамику: «Шеви-Турбо» с водителем и пассажиром ускоряется до «сотни» за 14 с против паспортных 19 с у заводской версии. Разгон с 60 до 100 км/ч на 4-й передаче занимает 22 с, что на треть меньше, чем у стандартной модели. Зафиксированная максимальная скорость в 180 км/ч ограничивается характеристиками трансмиссии. К этим преимуществам нужно добавить присущее турбодвигателю «по определению» превосходство в экономичности, акустических характеристиках и экологичности. Так что можно смело утверждать, что инженерам «Диас-Турбо» удалось значительно улучшить потребительские качества внедорожника.


Так выглядят основные перемены в моторном отсеке


Задача стыковки турбины ТВ-25 решена использованием более компактного коллектора дизельного двигателя ЗМЗ-5143

Перечень модификаций ДВС

С семейство движков 409 изготовителем включено шесть версий.

Базовый мотор 409.10 под стандарт Евро-2 с характеристиками 143 л. с., степень сжатия 9, крутящий момент 230 Нм. Зажигание модульное с пучком высоковольтных проводов, имеется датчик дроссельной заслонки.

Улучшенная модификация 40904.10 отличается от предыдущего варианта системой зажигания – индивидуальная катушка для каждой свечи, ДПДЗ здесь отсутствует, вместо него использован дроссельный узел для обеспечения Евро-3. Имеется автоматический натяжитель ремня генератора, который в 409.10 не предусмотрен.

Модификация 40905.10 имеет стандартные характеристики, предназначена для внедорожников Хантер, Патриот и грузовиков Карго, Пикап производителя УАЗ.

Силовой привод маркировки 40911.10 обладает моментом 219,5 Нм и мощностью 125 л. с. Соответствует регламенту Евро-4, предназначен для полноприводных грузовиков УАЗ с формулой 4х4 (не отключаемая).

Мотор 4092.10 не вошел в серию, создан специально для автомобилей ГАЗ Волга и УАЗ 3160 (вседорожник полноприводный). Крутящий момент в районе 225 – 235 Нм, мощность около 135 – 138 л. с.

С завода моторы имели лишь самое необходимое навесное, без ГУРа и прочего. Этим оборудованием их комплектовал уже автопроизводитель на конвейере. В механизме ГРМ используются не одинаковые распредвалы:

  • 40904 и 4905 профиль кулачков впускного и выпускного вала одинаковый, приподнимает клапаны на 9 мм;
  • 40911 профиль кулачков разный, подъем 8 мм на впуске и 9 мм на выпуске.

Технические характеристики ЗМЗ-40911.10

Количество цилиндров 4
Рабочий объем, л 2,693
Степень сжатия 9

Максимальная мощность (брутто)при частоте вращения коленчатого вала -1
, кВт (л.с.)

92 (125) 4250±100
Максимальный крутящий момент (брутто)при частоте вращения коленчатого вала, Нм (кгсм) 219,5 (22,4) 3000±200
Минимальный удельный расход топлива г/кВт (г/лсч) 279 (205)
Диаметр цилиндра и ход поршня, мм 95,5х94
Масса, кг 190
Тип двигателя Двигатель внутреннего сгорания, с принудительным зажиганием, внешним смесеобразованием и впрыскиванием топлива во впускные каналы головки цилиндров
Топливо Бензин Регуляр Евро — 92

УАЗ Патриотактивную безопасностьмоторном отсекевозможных решенийнизкого давлениятопливной системы

Коллектор с турбиной установлены на мотор ЗМЗ 409 УАЗ Патриот

До недавнего времени турбосистема для автомобилей UAZ с мотором ЗМЗ 409 (Patriot, Pickup, Hunter) существовала в виде опытно-конструкторских образцов, количество которых исчислялось несколькими десятками. Они не предназначались для свободной продажи и монтировались силами сервисных работников. Такая ситуация была отчасти обусловлена меньшим интересом со стороны потенциальных покупателей, а также объективными трудностями в выборе турбокомпрессора, приемлемого не только по техническим характеристикам и конструкции, но и по стоимости.
Дело в том, что зарубежные моторостроители давным-давно не выпускают бензиновых турбодвигателей, сколько-нибудь сравнимых с заволжским агрегатом по рабочему объему и прожорливости. Поэтому найти недорогую серийную бензиновую турбину нужного типоразмера оказалось непросто. На эту роль пробовались несколько кандидатов, в том числе и GT-17, и несколько моделей турбин Mitsubishi (MHI). Одни хорошо поднимали крутящий момент на «низах», но ограничивали его «вверху», другие – наоборот, включались в работу с большой задержкой. В конце концов, оптимальный вариант был найден. Им оказалась турбина Garrett TB-25
– модель, мягко говоря, не новая, зато полностью отвечающая всем требованиям разработчиков турбина.
С точки зрения идеологии и конструктивной схемы система наддува УАЗов идентична той, что монтируется на «Шеви». Есть некоторые отличия в исполнении. В частности, иначе решена стыковка турбины с выпускным коллектором. Если в моторе ВАЗ-2123 для этого используется литой переходный узел, то в двигателе ЗМЗ-409 штатный выпускной коллектор меняется на коллектор дизельного двигателя ЗМЗ-514 . Он значительно компактнее и имеет 4-шпилечный стыковочный фланец стандартной конфигурации.
Небольшие проблемы возникают из-за того, что поступающие для турботюнинга машины комплектуются моторами разных модификаций. У них по-разному устроены система вентиляции картера, холостого хода, дроссельный узел и т.д. Все это усложняет задачу создания универсального турбокита – скорее всего, он также будет выпускаться в нескольких версиях. Начало массового производства турбокитов для свободной продажи – дело самого ближайшего будущего. Тем временем каждый, кто хочет «зарядить» свой личный или клиентский УАЗ, сделать его более приемистым и комфортным в вождении, может обращаться в компанию «Диас-Турбо». Все, что нужно для турботюнинга «Патриотов», есть, а специалисты сервиса помогут установить и настроить систему турбонаддува.

Почему следует проводить улучшение двигателя путем чип тюнинга?

Следует уделить внимание тому, что установленный мотор обладает относительно невысокой мощностью, для движения в условиях низкой проходимости или для движения на высокой скорости по трассе ее становится недостаточно. Существует несколько методов повышения мощности двигателя

Их можно разделить на несколько групп:

  • Доработку вспомогательных систем. Примером можно назвать то, что особенности выхлопной системы могут влиять на мощность мотора. Тип установленного фильтра также определяет обороты и мощность двигателя. Как правило, в данном случае провести работы достаточно просто, так как они заключаются в замене деталей.
  • Выполнение доработки непосредственно самого двигателя. Этот способ изменения мотора требует серьезного вмешательства. Выполняют эту работу исключительно профессиональные механики, специалисты по двигателям. Допущенные ошибки могут стать причиной быстрого износа мотора. Поэтому рекомендуем доверять работу только профессионалам в рассматриваемой сфере деятельности.
  • Еще одним методом существенного повышения мощности двигателя является выполнение чип тюнинга. Подобным образом увеличить мощность и крутящий момент стало возможно относительно недавно, так как он заключается в изменении настроек работы установленного блока управления двигателем. Как не странно, при установке определенных параметров мощность может быть повышена существенна. Эти изменения – не только цифры, после чип тюнинга каждый водитель сможет почувствовать существенное повышение мощности.

Если внедорожник часто используется для движения по серьезному бездорожью или для длительной поездки на дальнее расстояние, то повышенная мощность будет нелишним. Изменения можно провести чип тюнингом, о котором поговорим далее подробно.

Тюнинг змз 406, 405, 409. Порядок и алгоритм работы.

Тема статьи – тюнинг змз 406, 405, 409. Опыт общения с семейством двигателей ЗМЗ (406, 405, 409), привел к тому, что я обозначил для клиентов три основные градации вмешательства в двигатель. Тюнинг лайт, тюнинг медиум и тюнинг хард. Если угодно их можно называть русскими словами. Первая, вторая и третья ступени доработки мотора. Правда, в данный момент обозначились дальнейшие доработки, но пока они не обкатаны, говорить о них не будем.

Тюнинг змз 406, определимся в понятиях

Вспомним классику: русский тюнинг, бессмысленный и беспощадный )). Так или примерно так )) Я занимаюсь различными двигателями уже много лет, и честно говоря, язык не поворачивается, то непотребство и глумление, которое творят над двигателями, называть тюнингом. Но наш народ уже привык к этому волшебному слову, поэтому будем пользоваться этой терминологией. Мне нравится, как данный вопрос трактуется у америкосов. Есть понятие ремонт – ставятся детали, идущие по каталогу. В нашем случае это заводские детали. Следующее понятие – рефреш (освежение). Устанавливаются детали, штатных параметров, на штатные места, но с улучшенными характеристиками. Ну и наконец, волшебное слово тюнинг. Данное понятие подразумевает внесение изменений в заводскую конструкцию. Так что если перевести на данный язык этапы тюнинга, которые я обозначил. Первые две ступени, это рефреш в чистом виде, и только тюнинг гбц, является действительно тюнингом.

Небольшое отступление. Очень долгое время я занимался ВАЗовскими двигателями. Каждый раз вскрывая их, думал, что хуже по качеству быть не может. Оказывается, может — это двигатели ЗМЗ. Правда, на форуме мотористов, ребята мне сказали, что если когда-нибудь займешься двигателями УМЗ, то изменишь свое мнение еще раз. Это я к тому, что качественные детали для данных двигателей уже способны преобразить их характеристики.

Общие положения

У всех двигателей и конструкций, есть так называемые «родовые болезни», и проявляются они одинаково. Иногда разница составляет несколько сотен километров. Статистика дама упрямая, и против нее не попрёшь. Данные этапы расписаны для тех, кто исповедует религию превентивного ремонта, то есть не дожидаться момента, когда машина раскорячится на трассе за несколько сотен километров от дома. Напоминаю, что двигатели семейства ЗМЗ 406, 405, 409 являются близнецами по своей конструкции, поэтому в дальнейшем я не буду делать данные пояснения.

Перепрошивку ЭБУ я рассматриваю как отдельно взятое действо, не имеющее отношение к «железу». Этой тематике я посвящу отдельное повествование. Тема достаточно обширна. Единственное о чем я хочу сказать вкратце, это об отношении мотористов и диагностов. Основной конфликт заключается в извечном споре, что раньше появилось курица или яйцо. Диагносты и перепрошившики иногда рассматривают свое творчество как отдельно взятый этап в тюнинге двигателя. Я как человек, имеющий академическое образование в области механики и двигателестроения, придерживаюсь точки зрения, что чиптюнинг, это лишь маленький шаг в дороге, под названием «доводка мотора».

Данные этапы касаются всех двигателей семейства ЗМЗ 406, 405, 409, не зависимо от того на какой машине они стоят. И конечно речь идет об атмосферных двигателях, без турбин и компрессоров. Все три этапа тюнинга двигателя «выстраданы» на нескольких десятках двигателей Волг, Газелей, Хантеров и Патриотов. Итак, перед вами «нулёвый» двигатель, или движок, который имеет определенный пробег. Итак, погнали

Ресурс двигателя УАЗ Патриот

Стоит отметить, что данный силовой агрегат, как заявляют производители, будет служить 200-250 тыс. км. Тем не менее, эти данные имеют отношение исключительно к идеальным условиям, каких в реальной жизни не бывает. Поскольку основные автомобили, которые комплектуются подобным мотором, относят к классу внедорожников, то и условия эксплуатации тут явно не самые простые (для тех же, кто любит погасать по бездорожью, можно смело делить эту цифру на 1,5-2 раза). Как и другие силовые агрегаты с линейки, есть возможность провести 3 капитальных ремонта до того, как силовое устройство полностью исчерпает свой ресурс.

Ряд модификаций 409 ДВС

ЗМЗ 409 относится к моторам, имеющим обширный ряд модификаций, которые устанавливались на разные марки УАЗ и Волга:

ЗМЗ 409.10

Первый, он же основной двигатель ЗМЗ 409.10. Это простой двигатель, имеющий стандартную прошивку. Данный силовой агрегат обладает мощностью 143 л., силы. Соответствие европейским требованиям по выбросам вредных веществ, Евро 2. Данная модификация устанавливалась на все модели УАЗ, выпускающийся на то время.

ЗМЗ 40904.10

ЗМЗ 40904.10 — двигатель идентичный основному мотору. Но это уже более современный двигатель, соответствующий европейским стандартам Евро 3. Электронная программа, немного задушила мощность двигателя. Она на этом моторе равна 128 л., сил. Здесь установлены новые прокладки, новая ЦПГ, датчик, указывающий давление. ЗМЗ 40904.10 устанавливался в основном на: УАЗ Хантер, УАЗ Карго, УАЗ Патриот.

ЗМЗ 40905.10

ЗМЗ 40905.10, идентичный вариант предыдущий модели, но уже с более высокими требованиями к соблюдению экологических норм, по выбросам вредных веществ. Данный мотор имел такую же мощность 128 л., сил, и соответствовал Евро 4. Он приводил в движение трансмиссию таких автомобилей марки УАЗ: Карго, Хантер, Пикап и Патриот.

4091.10

Дефорсированным вариантом 40904.10 модели представлен двигателем — ЗМЗ 4091.10. Этот мотор устанавливается на УАЗ буханках, его мощность составляет 112 л., сил. На 4091.10 модели в ГБЦ установлены другие распределительные валы, новый ресивер. Его прошивка, соответствует европейским экологическим стандартам Евро 3.

ЗМЗ 40911.10

ЗМЗ 40911.10 — мотор идентичный предыдущему движку. Используется он на УАЗ буханках и обладает такой же мощностью. А вот наличие ДАД позволяет ему соответствовать Евро 4.

ЗМЗ 4092.10

Двигатель ЗМЗ 4092.10 выпускался небольшими, несерийными партиями. Он обладал максимальной мощностью, для серии 409 двигателей — 160 л., сил. Этот мотор являлся сердцем для легковых автомобилей, Горьковского завода — ГАЗ Волга.

Результат

Было допущено ряд ошибок при замерах. Только после стенда, смотря логи, заметили что банка фильтра развернута под капот и температура воздуха на впуске просто «ужасна». Думаю что процентов 10-15, на этом потеряли точно. На графике приведен результат, полученный мной на стенде, с УАЗ Патриота. На двигателе был сделан чип-тюнинг, заменен грм, и частично доработана «голова». Данный замер был произведен в марте 2020 года. С той поры для своих клиентов я рекомендую и другую прошивку, и другие элементы ГРМ, и тюнинг гбц существенно изменился. Но это творчество можно рассматривать в качестве базового результата.

Конфигурация системы впуска

Эта операция с применением нового набора ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из самых важных моментов, влияющих на параметры силовой установки. В рассматриваемой системе происходят волновые процессы, которые настраиваются на конкретный диапазон оборотов. В штатном исполнении узел имеет неоднозначные характеристики.

К плюсам можно отнести короткий впускной тракт, рассчитанный на высокую оборотистость. С другой стороны, впускные отверстия на фильтре имеют довольно малое сечение. Сам фильтрующий элемент отличается высокой производительностью и не требует замены на нулевой вариант, который сложен в обслуживании и не отличается высокой эффективностью.

Для улучшения производительности и наполнения цилиндров на высоких оборотах, специалисты рекомендуют убрать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в монтаже системы «холодного впуска». В месте установки воздушного фильтрующего элемента оборудуется закрытый объем таким образом, чтобы воздушный поток попадал исключительно снаружи. Поможет в этом дополнительная перегородка.

Как вариант, можно ничего под капотом не отгораживать, а вывести заборник воздуха под бампер. Однако, в этом случае, возникает опасность получения при этом отмечается небольшое снижение мощности мотора.

Как прикрутить турбину на УАЗ

Не секрет, что наш автопром сильно застоялся в свое время. Внедрение таких новшеств как: подушки безопасности, усилитель руля, АКПП сильно затянулось.И если развитые страны начали все это устанавливать в автомобили массового сегмента еще в 80-е года прошлого века, то наши машины начали получать такие опции только-только.

Но пробелы есть и сегодня.

Например — бензиновые турбо моторы.

А если их нет, но очень хочется. То конечно же выход найдется!Здесь мы не будем говорить о минусах, о них подробно расписано в FAQ , поговорим о плюсах и о том как это можно сделать на примере бензинового мотора ЗМЗ-409 .

Эти двигатели устанавливаются на всю линейку продукции УАЗ. И если легкому «Хантеру» 128 лошадиных сил ещё хватает, то тяжелому «Патриоту» этого явно мало.

Как один из вариантов повысить характеристики мотора — установить турбину!Сделать это можно как самостоятельно, так и при помощи дружественного сервиса. Особых ноу-хау здесь уже нет: все, что необходимо для установки известно, надо лишь подобрать турбокомпрессор удовлетворяющий запланированным параметрам.

А параметры такие: чтобы не менять всю начинку мотора надо чтобы давление создаваемое турбиной было в пределах 0,5-0,8 бар. Остановимся на средней величине в 0,7 бар.

Опустим длинные расчеты, их примеры есть в полной версии статьи , приведем только выкладки:Расход воздуха, при 5000 об/мин составит 24,73 lb/min (фунтов в минуту)При остальных оборотах:4000 19,78 lb/min 3000 14,84 lb/min 2000 9,89 lb/min 1000 4,95 lb/min Полное абсолютное давление турбины 1,79 бар

Имея полную картину можно подобрать себе турбину.

Например берем очень популярную Garrett GT2860R и смотрим подойдет ли она нам.

Для этого отложим на графике на уровне 1,79 бар величины расхода воздуха.

В зону эффективности попали обороты с 2000 по 5500.Следовательно такая модель нам достаточно хорошо подходит.

Осталось дело за малым: сварить новый выходной коллектор, прикрутить турбину, врезать новые магистрали масла и антифриза, добавить в систему интеркулер, поставить более производительные форсунки и бензонасос, перепрошить ЭБУ, заменить воздушный фильтр и обвесить все это предохранительными клапанами.

И в итоге получить мотор с мощностью до 250 л.с., который «запулит» УАЗ с места до 100 км/ч. быстрее чем за 10 секунд.

А вот надо ли оно Вам решать только Вам. Но смельчаки уже есть

«Мягким» наддувом – по бездорожью…

Выбор потенциальных объектов для турбирования был очевиден. Популярный автомобиль Chevrolet NIVA наряду с многочисленными достоинствами (привлекательной ценой, доступными запчастями и обслуживанием и приемлемым уровнем комфорта) имеет известный недостаток – слабый двигатель. Этот недостаток настолько серьезен, что его впору назвать не «ложкой дегтя», а полновесным черпаком этого пахучего продукта переработки березовой древесины. Морально устаревший 8-клапанный мотор объемом 1,7 л с номинальной мощностью 80 л.с. и максимальным крутящим моментом 128 Н•м с трудом справляется с передвижением автомобиля снаряженной массой 1400 кг и большими потерями в полноприводной трансмиссии. Ситуация усугубляется характерным для атмосферных бензиновых моторов резким снижением и без того невысоких выходных параметров в области частичных нагрузок. Отсюда вытекает целый букет недугов, препятствующих комфортному вождению: неуверенное движение по бездорожью на пониженных передачах, недостаток маневренности в городском потоке, трудности при обгонах на трассе.

«Мягкий» наддув чудодейственно влияет на внешние скоростные характеристики мотора ВАЗ-2123

Аналогичные проблемы есть и у УАЗов. Впрысковый 16-клапанный мотор ЗМЗ-409 при солидном рабочем объеме 2,7 л демонстрирует невысокие показатели мощности и крутящего момента (128 л.с. и 218 Н•м), которые также значительно уменьшаются в области малых и средних частот вращения. Разве такой «силовой» агрегат под стать двухтонному «Патриоту»?

Инженеры компании «Диас-Турбо» поставили задачу излечить эти изделия отечественных моторостроителей от присущей им немощи с помощью турботюнинга, повысив крутящий момент двигателей в диапазоне низких и средних оборотов. Достигнутое таким образом улучшение тяговитости и эластичности моторов на этих режимах обязано кардинально улучшить внедорожные качества и активную безопасность автомобилей. Дополнительными условиями задачи стали: минимум изменений конструкции двигателя и доработок в моторном отсеке, а также приемлемая для широкого круга авто­владельцев стоимость турботюнинга.

Турбокит для «Шеви» включает все необходимое «железо»На машинах с климатической системой приходится изменять прокладку трубок кондиционера

В результате анализа возможных решений выбор был сделан в пользу системы турбонаддува низкого давления. Мировой опыт моторостроения показывает, что так называемый «мягкий» наддув при избыточном давлении до 0,4 бар увеличивает крутящий момент преимущественно в области низких и средних оборотов двигателя. В то же время такое умеренное форсирование позволяет избежать детонации без «разжатия» двигателя, промежуточного охлаждения воздуха или перехода на высокооктановый бензин, использовать штатные элементы топливной системы и системы управления (расходомер, форсунки и т.д.) и сохранить ресурс мотора и трансмиссии.

«ЗМЗ-406 Турбо»: тюнинг

Второй способ усовершенствования рассматриваемого двигателя заключается в монтаже наддува. Для того чтобы приспособление нормально переносило высокое давление, следует установить усиленный поршневой блок. Остальная конструкция идентична преобразованиям, проводимым при атмосферной модернизации.

Монтируется турбина типа Garrett 28 с соответствующим коллектором, пайпинги, интеркулер, форсунки 630 сс, выхлопная система на 76 мм, ДАД+ДТВ. Выходная мощность в результате получится не менее 300 «лошадок». При желании можно поменять форсунки на конфигурацию 800 сс, что позволит еще увеличить мощность двигателя, однако такая система приведет к быстрому износу агрегата. Потребуется монтаж нового компрессора, например Eaton M90. Затем нужна его точная настройка. Как показывает практика, такая модернизация позволяет получить мотор без провалов, тяга которого ощущается уже с низов.

«ЗМЗ-406 Турбо»: тюнинг

Второй способ усовершенствования рассматриваемого двигателя заключается в монтаже наддува. Для того чтобы приспособление нормально переносило высокое давление, следует установить усиленный поршневой блок. Остальная конструкция идентична преобразованиям, проводимым при атмосферной модернизации.

Монтируется турбина типа Garrett 28 с соответствующим коллектором, пайпинги, интеркулер, форсунки 630 сс, выхлопная система на 76 мм, ДАД+ДТВ. Выходная мощность в результате получится не менее 300 «лошадок». При желании можно поменять форсунки на конфигурацию 800 сс, что позволит еще увеличить мощность двигателя, однако такая система приведет к быстрому износу агрегата. Потребуется монтаж нового компрессора, например Eaton M90. Затем нужна его точная настройка. Как показывает практика, такая модернизация позволяет получить мотор без провалов, тяга которого ощущается уже с низов.

Тюнинг двигателя ЗМЗ 409

Владельцы машин с этим двигателем в погоне за большими мощностями довольно часто идут на радикальный шаг – замену двигателя на подходящие дизельные агрегаты от мощных импортных внедорожников. Этот шаг позволяет сделать автомобиль гораздо «сильнее» и динамичнее, но стоимость решения может оказаться для рядового УАЗовладельца неприемлемо высока.

Но есть и менее затратные варианты тюнинга:

  1. Чипование двигателя. ЗМЗ 409 оснащен блоком управления МИКАС 7.2 или 11, который поддается перепрошивке. С помощью специального оборудования и ПО можно переназначить некоторые параметры логики блока, сделав двигатель «резвее» и приемистее.
  2. Установка турбины или компрессора. Это достаточно популярный шаг, форсировать двигатель компрессором или газовой турбиной стоит несравнимо дешевле покупки нового двигателя, и дает ощутимый прирост мощности. В среднем, турбина позволяет увеличить «силы» двигателя примерно на 30%.

Особенности конструкции

Кроме микропроцессорного управления КМПСУД, двигатель ЗМЗ 409 имеет следующие нюансы:

  • цилиндры изготовлены в чугунном блоке ;
  • крышки подшипников не обладают взаимозаменяемостью, так как подогнаны по месту;
  • масляный картер сделан из отдельной детали, что облегчает промывку системы смазки и замену масла;
  • ГБЦ имеет оригинальные размеры, от предыдущих серий не подходит;
  • распредвалы, не только обеспечивают вертикальное перемещение гидротолкателей, но и вращают их для равномерного износа;
  • благодаря гидрокомпенсаторам отпадает необходимость периодической регулировки зазоров клапанов.

Варианты тюнинга мотора

Создан двигатель ЗМЗ 409 преимущественно для внедорожников с характерными эксплуатационными режимами – тяговитость необходима на малых оборотах для повышения проходимости транспортного средства, поэтому тюнинг путем установки широкофазных распредвалов здесь абсолютно бесполезен.

Следует использовать следующую схему:

  • доработка ГБЦ – шлифовка каналов, форсунки 440СС;
  • улучшение впускного тракта – турбина Garret 17, соответствующий ей впускной коллектор и охладитель воздуха – интеркуллер;
  • модернизация выпускного тракта – прямоточный 63 мм выхлоп с обязательной настройкой.

Таким образом, в 2001 году производитель ЗМЗ выпустил очередное семейство моторов 409 для грузовиков и внедорожников. В него вошли модификации 409.10, 40904.10, 40905.10, 4091.10 и 40911.10. Исключительно для ГАЗ Волга вне серии разработан ДВС 4092.10 мощностью 160 л. с.

В отечественном автопроме особой популярностью и распространенностью пользуется двигатель ЗМЗ 409.

Комплектовались данным силовым агрегатом в основном автомобили УАЗ «Патриот». ЗМЗ 409 ставили также на «Газели» и «Соболи».

Конвейерное производство данной модели мотора началось в 1996 году. На сегодняшний день на базе данного ДВС выпускается несколько моделей агрегатов объемом от 2,3 до 2,7 литров.

Устанавливался двигатель 409 в основном на автомобили отечественного производства марок УАЗ и ГАЗ. Все силовые установки данного поколения производятся с установленным нейтрализатором газов и полностью соответствуют стандартам Евро-2. Расход топлива двигателя ЗМЗ 409 составляет 12 литров.

Двигатели ЗМЗ 409 за все время производства несколько раз изменялись и дорабатывались. В 2003 году модификации подверглась система распределительных валов.

Изготовленные из пластика башмаки натяжителей были заменены на звездочки, благодаря чему удалось избавиться от проблемы быстрой поломки гидравлических толкателей по причине загрязнения моторного масла продуктами износа пластика.

После перехода завода-производителя ДВС на импортные комплектующие была произведена замена системы распределительных валов в двигателе ЗМЗ 409. Это позволило повысить надежность силового агрегата.

Как чип тюнинг влияет на ресурс двигателя

Заводской ЗМЗ 409 выдает порядка 128 сил и 210 Нм крутящего момента, что весьма скромно для автомобиля массой в 2,5 тонны. При индивидуальной настройке двигателя вполне реально получить на выходе уже 161 сил 250 Нм без потери ресурса. Прошивки, рассчитанные на массовое применение дают меньший «приход». Однако, нужно понимать, что эта особенность, в том числе заводской прошивки — не что иное, как необходимость, невозможность сделать иначе.

Не существует двух абсолютно одинаковых моторов на УАЗ Патриот, все равно будут отличия, пусть даже не очень существенные. Именно поэтому завод производитель использует такую программу ЭБУ, которая максимально подойдет для всех двигателей, предназначенных конкретной модели авто. Эта программа, как правило, имеет лучшие показатели по топливной экономичности, но не всегда по мощности.

Было бы неплохо еще замерить компрессию.

Но, прежде чем делать чип тюнинг двигателя вашему УАЗ Патриоту, необходимо провести диагностику автомобиля. Вполне возможно, что мотор вашего Патрика имеет сильный износ, в таком случае дополнительная нагрузка ему противопоказана. Игнорирование этого момента приведет к снижению ресурса мотора, либо, что еще хуже, к его поломке. Еще одним вариантом чип тюнинга УАЗ Патриот с ЗМЗ 409 — является установка сразу двух видов прошивок.

Для осуществления задуманного, вам придется установить специальный контроллер и тумблер в салоне автомобиля, который будет отвечать за переключение программ ЭБУ. Таким образом, водитель сможет сам выбирать необходимую программу, в соответствии с дорожными условиями (трасса или бездорожье). Такой подход позволит добиться еще большей топливной экономичности, по сравнению с заводской прошивкой.

Особенности конструкции

Кроме микропроцессорного управления КМПСУД, двигатель ЗМЗ 409 имеет следующие нюансы:

  • цилиндры изготовлены в чугунном блоке ;
  • крышки подшипников не обладают взаимозаменяемостью, так как подогнаны по месту;
  • масляный картер сделан из отдельной детали, что облегчает промывку системы смазки и замену масла;
  • ГБЦ имеет оригинальные размеры, от предыдущих серий не подходит;
  • распредвалы, не только обеспечивают вертикальное перемещение гидротолкателей, но и вращают их для равномерного износа;
  • благодаря гидрокомпенсаторам отпадает необходимость периодической регулировки зазоров клапанов.

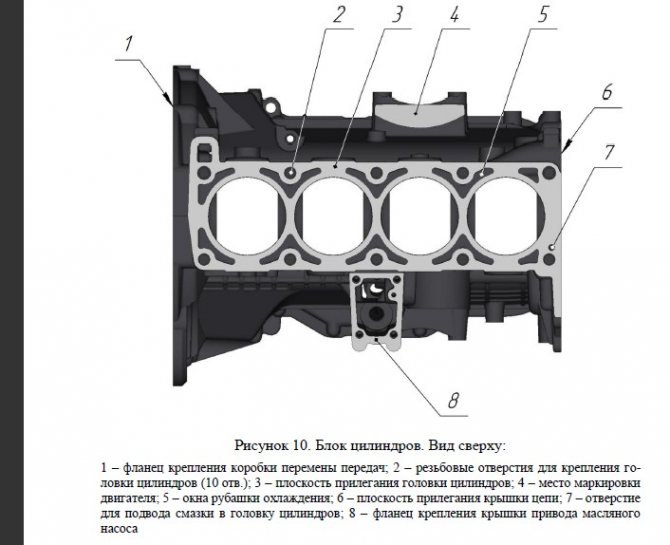

Блок цилиндров


ГБЦ ЗМЗ 409


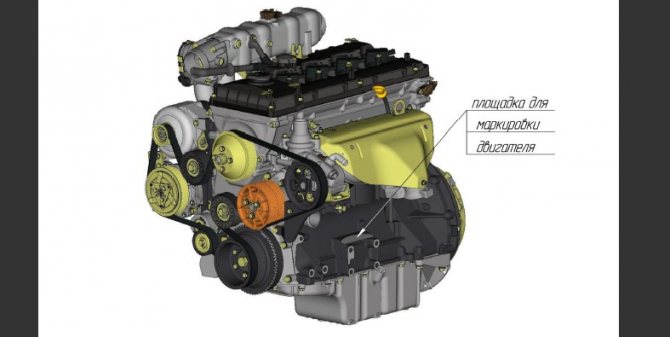

Конструкция двигателя ЗМЗ 409
