Знакомимся с недостатками и надежностью вариатора lineartronic cvt от subaru

Горизонтально-оппозитные моторы Boxer

Поговаривали, что японцы собирались построить четырехцилиндровый бензиновый мотор объемом 1,0 литра. Но в Subaru опровергли эту информацию: пока они не планируют кардинально менять свою моторную стратегию. Основные обновления коснулись атмосферных бензиновых агрегатов FB20 и FB25, которые обзавелись непосредственным впрыском. Двухлитровый FB20 уже ставят на XV, а мотор объемом 2,5 литра засветился пока лишь на Форестере новой генерации.

Японские инженеры не игнорируют прихотливость систем непосредственного впрыска, особенно в российских условиях. Они заверили меня, что долго испытывали новый XV с обновленным мотором FB20 на наших дорогах и, несмотря на плавающее качество топлива, остались довольны результатами.

Непосредственный впрыск на этих моторах внедрили ради небольшого снижения расхода топлива и улучшения экологичности, которых удалось достичь путем легкого повышения крутящего момента в зоне низких оборотов двигателя с сохранением его пиковых показателей. Мощность возросла лишь на 6 л.с. (для нашего рынка — максимум 150 л.с.). Не слишком ли большая жертва в угоду экологии? Моторы с непосредственным впрыском склонны к засорению топливных форсунок и образованию отложений на тарелках впускных клапанов.

У мотора FB20 существенно возросла степень сжатия — с 10,5 до 12,5. Инженеры переработали 80% деталей, включая блоки цилиндров, коленчатый вал, поршни и выхлопную систему. Мотор «похудел» на 12 кг, из которых почти 2 кг пришлось на блоки цилиндров. Под нож, видимо, не пошел несущий скелет, поскольку жесткость на кручение шорт-блока возросла на 10%. Главная задача, стоявшая перед инженерами, - снизить вращающиеся массы и потери на трение.

Подобные нововведения поневоле заставляют задуматься о надежности мотора… Однако есть хороший пример — бензиновый двигатель Mazda Skyactiv 2.0. При его разработке схожим образом переработали агрегат-предшественник (MZR 2.0), внедрив непосредственный впрыск и подняв степень сжатия аж до 14,0. И Skyactiv показал себя очень достойно, хотя он сложнее нового FB20.

Вот несколько нехитрых правил, помогающих сберечь здоровье таким моторам. Заливайте только хороший бензин — этим вы продлите жизнь форсункам и ТНВД. После длительной езды по пробкам дайте двигателю подышать полной грудью на свободной дороге — это тоже отсрочит момент критического засорения форсунок. Избегайте длительного прогрева мотора на холостом ходу. В этом режиме создается обогащенная топливовоздушная смесь, форсунка впрыскивает больше топлива, но, когда двигатель холодный, на холостых оборотах оно не успевает должным образом перемешаться с воздухом. В результате со стенки цилиндра, расположенной напротив сопла инжектора, активно смывается масляная пленка, из-за чего ускоряется износ цилиндропоршневой группы.

Особенности автомобиля с коробкой вариатор

Вариатор – бесступенчатая коробка передач, работа которой основана на плавном изменении передаточного числа. Аббревиатуру CVT – Continuously Variable Transmission с английского языка переводится, как постоянно изменяющаяся трансмиссия. Это общепризнанное название вариаторной коробки передач. Благодаря удачному соотношению между нагрузками и оборотами коленчатого вала, более эффективно используется мощность двигателя. Кроме того, уменьшается расход топлива, осуществляется плавный разгон автомобиля. В машине с вариатором чувствуется комфорт, благодаря отсутствию рывков при движении, которое стало возможным из-за непрерывного крутящегося момента.

Бесступенчатый вариатор Lineartronic

Применяются вариаторы в основном на легковых автомобилях из-за ограничения мощности, но область применения постепенно расширяется. Существует большое количество разных видов вариаторов, но наиболее востребованными считаются клиноременные.

Клиноременной вариатор может иметь одну или две передачи, в его конструкцию входят ремни и шкивы. Диаметр шкива меняется благодаря двум коническим дискам. Поначалу ремни были резиновыми, главным их недостатком была недолговечность. Затем стали выпускать металлические ремни.

Шкивы и ремень вариатора

На некоторых вариаторах устанавливают вместо ремня металлическую цепь, такие коробки передач называют клиноцепными.

Благодаря особенностям конструкции вариаторной передачи, в автомобиле отсутствует задняя передача. Для осуществления движения назад авто оборудовано специальными механизмами – планетарными редукторами. Для управления диаметром шкивов, работой сцепления, планерными редукторами вариатор оснащен электронной системой управления.

Таким образом, основными составляющими вариаторной коробки передач Subaru Forester являются:

• специальный механизм, обеспечивающий крутящий момент и разъединение между коробкой и двигателем при включении нейтральной передачи;
• механизм для осуществления заднего хода;
• вариатор;
• электронная система управления.

Для долгосрочной работы вариатора следует соблюдать следующие правила:

• следить за уровнем и качеством жидкости, своевременно доливая и меняя ее;
• не нагружать сильно коробку передач в зимний период;
• контролировать исправность датчиков и разъемов, вовремя устранять обрывы.

Качественное техобслуживание вариатора продлит срок его службы.

Характерные поломки

При нещадной эксплуатации и повышенной нагрузке на вариатор отмечались неисправности блока управления, который полностью обездвиживал автомобиль, после чего необходимо было доставлять машину на эвакуаторе в сервис. Слабым местом этой трансмиссии считается гидроблок, который при использовании не слишком чистого качественного масла быстро забивался, после чего требовалось выполнять ремонт вариатора Субару Форестер.

На коробках передач с большим пробегом изнашивался масляный насос, для его восстановления использовались специальные ремкомплекты с клапанами с увеличенным диаметром. Могли отмечаться также неисправности степ-мотора, который отвечал за передачу мощности.

О слабых местах и особенностях обслуживания

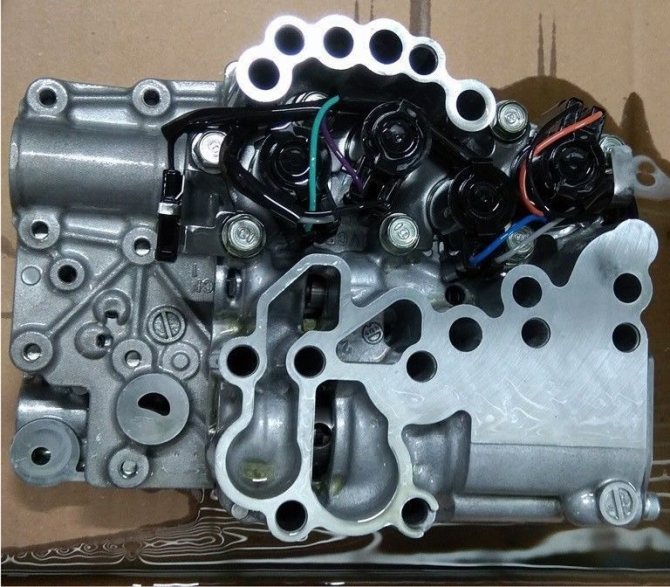

Один из проблемных элементов Lineartronic CVT — это гидроблок. Из-за узких каналов он забивается сторонними частицами, которые появляются в масле в процессе в эксплуатации. При выходе из строя соленоидов приходится менять весь узел в сборе.

Передача крутящего момента осуществляется за счет трения между цепью и металлическими конусами. Это приводит к довольно быстрой выработке контактирующих поверхностей. Примерно на середине второй сотни тысяч пробега необходима замена и самой цепи, и конусов.

В старых коробках Субару для подачи масла использовались трубки из алюминия. Типичная проблема тех вариаторов — поломка трубок. В более поздних версиях производитель заменил хрупкий метал на пластик, это позволило устранить проблему.

Трансмиссия не предназначена для длительной езды на задней передаче. Если владелец имеет привычку часто использовать задний ход, срок службы КПП значительно сокращается.

Что касается замены трансмиссионной жидкости, кратность процедуры зависит от условий эксплуатации авто. При использовании машины в условиях сурового климата, при частой езде по бездорожью делать это нужно каждые 45 тыс. км. Учитывая то, что во многих регионах России холодные зимы, а дороги оставляют желать лучшего, эта рекомендация актуальна для большинства обладателей Субару с вариатором. Использовать нужно только фирменное масло субару, предназначенное для вашей модели вариатора. Попытки использовать другую трансмиссионную жидкость заканчиваются серьезными поломками. Один из симптомов, который говорит о необходимости срочно менять масло — ситуация, когда в процессе торможения глохнет двигатель. Это повод для срочного визита в сервис.

Согласно статистике авторемонтных мастерских, вариатор Lineartronic CVT не относится к ненадежным трансмиссиям. Эта коробка ломается нечасто, особенно на первой сотне тысяч пробега. Большая часть проблем связана с неправильной эксплуатацией или естественным износом запчастей.

Стоит ли покупать Субару с вариатором? Если вы любите комфорт, размеренную езду, не увлекаетесь прогулками по бездорожью, не планируете буксировать прицепы, то эта трансмиссия будет каждый день радовать вас и исправно служить длительное время. Для поклонников экстремальных поездок, желающих передвигаться на автомобиле везде, независимо от качества и наличия дорожного покрытия лучше сделать выбор в пользу механики. Lineartronic CVT в таких условиях не прослужит долго и не оправдает надежды своего владельца. Несмотря на то, что Subaru позиционирует некоторые свои модели как внедорожники, многие приобретают их для повседневных городских поездок, поэтому вариатор нашел своих поклонников и пользуется спросом.

Цепь от Multitronic, Lineartronic от компании Luk

Первое поколение вариаторов с гидроблоком, размещенным в нижней части трансмиссии, версия TR690.

Разборка трансмиссии Subaru TR-580

Разборка корпуса системы AWD аналогична TR690 и не представляет сложностей. Подробно я рассказывал об этой процедуре в предыдущем номере. Различия двух моделей Lineartronic начинаются на следующем этапе. После снятия механизма полного привода нужно разобрать механизм паркинга, затем снимается корпус трансмиссии. И вот здесь мы увидим конусы вариатора. Вторичный шкив закрыт дефлектором, который тоже придется снять.

Будьте аккуратны с защелками на пластиковых направляющих цепи, они очень хрупкие.

Для снятия цепи потребуется специальное приспособление. Оригинальный инструмент Subaru стоит дорого, но этот элемент можно изготовить самостоятельно из стальной пластины толщиной 4,7 мм

Внимание, размеры на фото – в дюймах!

Необходимо быть особо осторожным при разборке конусов, так как под ретейнером установлена мощная пружина.

После снятия цепи можно снять конусы. Затем корпус главного плунжера (Manual Valve), корпус муфты Reverse.

Обратите внимание на положение тарельчатой пружины (пружины Бельвиля) в муфте Reverse, аналогичная есть и в муфте Forward.

После снятия Reverse мы увидим планетарный редуктор. Солнечная шестерня устанавливается канавкой к барабану!

Теперь можно вытащить из трансмиссии входной вал в сборе с муфтой Forward.

Затем снимаем крышку переднего дифференциала вместе с выходным валом. Разбираем передний дифференциал и вытаскиваем его из корпуса. При этом будьте аккуратны с боковыми алюминиевыми гайками переднего дифференциала. Они регулируют преднатяг подшипников дифференциала, а также положение дифференциала относительно выходного вала трансмиссии – это одна из регулировок пятна контакта гипоидной передачи. При сборке их надо будет поставить в то же положение, в каком они находились. Поэтому перед откручиванием необходимо пометить их положение относительно корпуса и при откручивании посчитать количество их оборотов и записать его.

Наконец, снимаем переднюю крышку трансмиссии и добираемся до масляного насоса, который тоже можно разобрать и проверить на износ.

Слабые места Субару ХВ

• Автомобили с ГБО;
• Высокий расход масла в двигателе;
• ЛКП;
• Вариатор;
• Двигатель.

Теперь подробнее…

Все проданные комплектации Subaru   оснащены новым двигателем FB серии с поперечным расположением и горизонтальным ходом поршней, что является особенностью двигателей всех Субару. От замены до замены, а это около 15 тыс. км, заливается около 4 литров низковязкого масла. Официальные дилеры используют моторное масло 0W-20 для экономии топлива. При покупке, спросите у хозяина, какой расход масла у него. Если же расход составляет около литра, как указано в руководстве по эксплуатации, то это считается допустимым. Если же продавец сообщит, что двигатель вообще не расходует масла, то это либо лукавство, либо не знание.

Если на автомобиле Субару стоит газовое оборудование и его пробег более 60-100 тыс

км, то при принятии решения о покупке автомобиля с ГБО важно проанализировать «за» и «против». Даже самое современное оборудование на поперечном двигателе Субару после 60000 км

требует не только регулировки клапанов, но и дополнительных проверок на автосервисе, что потребует значительных затрат. Поэтому перед покупкой Subaru XV с ГБО необходимо правильно принять решение.

Двигателя ставились на XV бензиновые и дизельный 2.0, но официально в нашу страну завозились только бензиновые. Бензиновые 1.6 и 2.0 л. двигателя отличаются расходом около 9-11 л./100 км. Если при запуске мотора продолжает гореть чек двигателя, то вряд ли стоит дальше разбираться, в чём дело. Ремонт двигателей Субару достаточно дорог, поэтому любые горящие лампы индикации связанные с двигателем на приборной панели говорит о том, что с мотором не все в порядке.

Как и у каждого автомобиля из вторых рук, на капоте и переднем бампере должны быть сколы. Если их нет, а фары выглядят новыми, то обязательно откройте капот и посмотрите состояние болтов крепления и лонжеронов. Они должны быть симметричны и без следов откручивания и ремонта. Более точные данные могут дать измерения прибором толщины краски крыши, стоек и кузова по кругу. При показаниях прибора увеличенной толщины лакокрасочного на крыше и на стойках, следует отказаться от этого авто, так как возможно данная машина была в аварии и вследствие чего ремонтировалась.

Кроме механической коробки, на XV ставился цепной вариатор, имеющий специальный режим для езды с отключённым ESP. Вариатор некоторым не нравился из-за растянутости разгона, но если авто при езде и в положении N не дёргается, то он прослужит еще достаточное время

Но важно помнить, что практически все вариаторы на любых марках и моделях автомобиля не такие уже и долговечные, как автоматические или механические коробки

— Рулевая рейка (косяк многих автомобилей);
— Катализаторы;
— Течь крышки радиаторы;
— Выход из строя вкладыша шатуна.

Основные недостатки Subaru XV

1. Отсутствует подочечник;
2. Короткий подлокотник;
3. Маломощный обдув краев лобового стекла;
4. Небольшой объем багажного отделения;
5. Шумоизоляция;
6. Из-за формы кузова и воздушных потоков автомобиль быстро покрывается грязью;
7. Скрип сидений;
8. Сверчки в передней панели;
9. Слабая работа омывателя фар.

Вывод.

Покупая такое авто можно получить достойный полноприводный автомобиль производства Японии для наших дорог

Но важно помнить, что при покупке автомобиля необходимо тщательно провести диагностику, как визуально, так и с помощью специального оборудования, дабы избежать последующих значительных финансовых затрат. Следует знать, что Субару ХВ в обслуживании приходится дороже, чем некоторые другие японские автомобили

Какое масло лить в вариатор

Замена масла в вариаторе даже более критична, чем в классических АКПП Субару, потому что трение происходит по схеме «металл-металл». Из-за своей конструкции вариатор тонко реагирует на качество жидкости, поэтому используемая жидкость, можно сказать, уникальна: она одновременно служит для отвода тепла, смазки и усиления трения между ремнем и шкивом для исключения проскальзывания.
Как известно, Субару с первой модификацией вариатора RTR690 начали производить в 2009 г., а в 2013 г. появились автомобили с вариатором второго поколения TR 580. Первоначально рекомендованным было масло Subaru CVT Oil Lineatronic (арт. K0425Y0710, цвет зеленый).
После снятия с производства K0425Y0710 в вариаторы стали лить масло SUBARU CVT Oil Lineartronic ll, являющееся совместимым с вариаторами обоих поколений (арт. K0425Y0711, сине-зеленый).

Наряду с  Lineartronic  компания Субару предлагает к использованию полностью синтетическое трансмиссионное масло Subaru CVT C-30 Oil  (арт. SOA868V9245, цвет янтарный) и Idemitsu CVTF, которое не уступает по качеству Lineartronic ll, а кроме того, в 2,5 — 3  раза дешевле.
Для турбированных версий с TR 690 оптимальным считается SUBARU High Torque CVT Fluid (арт. K0421Y0700, цвет красный), позволяющая выдерживать больший крутящий момент. Эта же жидкость применима для вариаторов, установленных на Субару с атмосферным двигателем.

Можно также встретить жидкость Subaru i-cvt (K0415YA090) или Subaru i CVT-FG Fluid (K0414Y0710), но нужно иметь в виду, что она подходит только для малолитражных автомобилей.

Учитывая, что не любые масла для CVT совместимы, стоит подходить к вопросу его замены очень ответственно. Если вы решили сделать это самостоятельно, покупайте расходники только в проверенном месте. Если едете в сервис – только в надежный.

Субару на Лихоборке занимается этим вопросом много лет и накопила практический опыт.

Subaru Impreza

Этот автомобиль имеет довольно спортивную внешность и резвый характер. Уживаются ли эти характеристики с вариатором.

Марина, 27 лет

Я люблю машины с характером, для меня это именно Субару. На механике я уже накаталась, свой водительский стаж я начинала нарабатывать на ВАЗовской «шестерке». Так что теперь хочется комфорта. Робот для резвого автомобиля не рассматриваю, а вот вариатор — самое то. Езжу я не особо спокойно, но и агрессивной мою манеру вождения назвать вряд ли можно. Так что думала, что коробка без проблем прослужит обещанные производителем 200 тысяч пробега.

К сожалению, откаталась всего 120 тысяч, и начались проблемы. Какие-то сторонние звуки, падение динамики, нечеткое переключение передач. В сервисе пытались разобраться, в чем проблема, но решили разбирать коробку. В итоге цепь и конусы под замену. Также накрылся пакет фрикционов. Короче, цена ремонта меня расстроила, не ожидала таких неприятностей.

Жалобы владельцев Lineartronic

Многие считают, что автомобили с вариатором «одноразовые» и начинают ломаться ровно после окончания срока гарантии. В нашей стране принято покупать б/у машины, поэтому многих автолюбителей волнует, как будет вести себя вариатор на автомобиле с пробегом. Ресурс многих его деталей действительно не превышает 150-200 тыс. км, поэтому приобретение транспортного средства, которое изрядно покаталось по российским дорогам, обычно связано с затратами на ремонт трансмиссии.

Любители бездорожья высказывают недовольство проходимостью машин с вариатором. Ручное переключение подрулевыми лепестками не всегда спасает ситуацию. Для бездорожья намного больше подходит типтроник или старая добрая механика. В линейке Субару есть автомобили, которые позиционируют как внедорожники, поэтому многие, купившие такое транспортное средство, расстраиваются, понимая, что его нельзя использовать для поездок по пересеченной местности, песку, рыхлому снегу. Следует знать, что срок службы коробки при эксплуатации в таких условиях существенно сокращается.

Наши рекомендации по интервалам замены масла.

• при 30 тысячах км пробега мы настоятельно рекомендуем делать частичную замену масла CVT
• при пробеге 60 тысяч – полную замену жидкости, когда при помощи специального оборудования удаляются различные отложения из системы масляного охлаждения, старое масло и вытесняется замещается свежим.
• остальное – на усмотрение автовладелца

В нашем техцентре вы найдете жидкости для вариаторов самого высокого уровня – Idemitsu, точно такое, которое заливают в автомобили на конвейере автозавода,  или Lineartronic ll для нагруженных вариаторов.

Если вы дорожите своим временем и вам нужна гарантия качественного выполнения работ, смело звоните по тел.: +7 (925) 041-97-17.
Наши мастера помогут вам кататься, как сыр в масле.

Двигатель Субару XV: основные проблемы

Течет масло из двигателя

Традиционный для Субару оппозитник, практически, не вызывает нареканий. Машина, помимо ремня, может быть укомплектована цепью ГРМ, которая имеет устройство, защищающее агрегат от поломок даже при резком старте. Цепной привод отличается значительно более длительным сроком функционирования (при нормальных условиях эксплуатации – до 200 тысяч км пробега).

Но кое-что все-таки требует внимание. На машины, поставляемые на российский рынок, в основном устанавливают атмосферные движки серии FB, которые грешат такой неприятностью, как течь масла

Конструктивная недоработка постелей распредвалов приводит к тому, что герметик постепенно вымывается маслом, особенно активно это происходит при перегреве двигателя. А в результате, прокладки передней крышки ГРМ начинают пропускать масло.

Как скоро проявится эта «болячка», зависит от разных факторов, но в среднем, с FB20 это происходит при пробеге в районе 65 – 70 тысяч км. Некоторые автомобилисты не обращают внимания на запах масла в салоне и масляные пятна на стоянке. Если же вы не хотите с этим мириться, то рекомендуется отправиться в специализированный автосервис Субару. Стоимость ремонта начинается от 45 тыс. рублей в зависимости от того, насколько запущена ситуация.

Увеличивается расход масла в двигателе

Оснований для увеличенного потребления масла в Субару XV (по-простому, масложора) может быть несколько. Конечно, не стоит сбрасывать со счетов и механические неисправности мотора, но самой банальной причиной может оказаться грязный радиатор. Если соты радиатора забиты мусором и пылью, Двигатель получает недостаточное охлаждение, что вызывает его перегрев, масло теряет свои свойства, повышается его вязкость, образуется сажа. Из-за этого поршневые кольца закоксовываются, резиновые элементы утрачивают эластичность и уплотняющую функцию, масло просачивается в камеру сгорания, за счет чего и увеличивается его расход. Особенно остро эта проблема ощущается у 2-литрового движка выпуска до 2014 года (после первой сотни тысяч пробега расход может достигать 200 грамм на 1000 км).

Впрочем, не важно, что стало толчком к такому положению вещей. Не стоит просто доливать масла и дожидаться момента, когда оно начнет уходить литрами, потому что это может стать предвестником неполадок с мотором

Последствия использования некачественного масла в Субару XV

Нужно отметить, что двигатели XV требовательны как к качеству топлива, так и качеству масла

Причем важно не только какое, но и сколько масла лить в двигатель Субару, а также, с какой периодичность производить замену масла. И если какие-то другие машины способны «переварить» не самые лучшие расходники, то субаровским моторам требуется брендовая синтетика, которую рекомендуется менять с определенной частотой: для атмосферников – примерно раз в 10 тысяч км, для турбо – раз в 5 –7 тысяч км

Познакомиться с регламентом технического обслуживания автомобиля Субару XV можно в тематической статье в блоге СУБАРУ КЛУБ СЕРВИС.

Чем опасно некачественное масло для XV: если использовать несоответствующее масло, пропустить падение его уровня, допустить сильное потемнение жидкости, то шатунные вкладыши могут износиться. Появившийся люфт спровоцирует столкновение поршня с головкой блока и, как следствие, деформацию или полное разрушение шатуна. Капитальный ремонт выльется в копеечку, его стоимость может превысить 200 тысяч рублей.

XV-283

И все же наиболее продвинутым юзерам японцы постарались угодить: мультимедийное устройство с «тач-скрином», навигацией и «блютузом» есть в списке опций. Оно недурственно с точки зрения функциональных возможностей, однако далеко от идеала с точки зрения удобства пользования. Отклики на нажатие кнопок замедленные, виртуальные клавиши мелковаты, а простейший процесс прокладки нужного маршрута зарыт в меню чересчур глубоко. К слову, даже такую мелочь, как «ночное» затемнение дисплея, при включенных фарах просто так выключить не удастся — без него же монитор в дневное время оказывается подслеповатым.

А вот диван машины критиковать не за что — как, впрочем, и хвалить: он вполне просторен и удобен. «Субару» не рекордсмен, но и не аутсайдер — в упражнении «сам за собой» у человека ростом 180 см остается ощутимый запас перед коленями над головой. Профиль подушки и угол наклона спинки инженеры выбрали так, что поводов для неудобства не возникает. Плафоны подсветки, подстаканники, карманы в дверях, крючки для одежды — все здесь есть. Правда, практичный кармашек имеется только на спинке пассажирского кресла — нашли ведь на чем сэкономить!

Коробка передач Субару XV: как избежать поломок

По надежности коробка передач Субару обгоняет КПП других производителей. Полный привод отлично ладит и с вариатором, и с механикой (хоть в XV она встречается нечасто).

Правда, все же есть пара узких мест: иногда у вариаторов Lineartronic TF580 и TR690 (турбо) без видимой причины срабатывает датчик перегрева масло CVT. Паниковать не нужно, просто рекомендуется своевременно заменять трансмиссионное масло. Кстати, профессионалы советуют делать это чаще, чем указано в документации к авто (для МКПП – каждые 50, а для вариаторов – каждые 60 тысяч км).

Остальные элементы привода, такие как многодисковая муфта в вариаторе, карданный вал и редукторы, ломаются исключительно редко.
