Армейский камаз-5350: характеристики нового военного самосвала

История разработки бронеавтомобиля «Тайфун»

Как известно, все армии мира используют автомобильный транспорт. С его помощью осуществляется снабжение войск, перевозка личного состава, эвакуация раненых, буксировка артиллерии – перечень задач очень велик. При этом долгое время военные грузовики отличались от «гражданских» в основном только повышенной проходимостью и камуфляжной окраской. Между тем современные боевые действия зачастую ведутся в условиях отсутствия линии фронта, а противник использует не регулярную армию, а небольшие группы хорошо мотивированных бойцов, которые нападают в первую очередь на линии коммуникаций.  Таким образом, под удар попадают не танки или БМП, а в первую очередь транспортные средства.

Колонна военных грузовиков на марше (Луганская область)

Советская армия столкнулась с подобным явлением в Афганистане, российская – в Чечне, и зачастую единственной защитой водителей и пассажиров становился тонкий слой металла кабины и брезент, закрывающий кузов. В войсках пытались справиться с этой проблемой собственными силами: в автомастерских к кузову и кабине приваривали листы брони, «позаимствованные» у вышедших из строя БМП, на двери навешивали пуленепробиваемые жилеты, перед радиатором устанавливали металлический щиток. Разумеется, эффект от всего этого оставался небольшим.

В 2010 году российское Министерство обороны официально определило направления для  развития военной автомобильной техники на период до 2020 года. Предусматривалось, в частности, создание унифицированных  бронемашин для перевозки войск. Первый макет такого автомобиля продемонстрировали высшему политическому руководству страны уже в октябре того же 2010 года.

В создании новых машин приняли участие более чем сто двадцать различных предприятий. В частности, за разработку силовой установки отвечал Ярославский моторный завод. Подвеска была сконструирована инженерами из Московского государственного технического университета имени Баумана, а расчет прочности бронирования был выполнен в Федеральном ядерном центре. Сами же автомобили создавались параллельно на Камском и Уральском автомобильных заводах.

«Тайфун-К-93968» во время комплексных испытаний

На полигонные испытания первым попал разработанный на заводе  КамАЗ Тайфун «К-63698», его же продемонстрировали на Красной площади во время парада. Вскоре был готов и «уральский» вариант бронеавтомобиля, получивший обозначение «Тайфун-У-63095». Именно эти две машины были выпущены наиболее крупными партиями. Их общая численность в войсках уже в середине 2017 года составляла 440 единиц.

Наряду с шестиколёсными полноприводными броневиками, на Камском заводе несколько лет назад был разработан менее крупный «Тайфун» — многоцелевой автомобиль для сухопутных войск с двумя ведущими осями (схема 4х4).

Корпусные плавающие СКШ: ММЗ и БАЗ

Как и прежде, в зоне моего особого внимания – специальные колёсные шасси и колёсные тягачи (СКШТ). Напомню, в прошлом году главной новинкой «Армии-2019» было корпусное специальное колёсное шасси (СКШ), которое представил Брянский автомобильный ). По поступающей информации, на БАЗе критику военачальников Минобороны России и специалистов восприняли весьма болезненно. Замечу, до сих пор не поступила информация о том, какое официальное имя присвоили этому шасси, зато заводские острословы придумали ему ещё одну кличку: «неплавуха». Теперь в Брянске ускоренными темпами идёт разработка корпусного плавающего СКШ.

Два оборонных завода – БАЗ и ММЗ, оба входят в более крупные холдинги (соответственно в Концерн ВКО «Алмаз – Антей» и Концерн «Калашников»), но велики отличия в менталитете. В прошлом году мне посчастливилось застать момент, когда брянское корпусное СКШ осматривал Начальник Главного ракетно-артиллерийского управления Министерства обороны Российской Федерации (ГРАУ) генерал-лейтенант Николай Паршин. Ни одного конструктора шасси рядом с образцом не было, все двери и люки шасси были задраены наглухо… на вопросы не были получены ответы, в итоге вердикт, по сути, отрицательный.

В этом году картина совершенно противоположная: приятным фактом было постоянное присутствие рядом с СККШ-586-10 конструкторов ОКБ-40 на протяжении всех дней проводившегося МВТФ «Армия-2020». Любой посетитель Форума мог не только посидеть в кабине, но и получить грамотную техническую консультацию. А поговорить было о чём

Такое ответственное отношение к делу не осталось незамеченным; могу с определённой долей осторожности предсказать: основной Заказчик уже сделал свой выбор. Кстати, в раздававшихся информационных листовках можно прочитать о том, что разработка и дальнейшее производство корпусных СКШ является перспективным направлением развития АО «ММЗ» и Группы в целом

Тема корпусных плавающих СКШ сверхактуальна, поэтому технические задания (ТЗ) на разработку получили несколько российских заводов, конкуренция усилилась. ТЗ получили, но денег на НИР Заказчик не выделил, поэтому пока все заводы ведут работы в инициативном порядке. В такой ситуации многое зависит от управляющих компаний. Если деятельность входящих в холдинги заводов хорошо спланирована, к работам привлечены не эффективные менеджеры, а специалисты, определены графики работ и требуемое финансирование выделяется без задержек – будет и положительный результат. Мне неизвестно, насколько АО «ММЗ» обеспечено финансированием по проводимым НИОКР, но, поговорив с конструкторами, стало понятно: все остальные условия соблюдаются.

Конструкторы ММЗ, не обладая богатым опытом, на данном этапе работ нашли правильные технические решения и некоторые из них реализовали «в металле». Но теперь надо проверить СККШ-586-10 в реальных условиях, а это кропотливые испытания с неизбежной доработкой образца.

Конструкция СККШ-586-10 изобилует новыми техническими решениями. Одно из них – гидропневматическая подвеска (ГПП). Но почему-то в распространяемой информации о СККШ-586-10 рекламщики АО «ММЗ» не выделили эту главную инновацию. Наличие ГПП выгодно отличает новое шасси от всех ранее созданных плавающих корпусных СКШ: можно менять дорожный просвет СККШ-586-10 в диапазоне 220–520 мм (а это позволяет машинам из состава зенитно-ракетных комплексов (ЗРК) проезжать, например, под мостами – при минимальном клиренсе).

Во всём мире знают, что лучшие в мире ЗРК Сухопутных войск малой (семейство «Тор») и средней (семейство «Бук»/«Куб») дальности монтируются на военных гусеничных машинах (ВГМ), изготовленных в Мытищах. Следует заметить, что на некоторых моделях серийных ВГМ применяется ГПП всех катков с системой регулирования положения корпуса, обеспечивающая шасси высокую плавность хода и позволяющая длительно передвигаться с высокими скоростями по всем видам дорог. Мытищинские машины с ГПП уже давно служат в войсках, у конструкторов ОКБ-40 есть достаточный опыт эксплуатации ВГМ, каких-то проблем с ГПП на СККШ-586-10 не предвидится.

СККШ-586-10: левый и правый водомёты. Высокоэффективные водомётные движители обеспечивают управление шасси в режиме плава

Основные цели и задания

Бронеавтомобили семейства «Тайфун» предназначены в первую очередь для транспортировки личного состава как в зоне боевых действий, так и в районах, непосредственно примыкающих к ней, а также на территории, где могут присутствовать диверсионные группы или банды террористов.  Эти машины являются многофункциональными и могут применяться также с другими целями.

Перечень основных модификаций выглядит следующим образом:

1. Командно-штабной автомобиль, передвижной пункт управления;
2. Автокран;
3. Тягач-эвакуатор;
4. Мобильная платформа для запуска беспилотников;
5. Колесная самоходная артиллерийская установка;
6. Автомобиль радиоэлектронной борьбы;
7. Санитарная машина для вывоза раненых и оказания им первой помощи;
8. Грузовик для снабжения войск;
9. Машина для ведения химической, биологической и радиологической разведки.

«Тайфун-К-53949» в варианте мобильной установки ПТУР. Вооружен ракетами «Корнет»

Кроме того, такие бронеавтомобили могут при необходимости выполнять конвойные функции при сопровождении менее защищенных транспортных средств, причем допускается перемещение со значительной скоростью.

Десантный броневик

Бронеавтомобиль «Тайфун-ВДВ» был разработан предприятием «Завод специальных автомобилей» (Набережные Челны, Татарстан), которое производит и другие машины семейства «Тайфун», а также броневики «Выстрел».

В 2017 году готовый «Тайфун-ВДВ» был представлен участникам Международного военно-технического форума «Армия-2017» в подмосковной Кубинке.

Автомобиль выполнен по принципу схемы несущего бронекорпуса с установкой на него всех необходимых агрегатов.

Компоновка салона позволила оснастить броневик специальными антитравматическими сиденьями, между которыми установлены специальные крепления для индивидуального оружия.

Разработчики отмечают, что автомобиль способен выдержать взрыв мощностью в 6 кг тротила под колесом и до 4 кг тротила под днищем.

Также по теме

В поисках нового «Тайфуна»: в чём уникальность российских военных бронеавтомобилей

Минобороны провело комплексные испытания семейства бронеавтомобилей «Тайфун» с целью их модернизации. В общей сложности было…

В качестве силовой установки «Тайфун-ВДВ» использует 6-цилиндровый двигатель КамАЗ-650.10-350 мощностью 350 л. с., который позволяет разгонять машину базовой конфигурации весом 13,5 тонны до скорости 100 км/ч по шоссе. Запас хода на одной заправке — до 1,2 тыс. км.

Автомобиль, оборудованный автоматической коробкой передач и регулируемой гидропневматической подвеской, может преодолевать подъёмы в 30 градусов и форсировать водные преграды глубиной 1,9 м.

«Бронеавтомобили «Тайфун-ВДВ» имеют мощный двигатель, у них усилена броневая защита, они способны проходить любые рельефы. Кроме того, машина устроена так, что минимизирует повреждения бронеавтомобиля при наезде на мину», — отметил в разговоре с RT военный обозреватель Виктор Баранец.

По словам военного эксперта Алексея Леонкова, у бронеавтомобиля улучшена противоминная защита от различных фугасов, которые закладывают по ходу движения на шоссейную дорогу или пересечённую местность.

«Кроме того, был учтён такой фактор, как ведение боевых действий в условиях городской черты. Задачи «Тайфуна-ВДВ» — перевозка и защита личного состава с одновременной возможностью вести огонь на поражение. В бронеавтомобиле прежде всего ценятся, помимо защитных свойств, скоростные показатели, которые у «Тайфуна» есть», — рассказал эксперт.

обзор технических характеристик :: SYL.ru

Непростая жизнь у тяжелых грузовиков, особенно у тех, что служат в военных подразделениях. От такой техники нужно ожидать только надежности, качества и достойных характеристик. Поэтому армейские автомобили пользуются популярностью, ведь непросто всегда быть в тонусе. Одним из таких грузовиков является универсальный шеститонный КамАЗ 5350.

Данный экземпляр пригрел себе довольно значительное место. В задачи этой машины входит перевозка личного состава, грузов различной значимости (включая военные), а также взятие на буксир разнообразных прицепов. Список немаленький, но многофункциональность этого грузовика, а также надежность сделали из него легенду. КамАЗ 5350 стал одним из лучших. Почему? Понять можно только при полном и тщательном рассмотрении этого грузовика.

История машины

Планировка и конструирование данной модели начались еще во времена существования Советского Союза. Задача унифицировать все военные автомобили, как никогда, была актуальна. И вот уже в 1987 году появились первые чертежи и наброски. Но вводить модель на конвейер почему-то не стали. Все-таки серийный выпуск был не за горами. Уже в конце девяностых КамАЗ 5350 стал массово выпускаться и укомплектовываться в армейские части. В 2007 году произошла некоторая модернизация этой модели.

Условия эксплуатации

Что только не должен делать КамАЗ 5350! Технические задачи, поставленные перед ним, поражают своей сложностью. Военные машины, как правило, должны быть вездеходами. Поэтому и грязь, и небольшие болота КамАЗу – не помеха. Высокая проходимость обуславливается надежной ходовой частью и самими колесами с особым протектором. КамАЗ 5350, который, кстати, относится к автомобильному семейству «Мустанг», также должен перевозить грузы. Грузоподъёмность этой машины составляет четыре с половиной тонны. Это довольно много для автомобиля столь малых габаритов. Объектом перевозки, как уже раньше говорилось, может быть что угодно: от служащих до специальной техники. Для этого в автомобиле есть универсальная рамная основа. На ней могут быть установлены как и тентовые ограждения для людей, так и специальные рамные конструкции для техники.

Еще одной задачей для 5350 стало преодоление горных высот. КамАЗ может эксплуатироваться на высоте 4 тысячи метров над уровнем моря. Он должен с легкостью преодолевать горные перевалы высотой 4600 метров. Именно поэтому максимальный уклон, с которым может справиться КамАЗ 5350, составляет тридцать градусов. Для грузовиков это большой показатель.

Кабина

Нельзя не упомянуть о кабине грузовика. Она, как это ни странно для военной техники, бескапотная. Характерная особенность данной кабины в том, что двигатель прячется под верхней частью, то есть под сиденьем водителя. Чтобы добраться до мотора в случае поломки, придется немало потрудиться. Ведь путь к двигателю открывается только при отклонении кабины на сорок пять градусов. Внутри нет ничего замечательного. Все строго, как и у всех военных. Два кресла, прямой руль и несовершенная центральная панель.

КамАЗ 5350: технические характеристики

Основным узлом в любой машине, естественно, был и остаётся двигатель. Поэтому нельзя обойти стороной его характеристики. Общий объём цилиндров данного КамАЗа составляет девять тысяч пятьдесят кубических сантиметров. Просто монстр! V-образное расположение цилиндров уже стало родным для всей продукции Камского автомобильного завода. Максимальная мощность мотора, по правде говоря, не очень велика: составляет всего двести сорок шесть лошадиных сил. Этого частенько не хватает для крутых маневров. Как бы то ни было, данный двигатель отвечает всем экологическим и техническим стандартам «Евро-2». Поэтому данный мотор и устанавливается уже более десяти лет на КамАЗ 5350. Расход топлива у машины относительно невелик: двадцать семь литров на сто километров при средней скорости. В зависимости от типа местности этот показатель может изменяться в одну или другую сторону.

Вывод

Вот такой непростой КамАЗ 5350. Технические характеристики на высоте, надежность под постоянным контролем и разумная экономичность. Такую краткую характеристику можно дать этому грузовику лишь при первом знакомстве. Военный трудяга оправдывает своё гордое имя честной службой.

www.syl.ru

Новая модификация

Автомобиль КАМАЗ-53949, представленный на «Интерполитех-2014», впечатлял. А вот форум «Армия-2015» прогулял по уважительной причине: в это время он проходил переоборудование в разведывательную машину для показа на авиасалоне «МАКС-2015».

К этому времени КАМАЗ дистанцировался от производства Завода специальных автомобилей, которое вошло в состав ОАО «Ремдизель». Машиной заинтересовалось тульское ОАО «НПО «Стрела». Ранее оно выпустило подобную служебно-боевую разведывательную машину СБРМ на шасси «Тигра» (см. «ГП», № 9, 2012 г.). Но с двигателем ЯМЗ она оказалась тесной и тяжелее.

Назначение новой разведывательной машины, в которой число мест сокращено до 4 членов экипажа, включает поиск, обнаружение и идентификацию наземных, надводных неподвижных и движущихся целей в дневное и ночное время, а также решение задач подавления обнаруженных целей. В этот же перечень входит и защита экипажа. В оборудование входит подъёмно-мачтовое устройство с оптико-электронной системой и РЛС, дистанционно управляемое вооружение с пулемётом калибра 12,7 мм, ДПЛА со сменной оптической нагрузкой и гексакоптер со сменной оптической или радиолокационной нагрузкой.

Характеристики размещённого оборудования позволяют обнаружить фигуру человека на расстоянии 6 км, а танка – 15 км. В автоматическом режиме система «цель–танк» распознаёт на дистанции 4–6 км.

Гексокоптер, занимающий половину пространства в кузове, может парить над землёй целый час на высоте до 500 м в автономном режиме. При питании от кабеля летательный аппарат поднимается на 50 м, поскольку ему приходится ещё тянуть с земли и провода.

Кроме того, в разработке нового образца разведывательной машины участвовали ЗАО «НТЦ «Элинс», ЗАО «ЦНИИ «Буревестник», ЗАО «ТПК «Линкос» и ЗАО «НПО «НЕЛК». Что будет с этой машиной и «Тайфун-К», в частности, ещё не определено, но в числе первых задач, конечно, машина нуждается в отечественной моторно-трансмиссионной группе.

Бронеавтомобиль «Скорпион»

Бронированный автомобиль «Скорпион», вмещающий восемь человек, является многоцелевым. Он может использоваться как для транспортировки личного состава и эвакуации раненых, так и для доставки грузов, ведения разведки, проведения спецопераций, буксировки вооружения и т. д.

Машина с 166-сильным «дизелем» выполнена по колесной формуле 4 х 4 со всеми ведущими колесами, имеет полностью независимую подвеску и способна передвигаться по любому типу покрытий, демонстрируя высокую скорость (до 130 км/ч) и маневренность.

На «Скорпионы» можно устанавливать различное вооружение, включая пулеметы «Корд», КПВТ, гранатомет «Пламя». Машина оборудована защитой шестого класса от стрелкового оружия (АКМ, СВД). Также имеет днище V-образной формы, выдерживает подрыв на минах и фугасах до 6 кг в тротиловом эквиваленте.

Бортовой тягач КамАЗ-6350 из семейства «Мустанг»

Автомобиль КамАЗ-6350 «Мустанг» используется для транспортировки личного состава, а также сопутствующих грузов и буксировки крупных прицепов практически по всем типам местности.

Температурный интервал, в котором можно эксплуатировать КамАЗ-6350, варьируется от –45 и до +40 °С включительно. Колесная формула 8 х 8 делает его практически незаменимым для несения военной службы. Машина способна работать при любых условиях, при этом практически полностью исключены отказы и перебои.

Основные отличия машины — увеличенная грузоподъемность, а также довольно большая длина рамы транспортного средства. Все направлено на обеспечение возможности установки дополнительных модулей и других специализированных надстроек.

На базовом шасси машины монтируются многие спецнадстройки для армии: кузов-контейнер, автомобильные кухни-столовые, опытный образец ЗРПК 96К6 «Панцирь-С1» и т. д.

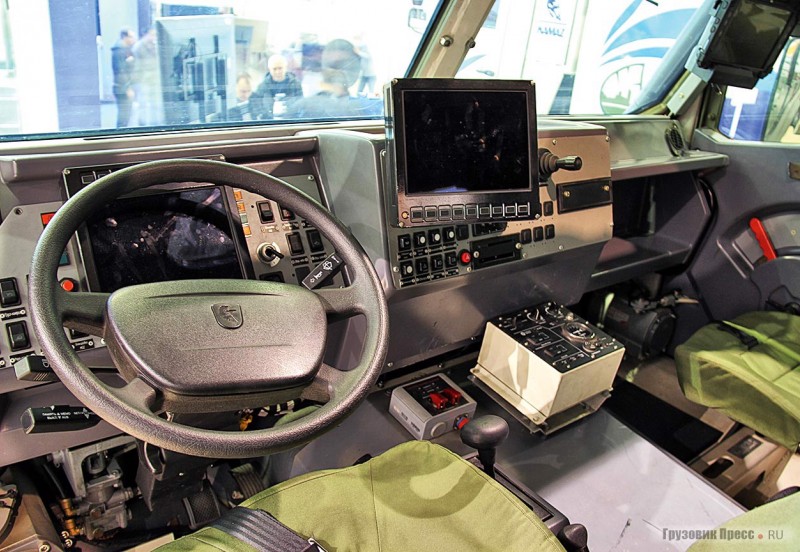

Интерьер

Внутреннее пространство бронемобиля хорошо приспособлено для транспортировки мобильных десантных групп. Сиденья полужесткие, рассчитанные на длительный марш-бросок. Каждое место оборудовано держателями для личного оружия, подголовниками и ремнями безопасности, которые закреплены на потолке и спускаются вниз на уровень среднего роста — 176 см. При необходимости длина может регулироваться. Верхнее расположение ремней безопасности должно значительно уменьшить воздействие боковой ударной волны при взрыве мины или фугасного снаряда.

Внутри автомобиля установлена вентиляционная аппаратура с фильтрацией воздуха марки ФВСУ-100А, которая совмещена с кондиционером. Крыша оборудована специальными люками аварийного выхода в случае переворачивания машины. Штатное десантирование происходит через аппарель в задней части «Тайфуна» или через боковые двери. В ходе боевых действий бронемобиль служит эффективным прикрытием для личного состава, уже покинувшего десантное отделение. Бойцы могут скрыться за корпусом и двигаться синхронно с вездеходом до нового места дислокации.

В бронемобиле установлена система ГАЛС-Д1М, отслеживающая углы крена, продольного и поперечного, режим работы силовых агрегатов, скорость движения. «Тайфун» оснащен независимой гидропневматической подвеской, которая позволяет на ходу увеличивать дорожный просвет машины в пределах 400 миллиметров, что является значительным преимуществом при езде по бездорожью. В десантном отделении расположено пять видеокамер, обеспечивающих полный обзор внутреннего пространства, а компактные мониторы расположены в кабине, перед командиром. Таким образом офицер имеет возможность постоянного контакта со своими подчиненными. Все команды подаются посредством прямой связи через громкоговорители. Также работает обратная связь по типу рации.

Исторический реализм

О защищённых автомобилях «Тайфун» впервые заговорили летом 2011 года, когда прошёл полузакрытый показ этой техники тогдашнему Министру обороны РФ Анатолию Сердюкову. В частности, были показаны макетные образцы КАМАЗ-63968, «Урал-63099» и «Урал-63095». По телевизору технику показали лишь мельком, и грядущий размах модернизации парка военной техники можно было понять только из специализированных федеральных СМИ (см. «ГП» № 8, 2011 г.).

Обнародованные данные гласили: ОАО «КАМАЗ» и АЗ «Урал» создают семейства защищённых автомобилей с колёсными формулами 4х4, 6х6, 8х8. Предыстория их появления терниста и витиевата.

С начала 2000-х активно раскручивалась тема мирового разделения труда и участия в нём России. В этом был резон, как подтверждал научный руководитель ВШЭ Евгений Ясин: «Мы не можем выпускать конкурентоспособную продукцию во всех отраслях экономики. Что-то придётся закупать на стороне».

К этому нужно добавить высокие издержки на производство одной единицы продукции. Производительность труда в машиностроении СССР, РФ и ряде стран СНГ с 1960-х редко поднималась выше 40% по сравнению с американской или немецкой.

Именно поэтому в 2008 году был выбран курс на закупки за рубежом продукции военного назначения, в том числе военной автомобильной техники и автокомпонентов к ней.

Автомобильную промышленность, в которой важнейшей составляющей является производство автокомпонентов, предполагалось перевести на сборку импорта. Но правильность выбранного курса не была очевидной: ведь более 95% наземного подвижного вооружения и военной техники ВС РФ монтируется на автомобильных базовых шасси.

Понимание, что в случае любых трений с ЕС, НАТО и другими блоками и альянсами возможен системный кризис, пришло позже, когда в экспортные интересы России стала вмешиваться глобальная политика: войны и государственные перевороты в Ливии, Египте, Иране, Сирии повлекли за собой потерю экономических контрактов и утрату выгодных сделок.

КАМАЗ-63968 «Тайфун» является частью нового этапа в разработке отечественной автотехники для вооружённых сил, так как последний раз автомобильная платформа была принята в 1961 году.

История всего семейства «Тайфун» начинается с 2010 года, когда была утверждена министром обороны «Концепция развития военной автомобильной техники Вооруженных Сил Российской Федерации на период до 2020 года» которая предписывает развитие высокоунифицированных семейств бронеавтомобилей. В результате была создана единая колёсная грузовая платформа «Тайфун» обеспечивающая высокую защищённость экипажа, груза и узлов автомобиля от стрелкового вооружения и фугасов. А также на которую можно монтировать разное целевое оборудование и создавать на базе необходимые модификации, вроде машин связи, мобильных артиллерийских систем, автокранов, транспортно-пусковых машин БЛА, эвакуаторов, экскаваторов и других.

Над созданием работали специалисты автозавода «Урал», ОАО «Автодизель» «Группы ГАЗ», НТЦ ОАО «КАМАЗ», НИИ Стали — где спроектирована броня машины, Федеральный ядерный центр в Сарове, рассчитывавший защищённость бронекорпуса, компания «Магистраль-ЛТД», занимавшаяся созданием бронестёкол, МГТУ им. Н. Э. Баумана, занимавшийся разработкой гидропневматической подвески и множество других компаний и НИИ. Необходимость создания подобных машин диктовалось тем, что основная масса боевых потерь в войсках происходит от подрыва автомашин на минном поле или от фугасов во время передвижения колонн. В декабре 2014 года в Южный военный округ поступила первая партия из 30 бронеавтомобилей. В январе 2015 года ЮВО получил еще 20 единиц.

Конструкция

Бронирование произведено в соответствии с уровнем 3b натовской классификации STANAG 4569, по которому машина выдерживает подрыв осколочно-фугасных устройств массой 8 кг в тротиловом эквиваленте под любым местом автомобиля, так как в России машины подобного рода делаются впервые и общепринятые государственные стандарты классификации подрывов отсутствуют. Противопульная защита соответствует четвёртому уровню.

Установлена комбинированная броня из керамики и стали, которая защищает от бронебойных пуль калибра 14,5×114 мм. В том числе и бронестекло толщиной 128,5—129,0 мм с прозрачностью в 70 %, разработанное компанией «Магистраль ЛТД» и испытанное в НИИ Стали, выдерживающее 2 выстрела с расстоянием между ними в 280—300 мм при обстреле из КПВТ со скоростью пули 911 м/с в момент соприкосновения со стеклом. Пулестойкость превышает самые высокие требования по имеющимся ГОСТ (ГОСТ Р 51136 и ГОСТ Р 50963), в которых наивысший уровень — это обстрел бронебойными патронами Б-32, 7,62×54 мм из СВД. При производстве, Магистраль-ЛТД ориентировалась на западные стандарты уровня IV STANAG 4569 — гарантированной защите при обстреле бронебойным боеприпасом Б-32, 14,5×114 мм с дистанции 200 м со скоростью пули 891—931 м/с.

Бронирование выдерживает попадание 30-мм боеприпасов. Имеются пулестойкие шины 16.00R20 с противовзрывными вставками отводящими взрывную волну, с автоматической подкачкой воздуха и регулируемым давлением до 4,5 атмосфер. Бронемодуль обеспечен амбразурами для ведения стрельбы из стрелкового оружия, также на него может устаналиваться дистанционно управляемый пулемёт. Унификация с другими автомобилями семейства составляет 86 %.

Сидения оборудованы держателями личного оружия, ремнями безопасности и подголовниками. Они крепятся к крыше модуля, для уменьшения воздействия удара от мин/фугасов. Внутри модуля установлена фильтровентиляционная установка ФВУА-100А и кондиционер. На крыше имеются аварийные люки на случай переворачивания машины. Десантирование производится через аппарель на корме машины либо через дверь сбоку.

Средства наблюдения и связи

В автомобиле установлена Бортовая Информационно-Управляющая Система (БИУС) ГАЛС-Д1М для наблюдения и регулирования работы двигателя, вычисления крена машины, наклона дороги, скорости движения, местоположения и т. п. Независимая гидропневматическая подвеска позволяет водителю менять дорожный просвет на ходу, с помощью пульта дистанционного управления в пределах 400 мм. КАМАЗ-63968 оборудован пятью видеокамерами для кругового обзора в десантном модуле и кабине. Кабина оснащена складывающимися мониторами, показывающими как состояние автомобиля, так и внешний обзор.

Броня КамАЗ 63968 Тайфун-К

Самое важное – это защищённость машины. Институт Стали разработал секретную керамическую броню, выдерживающую стальные пули крупного калибра 14,5 мм от пулемёта Владимирова КПВ

Многослойная керамическая броня получилась лёгкой, по классификации НАТО относится к 4-му уровню. Многослойное и закалённое бронестекло весом 300 кг/м2, толщиной 128 мм – выдерживает тот же калибр 14,5 мм. Эти характеристики не меняются на расстоянии выстрелов с 200 м.

Для V-образного днища, рассекающего в стороны взрывную волну, грузовику КамАЗ 63968 Тайфун предназначено выдерживать заряд 8 кг тротилового эквивалента, что и подтвердили результаты испытания. После подрыва на противотанковой мине неповреждённые десантники и механик-водитель могут продолжить движение. Двигатель и трансмиссия находятся в своём бронеотсеке, удалённом от передней и задней частей корпуса.

Бензобаки по 300 л, оба установлены по бокам за керамобронёй, внутри них резиновая броня и свинцовые шарики, если бак пробит, то отверстие от пули изнутри самозатягивается, бензин не растекается и не происходит возгорания. В зависимости от манеры вождения водителя и условий трассы на 100 км тратится 30-40 л дизтоплива, в режиме бездорожья на низких передачах 60 л.

От кумулятивных снарядов на корпус навешиваются маты, рассеивающие поражающую струю. Колёса пулестойкие с системой подкачки, при повреждении могут пройти 50 км. Сближенные 20-ти дюймовые колёса Тайфун-К в отличие от Тайфуна-У расположены в передней части автомобиля, оба ряда колёс поворотные, где стоящие позади доворачивают, уменьшая радиус поворота до 10 м. На скользкой дороге можно по-каскадёрски развернуться юзом на 180 град.

На крыше капсулы для десантников есть два ряда люков, по 3 справа и слева, при опрокидывании машины они служат выходом. В отличие от БТР-82А, где также днище выдерживает аналогичную по заряду мину, здесь пехотинцы остаются без травм. В модуле вмещается 12 человек, в корпусной модификации 18 чел. Есть климат контроль. Они могут видеть на ЖК-мониторах всё, что происходит вокруг, есть и радиосвязь с водителем и по 2 бронеокна с каждой стороны для десантников. Высадиться можно через заднюю аппарель, опускаемую гидравликой за 8 сек, а поднимаемую за 20 сек.

Причины возникновения машин типа MRAP и Тайфун

Конфликты в Ираке и Афганистане наглядно продемонстрировали высокую уязвимость США, ведь одних ракет, танков и авиации недостаточно, чтобы присвоить чужую экономику себе. Больше всего наёмников НАТО гибнет на дорогах в партизанской войне, машины с пехотинцами подрываются на минах, попадают в засады под обстрел крупнокалиберных пулемётов. Не лучше ситуация и для армии РФ, на Кавказе много банд, вооружённых ручными пулемётами, гранатомётами, минами, постоянно совершающих диверсионные вылазки. Поэтому очень нужным является заказ правительства на противоминную платформу, модульную, когда разные грузовики Урал и КамАЗ из одного семейства Тайфун сменяют модуль и превращаются в средство связи, в установку залпового огня или машину для транспортировки десантников.

КАМАЗ-63968 Тайфун-К — видео подрыва

КАМАЗ-63968 «Тайфун» является частью нового этапа в разработке отечественной автотехники для вооружённых сил, так как последний раз автомобильная платформа была принята в 1961 году.

История всего семейства «Тайфун» начинается с 2010 года, когда была утверждена министром обороны «Концепция развития военной автомобильной техники Вооруженных Сил Российской Федерации на период до 2020 года» которая предписывает развитие высокоунифицированных семейств бронеавтомобилей. В результате была создана единая колёсная грузовая платформа «Тайфун» обеспечивающая высокую защищённость экипажа, груза и узлов автомобиля от стрелкового вооружения и фугасов. А также на которую можно монтировать разное целевое оборудование и создавать на базе необходимые модификации, вроде машин связи, мобильных артиллерийских систем, автокранов, транспортно-пусковых машин БЛА, эвакуаторов, экскаваторов и других.

Над созданием работали специалисты автозавода «Урал», ОАО «Автодизель» «Группы ГАЗ», НТЦ ОАО «КАМАЗ», НИИ Стали — где спроектирована броня машины, Федеральный ядерный центр в Сарове, рассчитывавший защищённость бронекорпуса, компания «Магистраль-ЛТД», занимавшаяся созданием бронестёкол, МГТУ им. Н. Э. Баумана, занимавшийся разработкой гидропневматической подвески и множество других компаний и НИИ. Необходимость создания подобных машин диктовалось тем, что основная масса боевых потерь в войсках происходит от подрыва автомашин на минном поле или от фугасов во время передвижения колонн. В декабре 2014 года в Южный военный округ поступила первая партия из 30 бронеавтомобилей. В январе 2015 года ЮВО получил еще 20 единиц.

Конструкция

Бронирование произведено в соответствии с уровнем 3b натовской классификации STANAG 4569, по которому машина выдерживает подрыв осколочно-фугасных устройств массой 8 кг в тротиловом эквиваленте под любым местом автомобиля, так как в России машины подобного рода делаются впервые и общепринятые государственные стандарты классификации подрывов отсутствуют. Противопульная защита соответствует четвёртому уровню.

Установлена комбинированная броня из керамики и стали, которая защищает от бронебойных пуль калибра 14,5×114 мм. В том числе и бронестекло толщиной 128,5—129,0 мм с прозрачностью в 70 %, разработанное компанией «Магистраль ЛТД» и испытанное в НИИ Стали, выдерживающее 2 выстрела с расстоянием между ними в 280—300 мм при обстреле из КПВТ со скоростью пули 911 м/с в момент соприкосновения со стеклом. Пулестойкость превышает самые высокие требования по имеющимся ГОСТ (ГОСТ Р 51136 и ГОСТ Р 50963), в которых наивысший уровень — это обстрел бронебойными патронами Б-32, 7,62×54 мм из СВД. При производстве, Магистраль-ЛТД ориентировалась на западные стандарты уровня IV STANAG 4569 — гарантированной защите при обстреле бронебойным боеприпасом Б-32, 14,5×114 мм с дистанции 200 м со скоростью пули 891—931 м/с.

Бронирование выдерживает попадание 30-мм боеприпасов. Имеются пулестойкие шины 16.00R20 с противовзрывными вставками отводящими взрывную волну, с автоматической подкачкой воздуха и регулируемым давлением до 4,5 атмосфер. Бронемодуль обеспечен амбразурами для ведения стрельбы из стрелкового оружия, также на него может устаналиваться дистанционно управляемый пулемёт. Унификация с другими автомобилями семейства составляет 86 %.

Сидения оборудованы держателями личного оружия, ремнями безопасности и подголовниками. Они крепятся к крыше модуля, для уменьшения воздействия удара от мин/фугасов. Внутри модуля установлена фильтровентиляционная установка ФВУА-100А и кондиционер. На крыше имеются аварийные люки на случай переворачивания машины. Десантирование производится через аппарель на корме машины либо через дверь сбоку.

Средства наблюдения и связи

В автомобиле установлена Бортовая Информационно-Управляющая Система (БИУС) ГАЛС-Д1М для наблюдения и регулирования работы двигателя, вычисления крена машины, наклона дороги, скорости движения, местоположения и т. п. Независимая гидропневматическая подвеска позволяет водителю менять дорожный просвет на ходу, с помощью пульта дистанционного управления в пределах 400 мм. КАМАЗ-63968 оборудован пятью видеокамерами для кругового обзора в десантном модуле и кабине. Кабина оснащена складывающимися мониторами, показывающими как состояние автомобиля, так и внешний обзор.
