Процедура замены цепи ГРМ на ЗМЗ 409: пошаговая инструкция

Алгоритм замены цепи ГРМ на крупногабаритной технике требует определенного набора инструментов и сноровки, однако при правильном выполнении инструкции по ремонту не должен предоставить трудностей даже у не квалифицированных механиков. Процедура замены цепи газораспределительного механизма на ЗМЗ 409 осуществляется по следующему сценарию:

• В первую очередь требуется отключить аккумулятор и дождаться полного остывания двигателя – в противном случае при ремонте автомобиля возможно серьезное снижение эксплуатационного ресурса основных комплектующих электрики и систем ДВС;
• Далее полностью демонтируем радиатор охлаждения и снимаем ремни насоса привода гидроусилителя рулевой рейки, а также генератора и помпы;
• Затем ослабляем напряжение на фиксирующем хомуте приводного шланга и демонтируем патрубок со штуцера и системы охлаждения;
• Теперь приступаем к демонтажу головки блока цилиндров. Отворачиваем 4 крепежных болта и демонтируем переднюю крышку блока вместе с муфтами приводов вентилятора и непосредственно самим вентилятором охлаждения;
• Далее требуется извлечь водяной насос и датчик синхронизации, который служит для сообщения частоты вращения коленвала двигателя;
• Затем необходимо снять крепления и демонтировать шкив коленвала силового агрегата, а также масляный картер, после чего приступаем ко снятию крышки гидро натяжителя. Деталь извлекается с двигателя после предварительного раскручивания 2 длинных болтов, демонтируется крышка гидро натяжителя вместе с прокладками, после извлечения также необходимо достать сам гидро натяжитель.

• После демонтажа гидро натяжителя требуется отвинтить 7 фиксирующих болтов с крышки цепи и излечить саму цепь. При этом требуется помнить, что под крышкой находится передний сальник коленчатого вала, который при демонтаже элемента можно легко повредить, что дополнительно увеличит сложность и затраты на ремонт;
• После завершения подготовительных работ можно приступать ко снятию цепи газораспределительного механизма. Для этого требуется открутить болт натяжителя цепи и демонтировать саму деталь в сборе со звездочкой. Аналогичная процедура проводиться с натяжителем в нижней части картера;
• Далее откручиваем еще 2 фиксирующих болта и извлекаем пластмассовый успокоитель цепи. В большинстве случаев при замене цепи ГРМ меняется и успокоитель, который к этому времени уже изрядно стачивается;
• Теперь требуется демонтировать шестерни с распредвалов на двигателе. Для осуществления данного процедуры могут потребоваться специализированные съемники, которые позволяет без повреждений снять шестерни с пазов и предотвратить проворачивание самих распредвалов. Без использования съемников шестерни также можно демонтировать, однако в данном случае придется заново выставлять и синхронизировать положение распредвалов, что существенно увеличить время ремонта;

В завершение процедуры остается только снять цепь с оставшихся шестерней и валиков, а также при необходимости очистить пространство картера от обломков зубьев шестерней.

Процедура установки цени газораспределительного механизма на ЗМЗ 409 осуществляется строго в обратной последовательности по данной инструкции. Во время сборки двигателя рекомендуется также заменить при необходимости все фрикционные элементы, прокладки, а также шестерни, имеющие сколы на зубьях. Помните, своевременная замена цепи газораспределительного механизма является надежной страховкой от дорогостоящих поломок силового агрегата!

Двигатель УМЗ 417 УАЗ 469, 452 Буханка

Краткое описание

Двигатель УМЗ 417 предназначался для установки в советские автомобили повышенной проходимости ульяновского автомобильного завода, такие как УАЗ 469 и УАЗ 452 “Буханка”. Особенности. Мотор УМЗ 417 пришел на смену УМЗ 414. Двигатель обзавелся новой головкой блока цилиндров схожей с ГБЦ автомобиля ГАЗ-24 (ЗМЗ-402). Степень сжатия при этом возросла с 6,7 до 7,0. Изменения затронули и газораспределительный механизм – установлен другой распредвал и новые впускные клапаны (диаметр шляпки увеличен до 47 мм). ГБЦ с круглыми окнами под коллектор, на ранних моторах коллектор под однокамерных карбюратор. Двухкамерный карбюратор на двигателях с индексом 4178. Проблемы мотора давно известны – низкое качество деталей и сборки, проблемная система охлаждения (мотор склонен к перегреву), течи масла отовсюду, даже через блок. Ресурс мотора УМЗ-417 составляет около 150 тыс. км.

Двигатель имеет ряд модификаций (см. ниже).

Характеристики двигателя УМЗ 417 УАЗ 469, 452 Буханка

Конфигурация	L
Число цилиндров	4
Объем, л	2,445
Диаметр цилиндра, мм	92,0
Ход поршня, мм	92,0
Степень сжатия	7,0
Число клапанов на цилиндр	2 (1-впуск; 1-выпуск)
Газораспределительный механизм	OHV
Порядок работы цилиндров	1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала	66,9 кВт — (92 л.с.) / 4000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	177 Н•м / 2200-2500 об/мин
Система питания	Карбюратор К-151В(Г)
Рекомендованное минимальное октановое число бензина	76
Экологические нормы	Евро 0
Вес, кг	166

Конструкция

Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием. Блок цилиндров алюминиевый с чугунными гильзами. У УМЗ-417 гильзы посажены через резиновые кольца, в отличии ЗМЗ-402, у которого посадка через медные прокладки. К сожалению резиновые кольца снижают прочность блока 417-го мотора. Блок не имеет ребер жесткости. Лишь на поздних моторах появились 3-4 ребра. На блоке УМЗ-417 имеется крепление под маслофильтр от ВАЗ-2101. Если и дальше говорить о схожести и различиях моторов УМЗ-417 и ЗМЗ-402, то можно сказать, что коленвал, распредвал, шатуны, поршни, кольца, толкатели и штанги у них одинаковые. Гильзы разные из-за отличия способа посадки. Маховик у 417-го больше в диаметре и тяжелее, соответственно колокол также больше в размерах. У ЗМЗ набивка кладется в канавку в блоке и крышке коленвала, а у УМЗ прикручивается и обжимается штампованными стальными пластинками, что в итоге плохо сказывается на герметичности конструкции. У УМЗ 417 охлаждающая жидкость забирается и подается в ГБЦ, как результат неравномерное охлаждение двигателя. Помпа ЗМЗ 402 надежнее 417-ой, в ней сальник, а не фибра. Но это касается только помпы старого образца! Сейчас на новых помпах для 417-го мотора используется сальник.

Важно упомянуть, что выпускной коллектор на УМЗ 417 имеет конструкцию 4-1, который задавливает двигатель на средних и высоких оборотах

Модификации

1. УМЗ 417.10 — предназначен для установки на автомобили УАЗ-3151 (76 бензин, 92 л.с.). 2. УМЗ 4175.10 — имеет повышенную степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Применялся на автомобилях Газель. 3. УМЗ 4178.10 — применен коллектор под двухкамерный карбюратор.

4. УМЗ 4178.10-10 — установлена ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Комплектуется сальником коленвала вместо набивки. Помпа закреплена на блоке. предназначен для автомобилей УАЗ.

Обслуживание

Замена масла в двигателе УМЗ 417. Интервал замены масла — 10 тыс. км. Объем масла сухого двигателя с масленым радиатором составляет 5,8 литра. При замене в системе смазки и радиаторе остается от 0,5 до 1 литра масла. Масленый фильтр от ВАЗ 2101. Масло, рекомендованное производителем — М-8-В SAE 15W-20, М-6з/12Г SAE 20W-30, M-5з/10г1, M-4з/6B1 SAE 15W-30. Регулировка клапанов Регулировать зазоры необходимо раз в 15 тыс. км.

← Другие двигатели УМЗПоделится с друзьями:

Как Снять Кузов С Рамы Уаз 469

Рама и кузов автомобилей УАЗ-469, УАЗ-31512, 31514

Рама УАЗ-469, УАЗ-31512, 31514

Рама автомобиля УАЗ-469, УАЗ-31512, 31514 (рис. 1) состоит из 2 продольных балок 3, соединенных между собой пятью поперечными сечениями. Четыре поперечных элемента приварены к продольным опорам электродуговой сваркой, один поперечный элемент 8 (2-й фронт) прикреплен к кронштейнам, приваренным к продольным опорам рамы.

Рис. 1. Рама УАЗ-469, УАЗ-31512, 31514

1 — опоры крепления передних пружин; 3.5 — поперечная балка № 1; 3 — продольная опора; 4 и 7 — опора двигателя; 5 — усилители продольных балок; 6 — передние кронштейны; 8 — поперечная балка N 3.2; 9 — среднее крепление корпуса; 10 — поперечная балка № 3; 11 — задние крепления кузова; 12 — поперечная балка № 4; 13 — поперечная балка № 5; 14 — опоры крепления задних пружин; 15 — монтаж задние амортизаторы; 16 — крепление неподвижных упоров передних пружин; 17 — крепление; 18 — монтажный кронштейн для оперения

У нас есть клиент, чтобы сделать монтаж крепления к раме, только две скобы из 16 фиксированных концов передних пружин приклеены. Буксировочное устройство закрытого типа (рис. 2) крепится к задней поперечине рамы УАЗ-469, которая снабжена резиновым упругим элементом 4, который смягчает ударные нагрузки при перемещении автомобиля с земли, в том числе при езда по неровной дороге.

Техническая служба рамы УАЗ-469, УАЗ-31512, 31514 состоит в повторной очистке ее от загрязнений и проверке состояния проверки состояния продольных балок, поперечных элементов, креплений и, конечно же, сварных, клепаных и болтовых соединений ,

Необходимо время от времени тщательно осматривать левую продольную опору рамы в месте расположения органа управления на наличие трещин.

Принципиально важно позаботиться о состоянии окрашиваемой поверхности рамы УАЗ-469, УАЗ-31512, 31514 и покрасить места, где слой краски разрывается во времени. Техническое обслуживание буксирного устройства состоит в том, чтобы снова очистить его от загрязнений, проверить его состояние и закрепить его на задней поперечине рамы, а также смазать поверхности трения в соответствии с инструкциями карты смазки. Рис

2 — буксировочный крюк УАЗ-469, УАЗ-31512, 31514

Рис. 2 — буксировочный крюк УАЗ-469, УАЗ-31512, 31514

1 колпачок, 2 гайки, 3 корпуса, 4 упругих элемента, 5 кронштейнов, 6 крюков, 7 стоек, 8 направляющих, 9 цепей, 10 болтов с гайкой, 11 масляных фитингов, 12 шайб, 13-контактный

Сцепка буксировочного устройства УАЗ-469, УАЗ-31512, 31514 должна свободно вращаться вокруг собственной оси и не иметь ощутимых осевых перемещений в корпусе. Это достигается за счет регулировки гайку подшипника 2.4 (см. 4.5) с крючками вала. Защелка должна плотно закрыть горловой крючок и плотно закрыть собаку.

Смазка поверхностей трения шейки крюка шатуна и отверстий в кронштейне 5 осуществляется через масляный ниппель 11. Поверхности трения поддерживают гайку 5 и отверстия в корпусе 3 консистентной смазки, размещенные под колпачком 1 при сборке. буксировочное устройство.

Когда автомобиль перегружен или в некоторых местах произошла трагедия, где будут возникать перекосы, повороты, трещины и другие повреждения, которые необходимо исправить. Уже в процессе использования вы ослабляете заклепки крепления передних пружин.

Рис. 3. Основные размеры рамы УАЗ-469, УАЗ-31512, 31514

Перед ремонтом рама должна быть очищена от грязи, тщательно осмотрена и определена, что еще нужно сделать, чтобы повредить нашему клиенту. Если рама повреждена во время осмотра и осмотра, ее следует охладить в прохладном состоянии с помощью приборов.

Для всего этого размеры, показанные на рис. 3. На сегодняшний день разница между размерами А и В дополнительного не должна превышать 5 мм

После редактирования На раме УАЗ-469, УАЗ-31512, 31514 необходимо проверить перпендикулярность оси крепления пружин к вертикальной плоскости рамы и, конечно же, обратить внимание на правильность сечения рамы, где контрольный случай добавлен

Трещины на деталях рамы должны быть сварены дуговой сваркой. Перед сваркой рекомендуется обрезать края трещин под углом 60 °.

Если на продольных опорах и поперечных элементах имеются длинные трещины, в дополнение к сварке трещин необходимо сварить усилитель, наложенный на сварную секцию.

Описание и характеристики

В 1972 году новый советский внедорожник наконец-то был представлен общественности. Как и ГАЗ 69, он производился в 2 модификациях. В отличие от предшественников, между армейской и сельской версиями имелись существенные различия в трансмиссии, подвеске и ходовой части.

Военный автомобиль, получивший индекс УАЗ 469, имел клиренс в 300 миллиметров, ведущие мосты с двойной, главной передачей, 9-листовые задние рессоры и понижающие бортовые редукторы на всех колесах. Гражданский автомобиль, УАЗ 469Б, производился с клиренсом в 220 миллиметров, ведущими мостами с одинарной, главной передачей (позаимствованные у предшественника) и 7-листовыми задними рессорами. Обе машины имели полный привод. Внешние габариты армейской и гражданской модификаций не различались.

На обе версии устанавливался 2,5-литровый двигатель УМЗ 451М мощностью в 75 лошадиных сил. Несмотря на свою вроде бы малую мощность, сравнимую с мощностью двигателя ВАЗ 2103, этот силовой агрегат мог тащить за собой вес в 3210 кг на подъем в 36% со скоростью 90 километров в час. Словно маленький танк, этот автомобиль уверенно следовал за бронетехникой, проезжая там, где застревали военные грузовики. При этом расход бензина в самой сложной ситуации составлял не более 16 литров на 100 километров пути.

• длина — 4025 мм;
• ширина — 1805 мм;
• высота — 2015 мм;
• колесная база — 2380 мм;
• колея — 1442 мм.

Весовые характеристики УАЗ 469 (469Б):

• масса в снаряженном состоянии — 1650 (1540) кг;
• полная масса — 2450 (2300) кг;
• наибольшая масса буксируемого прицепа — 760 (760) кг;
• максимальная нагрузка на переднюю ось — 1020 (965) кг;
• максимальная нагрузка на заднюю ось — 1430 (1335) кг;
• вес возимого топлива — 62,5 (62,5) кг.

В УАЗ-469 могут расположиться 7 человек. Грузоподъемность отечественного внедорожника составляет 675 килограммов. Выпускали «бобики» традиционно с мягким тентом и металлическими надставками.

Изначально дорожный просвет автомобиля составлял 21 см, но со временем его научились повышать до 30 см. С 80-х годов на него начали ставить новую светотехнику, а также в машине появились гидравлические телескопические амортизаторы.

В 1985 году была осуществлена очередная модернизация машины. Она приобрела гидравлический привод выключения сцепления, новую светотехнику, к омывателю лобового стекла подключили электропривод. Еще производитель усовершенствовал отопительную систему и поставил на некоторые версии вакуумный усилитель тормозов.

УАЗ-469	УАЗ-469Б
Тип автомобиля	Повышенной проходимости, двухосный, с колесной фор­мулой 4X4	Повышенной проходимости, двухосный, с колесной фор­мулой 4X4
2 чел. и 600 кг или 7 чел. и 100 кг	2 чел. и 600 кг или 7 чел. и 100 кг
При установке девятилистовых задних рес­сор.
2 чел. и 400 кг или 7 чел. при установке семилистовых задних рессор
Полная масса автомобиля, кг	2450	2300
Распределение полной массы по осям, кг:
на переднюю ось	1020	965
на заднюю ось	1430	1335
Масса снаряженного автомо­биля, кг	1650	1540
Распределение снаряженной массы по осям, кг:
на переднюю ось	890	850
на заднюю ось	760	690
Наибольшая скорость при пол­ной массе, км/ч	100	100
Контрольный расход топлива УАЗ-469 при скорости 30 км/ч, л/100 км	10, 6	10, 6
Запас хода по шоссе при конт­рольном расходе УАЗ-469 10, 6 л/100 км, км	730	730
Путь торможения с полной на­грузкой с начальной скоро­сти 70 км/ч, не более, м	44, 8	44, 8
Наибольшая полная масса бук­сируемого прицепа, кг	760	760
Наименьший радиус поворота по колее переднего внешнего (относительно центра пово­рота) колеса, не более, м	6, 5	6, 3
Наименьший радиус поворота внешний по точке переднего бампера, наиболее удален­ной от центра поворота, не более, м	7	6, 8
Максимальный подъем, преодо­леваемый автомобилем, %:
с наибольшей нагрузкой	62	62
с наибольшей нагрузкой и прицепом с полной массой	36	36
Максимальный косогор, пре­одолеваемый автомобилем с наибольшей нагрузкой без прицепа, %	36	36
Наибольшая глубина преодолеваемого брода, м	0, 7	0, 7

Система охлаждения двигателя

Транспорт оборудован жидкостной системой охлаждения двигателя. Конструкция этого механизма включает:

• отводящий шланг радиатора;
• защитный кожух радиатора;
• водяные рубашки;
• насос водяного типа;
• пробку;
• крепежные механизмы;
• подводящий шланг радиатора;
• корпус термостата;
• вентилятор;
• блок цилиндров;
• сливной кран;
• штуцер, необходимый для выпуска воздушного потока;
• наливной шланг и устройство сцепления;
• расширительный бачок.

Данная система отвечает за смазку элементов мотора, охлаждение отработанных газов, нагрев воздуха в вентиляции, в механизме отопления и кондиционирования, а также за циркуляцию охлаждающей жидкости в системе турбонаддува.

Здесь установлены трехрядные радиаторы, изготовленные из меди, и принудительный вентилятор, который находится на шкиве. Работа вентилятора не останавливается до тех пор, пока крутится коленчатый вал.

Для циркуляции жидкости в системе здесь установлен водяной насос, который обеспечивает бесперебойное перемещение жидкости в радиаторную часть и обратно.

Термостат используется в качестве переключателя между малым и большим кругом циркуляции. Он открывается при нагреве жидкости до +80°С.

По патрубкам жидкость перемещается от одного элемента к другому. Каждый раз перед началом эксплуатации УАЗа рекомендуется осматривать это устройство на наличие повреждений и дефектов. Для того чтобы предотвратить возникновения коррозии, необходимо менять водяные рубашки раз в 6 месяцев.

Двигатель на УАЗ: виды, марки и производители

Первые автомобили УАЗ (различные модификации УАЗ-469) оснащались моторами Ульяновского моторного завода — для того времени это были мощные (75 л.с.) и надежные двигатели, в самых сложных условиях показавшие себя с лучшей стороны. Однако позже параллельно с ульяновскими моторами на УАЗы стали ставить силовые установки Заволжского моторного завода. И к сегодняшнему дню на ульяновских внедорожниках одинаково часто можно встретить двигатели обоих заводов.

Какие двигатели предлагает каждый из заводов? Моделей и модификаций достаточно много, и среди них можно выбрать моторы для решения самых разных задач.

Двигатели Ульяновского моторного завода (УМЗ)

Ульяновский моторный завод расположен в Ульяновские, он входит в «Группу ГАЗ» и производит двигатели для легких коммерческих автомобилей, в том числе и для УАЗов.

Для установки на различные модели автомобилей УАЗ применяются карбюраторные и инжекторные четырехцилиндровые двигатели УМЗ.

— УМЗ-4178 (АИ-92 82 л.с.); — УМЗ-421 (АИ-92 110 л.с.); — УМЗ-4218 (АИ-92, модификации 103 и 105 л.с.).

— УМЗ-4213 (АИ-92, модификации 110 и 115 л.с., а также модификации для ГУР); — УМЗ-4213 «Евро-3» (АИ-92, 123 л.с.).

Необходимо обратить внимание на тот факт, что все указанные двигатели представлены в двух модификациях — с рычажным и диафрагменным сцеплением. Также ряд двигателей имеют модификации для установки ГУР

Карбюраторные двигатели УМЗ применяются, в основном, для замены моторов моделей УАЗ, снятых с производства (предшественников УАЗ «Хантер» и других). А более современные двигатели УМЗ-4213 различных модификаций — это универсальные силовые установки, которые в настоящее время работают во всех новых моделях автомобилей УАЗ.

Двигатели Заволжского моторного завода (ЗМЗ)

Заволжский моторный завод (город Заволжье, Нижегородская область) предлагает широкий выбор двигателей на УАЗ, в том числе и моторы экологического классов «Евро-3» (выпуск налажен с 2008 года) и «Евро-4». В линейке присутствуют как традиционные карбюраторные, так и современные инжекторные моторы. Все двигатели ЗМЗ — четырехцилиндровые.

— ЗМЗ-402.10 (92 л.с.); — ЗМЗ-402.17 (92 л.с., модификация для тропического климата); — ЗМЗ-4104 (96 л.с.).

— ЗМЗ-409 (143 л.с.); — ЗМЗ-40904 (143 л.с., «Евро-3»); — ЗМЗ-4091 («Евро-2», «Евро-3»);

Наибольшее распространение получили различные модификации двигателей ЗМЗ-40904, которые в настоящее время устанавливаются в автомобили УАЗ «Хантер», «Patriot» и другие. Двигатели ЗМЗ-4091 устанавливаются, в основном, на УАЗ-3741 («Таблетка»), УАЗ-3303 и УАЗ-2206 (микроавтобус).

Также Заволжский завод предлагает линейку современных дизельных двигателей ЗМЗ-514 экологических классов «Евро-3» и «Евро-4». Эти силовые установки устанавливаются, в основном, на автомобили УАЗ «Хантер». Это самые современные и перспективные разработки, обладающие отличными техническими характеристиками, надежностью и высоким ресурсом.

Зарубежные двигатели

С недавних пор (с 2008 года) в продажу стали поступать автомобили УАЗ «Хантер», оснащенные дизельным двигателем ANDORIA 4CTi90. Данная силовая установка показала себя с лучшей стороны, и сейчас спрос на УАЗы с ней достаточно высок.

Дизель ANDORIA производится в Польше и поставляется в двух модификациях, соответствующих экологическим классам Евро-2 и Евро-3. Моторы оснащаются турбокомпрессорами и имеют мощность от 86 до 102 л.с.

Достоинства и недостатки

Отечественный внедорожник имеет собственные отличительные черты, как положительные, так и отрицательные. К явным плюсам автомобиля можно отнести его невысокую стоимость и неприхотливость. Транспортное средство является выносливыми и надежным, если же случаются поломки, то не составит труда их устранить. В ремонте УАЗик недорогой, а многие неисправности автовладельцы ликвидируют самостоятельно.

Есть, конечно, у продукта отечественного автопрома и недостатки. Например, слабыми местами машины считаются рессоры и коробка передач. Сравнительно ненадежными называют владельцы также мосты автомобиля. Но если купить армейские версии, то вероятность поломок уменьшается.

Конечно, не радует многих покупателей низкая мощность мотора. К тому же он нередко капризничает, когда из него выжимают максимальную скорость. В таком случае можно встретиться с такой неприятностью, как утечка масла

Рекомендуется обращать пристальное внимание на амортизаторы. А еще лучше сразу же поменять их на иностранные

Чтобы превратить УАЗ-469 в настоящий вездеход, придется вложиться в его переоборудование. Например, стоит установить на него межколесную блокировку и повысить дорожный просвет. Для этого достаточно подобрать внушительные шины и диски. С ними клиренс возрастает на несколько сантиметров.

Супер тюнинг

Конструкция

Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием.

Блок цилиндров алюминиевый с чугунными гильзами. У УМЗ-417 гильзы посажены через резиновые кольца, в отличии ЗМЗ-402, у которого посадка через медные прокладки. К сожалению резиновые кольца снижают прочность блока 417-го мотора. Блок не имеет ребер жесткости. Лишь на поздних моторах появились 3-4 ребра. На блоке УМЗ-417 имеется крепление под маслофильтр от ВАЗ-2101. Если и дальше говорить о схожести и различиях моторов УМЗ-417 и ЗМЗ-402, то можно сказать, что коленвал, распредвал, шатуны, поршни, кольца, толкатели и штанги у них одинаковые. Гильзы разные из-за отличия способа посадки. Маховик у 417-го больше в диаметре и тяжелее, соответственно колокол также больше в размерах. У ЗМЗ набивка кладется в канавку в блоке и крышке коленвала, а у УМЗ прикручивается и обжимается штампованными стальными пластинками, что в итоге плохо сказывается на герметичности конструкции. У УМЗ 417 охлаждающая жидкость забирается и подается в ГБЦ, как результат неравномерное охлаждение двигателя. Помпа ЗМЗ 402 надежнее 417-ой, в ней сальник, а не фибра. Но это касается только помпы старого образца! Сейчас на новых помпах для 417-го мотора используется сальник

Важно упомянуть, что выпускной коллектор на УМЗ 417 имеет конструкцию 4-1, который задавливает двигатель на средних и высоких оборотах

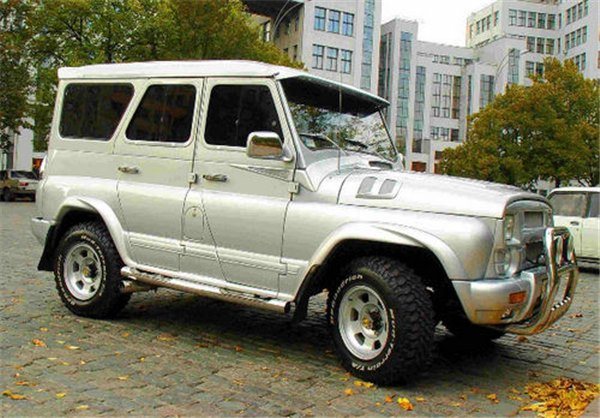

Тюнинг УАЗ-469

Большим преимуществом «уазика» является возможность доработки и внесения различного оборудования. К основным моментам можно отнести:

1. Увеличение дорожного просвета.
2. Установку лебедки.
3. Разнообразные внешние украшения.

В первую очередь владелец внедорожника хочет увеличить его проходимость. А самый простой способ – увеличить размер колес. Арки автомобиля и прочность мостов оставляют широкий простор для выбора. Иногда достаточно установить высокую резину в 31 дюйм, и «уазик» красиво подтягивается над землёй. Для ещё большего поднятия может возникнуть необходимость подрезания арок и установки специальных проставок между рамой и кузовом. При этом размер диска чаще всего не увеличивают, а уменьшают, ставя 15 радиус вместо 16.

Вторым моментом, конечно же, является лебёдка, а лучше две: одну ставят на передний бампер, другую — на задний. Правда у этого «украшения» есть и минус: увеличение веса машины в целом. Что является прямо противоположным качеством повышения проходимости автомобиля УАЗ-469. Технические характеристики «бобика» при этом покажут себя с лучшей стороны. Красивым и практичным дополнением станут экспедиционный багажник и лестница на задней двери.

Тюнинг УАЗ-469 станет более ярким и заметным при установке кенгурина. Пусть это добавит лишние килограммы, но зато появится возможность быстро продвигаться по легкому подлеску. Желающим эксплуатировать внедорожник по определенным водным преградам стоит обзавестись шноркелем и провести дополнительную герметизацию подкапотного пространства.

Автомобиль УАЗ-469, цена на который колеблется от 50 до 200 тысяч рублей, естественным образом дорожает от установленных дополнений. Изменения внешнего вида не добавят автомобилю проходимость, но выразят именно вашу индивидуальность. К таким моментам относится покраска, нанесение аэрографии, замена штампованных дисков на литые, установка отбойников капота и окон, установка дополнительной оптики.

Кузов и конструкция УАЗ-469

Кузов автомобиля смонтирован на прочной и жёсткой на кручение лонжеронной раме. Для увеличения дорожного просвета (клиренса) до 300 мм и расширения силового диапазона трансмиссии были применены мосты с уменьшенными картерами главных передач и бортовыми редукторами, в которых устанавливались понижающие передачи (но не на гражданском варианте). В 1980 году на УАЗиках поменяли наружную светотехнику. Указатели поворотов спереди и сзади получили оранжевые рассеиватели, а сбоку на капоте появился повторитель указателя поворотов. В это же время в конструкцию подвески внедрили гидравлические телескопические амортизаторы

вместо рычажных. С 1983 года на машине устанавливаетсядвигатель , модели 414, мощностью 77 л.с. Год спустя в системе охлаждения появился расширительный бачок и герметичная пробка.

Механизмы и узлы трансмиссии

Узел сцепления

Сухое, однодисковое, фрикционное, с пружинами на периферии, привод выключения гидравлический. Предусмотрен механизм гашения крутильных колебаний.

Коробка переключения передач и раздаточная коробка

На 4 режима, все передачи переднего хода с синхронизаторами, регулировки не предусмотрены. Коробка раздаточная механического типа, на две ступени передачи усилия вращения, допускает применение дополнительного понижающего режима.

Карданная передача

Открытая, состоит из двух валов, задний – трубчатого сечения, передний – труба и сплошной вал. Валы оборудуются подвижными шлицевыми узлами (прямобочными или эвольвентными) и шарнирными соединениями на подшипниках игольчатого типа.

Передний и задний мост

Тип заднего моста – ведущий, модернизирован в 1988 году.

Для улучшения динамических показателей подобраны другие характеристики на главной паре редуктора. Для поднятия надежности узла использованы более эффективные параметры зацепления шестерен моста.

Передний мост – ведущий. По конструкции главной пары шестерен и дифференциала соответствует заднему мосту.

Рама и буксирное устройство

Изготавливается из двух коробчатых стальных балок, которые соединены поперечинами.

Рама модели УАЗ-31512-010 в передней части имеет узлы установки пружинной подвески, у остальных модификаций рамные устройства предусматривают монтаж рессор листового типа спереди и сзади.

Штатное буксирное устройство жесткого типа, не допускает длительной буксировки прицепа.

Подвеска

У модели УАЗ-31512-010, как у большинства модификаций, подвеска рессорная на переднем и заднем мостах. Тип рессоры полуэллиптический, многолистовой.

Спереди узел набран из семи листов, сзади – из девяти. Для повышения комфорта и улучшения управляемости машины на УАЗ-31512-010 ставят пружинную подвеску спереди.

Для снижения передачи ударных воздействий неровностей дорожного полотна на кузов предусмотрена установка в подвеску пары гидравлических амортизирующих устройств двухстороннего действия.

Ступицы, колеса и шины

Ступицы для колес задней и передней осей одинаковы по конструкции. Имеют по 8 отверстий с резьбой для болтового крепления фланцев.

Диски колес стальные, штампованные с размерностью 6Lx15 или 6Lх16. Применены диагональные на 15 дюймов или радиальные на 15 и 16 дюймов пневматические шины.

Основные технические характеристики УАЗ 469

469 469Б

Масса без нагрузки	1600 кг.	1540 кг.
Масса с полной нагрузкой	2400 кг.	2280 кг.
Объем топливного бака	78 л.
Привод	Полный подключаемый
Наибольшая скорость при полной массе	90 км / час.	120 км / час.
Контрольный расход топлива при скорости 30 км/ч.	10,6 литров / 100 км.
Запас хода по шоссе при контрольном расходе 10,6 л/100 км	730 км.
Путь торможения с полной нагрузкой с начальной скорости 70 км/ч	Не более 44,8 метров.
Глубина преодолеваемого брода	0,7 метра
Максимальный преодолеваемый подъем с водителем и 1 пассажиром	57 градусов
Максимальный преодолеваемый подъем при полной загрузке	31 градус
Наибольшая полная масса буксируемого прицепа	760 кг.

Двигатель

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя — достаточно приличный расход топлива, до 16 литров за сотню. Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 — на обычные гражданские модели, УМЗ 4179 — на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

Коробка передач

Коробка передач УАЗ 469 служит для изменения крутящего момента от двигателя через сцепление. КПП УАЗ 469 преобразовывает энергию вращения коленчатого вала в поступательное движение трансмиссии. Благодаря четырем передачам, которые имеет редуктор для движения вперед и одну заднюю, энергия передается колесам. Автомобиль может осуществлять движение в любом направлении. Трансмиссия УАЗ 469 подразделяется на два вида по типам КПП – старого образца и нового образца.

Схема КПП УАЗ 469 старого образца показана на нижнем рисунке. Здесь наглядно показаны все основные запчасти КПП УАЗ 469 и комплектующие изделия коробки. Такие изделия, как пыльник, сальник, резиновые уплотнения являются расходными материалами и меняются по мере износа. Для автомобиля УАЗ 469 схема типовая.

Коробка переключения передач в машине УАЗ 469 крепится к картеру сцепления четырьмя шпильками, ввернутыми в него. Шестерни привода промежуточного вала, второй и третьей передач изготавливаются с косыми зубьями, первой передачи – с прямыми зубьями.

Шестерни расположены на валах и находятся в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на ведомом валу на игольчатых подшипниках. Ведущий вал 1 имеет две опоры. Передний подшипник расположен в гнезде коленчатого вала, задний – в передней стенке картера коробки передач.

Расход топлива

• Расход топлива у двигателя 2.4 составляет 15,6 литров на сотню км., а у двигателя 2,7 10,6 литров на сотню км.
• Потребляемый бензин 92.

Мосты

Одно из базовых отличий УАЗ 469 и УАЗ 469Б – мосты. Они могут быть военными и колхозными соответственно.

Военные мосты (УАЗ 469)Колхозные мосты (УАЗ 469Б)

Тип	Разъемные, с редукторами на всех колесах	Разъемные
Передаточное число	5,38	5,13
Передаточное число главной передачи	2,77	5,13
Масса переднего моста	140 кг.	120 кг.
Масса заднего моста	121,5 кг.	100 кг.
Объем масла, заливаемого в каждый мост	1 л.	0,85 л.
Передаточное число колесных редукторов	1,94	–
Объем масла, заливаемого в каждый редуктор	0,3 л.	–

Ходовая часть

• подвеска — жесткая, рессорная;
• рессоры — 7-9-листовые, эллиптические;
• амортизаторы — телескопические, двустороннего действия;
• колеса — стальные, штампованные;
• шины — камерные;
• рекомендованный размер шин — 215/90 R15.

Обслуживание раздатки

При эксплуатации автомобиля необходимо регулярно обслуживать узел. Для этого:

• Проводится визуальный осмотр на предмет подтеков смазки в местах расположения прокладок и резиновых уплотнений;
• Осуществляется проверка крепления раздатки к коробке переключения передач и затяжка болтов крепления карданных валов;
• Меняется смазочный материал изделия.

Масло в раздатке и коробке передач меняется одновременно. Периодичность замены каждый автовладелец определяет самостоятельно. Производитель рекомендует менять масло каждые 35 – 45 тысяч пробега.

СПРАВКА: При регулярном передвижении на автомобиле по бездорожью необходимо чаще менять масло трансмиссии. Это связано с высокими нагрузками и возможностью попадания воды в картер механизма при преодолении брода.
