Бтр-152

Варианты и модификации[править]

Россия (СССР)

• Объект 140 (1947) — опытный, 6×6. Шасси ЗИС-123 на базе шасси ЗИС-121 грузового автомобиля ЗиС-151, бронекорпус ЗИС-100. Мощность 110 л.с. 12 машин.
• Объект 140А (1949) — опытный. С зенитной установкой из 2 КПВ, телескопическим прицелом ОП-1-14 и коллиматорным прицелом. 2 машины
• БТР-152

  БТР-152А (1951) — с зенитной установкой ЗПТУ-2 из пулемётов КПВ калибром 14,5 мм. Серия в 1952-55 гг. на ЗиС, 719 машин. Боевая масса – 8,6 т. Экипаж – 10 чел. В 1955 году было изготовлено несколько опытных образцов БТР-152А с зенитной установкой ЗПТУ-4.

  — базовая модификация с открытым кузовом. Серия в 1950-55 гг. на ЗиС, 4923 машины (в т.ч. с р/с – 3333). Лоб корпуса – 13 мм, борт – 10 мм. Боевая масса – 8,6 т. Экипаж – 2+17 чел.

• Объект 140В (1953) — опытный, машина управления артогнём с бронекорпусом увеличенной высоты.
• БТР-152В (1955) — вариант на базе узлов и агрегатов опытного автомобиля ЗИС-128 и первых прототипов грузового ЗИЛ-157, с автоподкачкой шин. Серия в 1955-59 гг. на ЗиС, 2904 машины. Борт корпуса – 9-11 мм. Боевая масса – 8,95 т. Экипаж – 2+17 чел.
  • БТР-152Е (1955) — с зенитной установкой ЗПТУ-2 из пулемётов КПВ калибром 14,5 мм. Вес – 8,95 т. Серия в 1955-57 гг. на ЗиС, 160 машин.
  • БТР-152С (1955) — машина связи с увеличенной высотой бронекорпуса. Серия в 1955-59 гг. на ЗиСе, 272 машины.
  • БТР-152И (1957) — машина управления, с высоким закрытым корпусом. Серия в 1957-62 гг. на ЗиЛ и БАЗ.
  • БТР-152К (1957) — броневая крыша корпуса (высота корпуса увеличена на 300 мм), экипаж – 3+13 чел. Серия в 1957-59 гг. на ЗиЛ и в 1960-62 гг. на БАЗ.
• БТР-152В1 (1957) — снабжён прибором ночного видения ТВН-2 и усовершенствованной системой регулировки давления в шинах (подвод воздуха осуществляется через ступицу колеса). Серия на ЗиЛ (в 1957-59 гг., 611 машин) и БАЗ (в 1960-62 гг.)
  • БТР-152К1 (1959) — вариант с броневой крышей корпуса. Серия в 1959 г. на ЗиЛ (245 машин) и в 1960-62 гг. на БАЗ.
  • БТР-152С1 — подвижный командный пункт. Серия на БАЗ в 1960-62 гг.
  • БТР-152У — машина управления.
  • БТР-152В2 (1960) — опытный, с однодисковым сцеплением и КПП ЗИЛ-130.
  • БТР-152К2 — опытный, с однодисковым сцеплением и КПП ЗИЛ-130.
  • БТР-152С2 — опытный, с однодисковым сцеплением, КПП ЗИЛ-130.
  • БТР-152В (1956) — опытный, 2 машины. С 2 или 4 подъемными неприводными катками.
  • БТР-Э152В (1957) — опытный, с равным расположением осей (колесная формула – 6×4).
• Р-118АМ “Стадион” — радиостанция средней мощности с р/п Р-154-2 “Молибден” и Р-311. Выпускались на шасси БТР-152С до 1959 г. (272 шасси), БТР-152С1 до 1962 г.
• БТР-152Э1 — экспортный вариант БТР-152В1 для стран Ближнего Востока. Серия на ЗиЛ.
• БТР-152Ю1 — экспортный вариант БТР-152В1 для стран Африки (“южный” вариант). Серия на БАЗ.
• БТР-152Т1 (1957) — экспортный вариант БТР-152В1 для стран Африки (“тропический” вариант).

Китай

Тип 56 — китайская лицензионная копия.

Египет

БТР-152 со счетверенной установкой крупнокалиберных пулеметов ДШК чехословацкого производства.

Германия (ГДР)

• SPW-152 — немецкая версия БТР-152.
  • SPW-152, преобразованный в бронированную машину скорой помощи.
  • SPW-152U — немецкая версия командирского БТР-152.

Израиль

БТР-152 ТСМ-20 — израильская противовоздушная установка вооруженная спаркой пушек калибром 20 мм в башне TCM-20.

Ливан

• БТР-152 был изменен ливанскими боевиками. В десантном отделении была размещена зенитная установка ЗУ-23-2.
• БТР-152, переделанный Армией Южного Ливана в БРЭМ.

Польша

• БТР-152, преобразованный в мобильный командный пункт.
• БТР-152, преобразованный в инженерный автомобиль.
• БТР-152, преобразованный в бронированный артиллерийский тягач.

История создания

В 1950 году БТР-152 был принят на вооружение Советской армии. С началом серийного производства и эксплуатации в войсках в конструкции были выявлены недоработки и дефектные узлы, обладавшие низкой надёжностью. Со временем недостатки были устранены. После того, как конструкция БТР-152 была отлажена, возник вопрос повышения характеристик бронетранспортёра. Проблемным оставался вопрос проходимости окопов противника, поэтому в 1956 году по заданию Министерства обороны СССР были изготовлены два опытных образца БТР-152В с дополнительно установленными поддерживающими катками. Однако, результаты испытаний были отрицательны, вместо ожидаемых улучшений, проходимость ухудшилась, так как на ведущих колёсах уменьшилась сцепная масса, а катки оказывали дополнительное сопротивление. Было очевидно, что проблему проходимости надо решать иными способами.

В это же время в СКБ ЗИЛа вели работы в том же направлении на грузовике ЗИЛ-157. Проблему решали путём установки мостов равнорасположенными по базе, при этом подвеска каждого моста была независима. Результаты испытаний образца ЗИЛ-157-Р показали высокую проходимость и возможность преодоления рвов шириной до 2,5 метров. Аналогичным образом поступили при разработке улучшенной версии БТР-152. Для того, чтобы нивелировать недостаточную устойчивость при прямолинейном движении по шоссе на высоких скоростях, первые две оси были сделаны управляемыми. В начале 1957 года был построен опытный образец машины, получивший обозначение БТР-Э152В. Образец был направлен на сравнительные испытания в НИИ-21. Вместе с БТР-Э152В испытания проходили серийный образец БТР-152В, опытные образцы ЗИЛ-157 и ЗИЛ-134.

Сравнительные испытания показали, что БТР-Э152В легко преодолевал окопы шириной до 1,3 метра и рвы шириной 2,5 метра, ни один из других образцов преодолеть такие препятствия не сумел. Более того, БТР-Э152В был способен перемешаться по пересечённой местности без одного колеса, или же без двух колёс средней оси. Однако в ходе испытаний также был выявлен существенный дефект: шарниры «Бендикс-Вейсс», установленные на среднем мосте, часто выходили из строя, так как не были рассчитаны на повышенные нагрузки, которые воспринимал средний мост при выходе из рва. Требовалась разработка нового усиленного моста. Схема с поворотом первых двух мостов также отрицательно влияла на управляемость машины при движении по шоссе выше 40 км/ч.

Летом 1957 года было закончено изготовление второго опытного образца. Была изменена схема работы осей при повороте машины (поворачивались первая и последняя оси). Прочность полуосей на среднем мосте была увеличена на 25%, шарниры «Бендикс-Вейсс» были исключены из конструкции. По результатам испытаний было определено, что недостатки, связанные с разрушением шарниров среднего моста, были устранены, при этом проходимость по сравнению с первым образцом не ухудшилась. Однако, возник ряд других проблем. Зубья главной передачи среднего моста не выдерживали нагрузки и ломались. Требовалась разработка нового среднего моста. Задняя ось поворачивалась с запозданием из-за увеличенной звеньевой цепи. Многочисленные люфты в рулевом управлении отрицательно сказывались на управляемости машины при высоких скоростях. БТР-Э512В по-прежнему терял управление при движении по шоссе выше 40 км/ч.

Осенью и зимой —1958 годов были продолжены сравнительные испытания по проходимости. По результатам испытаний БТР-Э152В показал существенные преимущества перед БТР-152В. Там где, БТР-152В застревал и не мог продолжить движение своим ходом, БТР-Э152В проезжал без особых проблем. Однако, для решения задач проходимости в БТР-Э152В были подняты тяговые свойства, при этом максимальная скорость была уменьшена до 52,9 км/ч, что не соответствовало требованиям, предъявляемым к бронетранспортёрам. Необходимо было увеличивать удельную мощность машины в 1,5—2 раза, однако Министерство обороны СССР предъявило новые требования к перспективному БТР. Машина обязательно должна была преодолевать препятствия вплавь. Поэтому работы по БТР-Э152В были свёрнуты.

Описание конструкции

СГМБ (СГ-43) на БТР-152, 1968 год.

Броневой корпус и башня

Броневой корпус БТР-152 открытого типа, сварен из броневых листов, состоит из трёх отделений и является несущей конструкцией, на которой установлены все механизмы и агрегаты машины.

Силовое отделение

В передней части машины находится силовое отделение, в котором установлен двигатель, а также находится электрооборудование с радиаторами и пусковым подогревателем.

Отделение управления

За силовым отделением располагается отделение управления, отгороженное вертикальными перегородками. В отделении управления находятся места механика-водителя и командира. Под местом командира установлен аккумулятор. Для выхода из машины слева и справа от сидений находятся двери, открывающиеся наружу.

В отделении управления также находятся контрольно-измерительные приборы и приборы наблюдения. В правой передней части отделения управления установлен кронштейн с вещевым мешком и радиостанцией.

Боевое отделение

В средней и кормовой частях машины за отделением управления и силовым отделением находится боевое отделение. В боевом отделении расположен пулемёт, а также находятся бензиновые баки, возимый ЗИП, укладки с боекомплектом и аптечка с огнетушителем.

Для размещения десанта вдоль бортов и в передней части боевого отделения находятся 17 сидений. За спинками сидений имеются зажимы для крепления автоматов.

Средства наблюдения и связи

Для обеспечения связи в БТР-152 установлена радиостанция 10РТ-12. Днём дальность действия радиостанции составляет 25..30 км на ходу и 35..38 км на стоянке, ночью — 13..15 км на ходу и 15..17 км на стоянке.

Двигатель и трансмиссия

В качестве силовой установки используется бензиновый двигатель ЗИЛ-123В. Максимальная мощность двигателя составляет 110 л.с.

Коробка передач — механическая и имеет пять передних и одну заднюю передачу. Раздаточная коробка имеет две понижающие передачи, а также механизм включения переднего моста.

Ходовая часть

Подвеска переднего моста БТР-152 представляет собой две полуэллиптические продольные рессоры с двумя гидравлическими амортизаторами двустороннего действия.

Подвески среднего и заднего мостов — балансирные, на двух полуэллиптических продольных рессорах, которые укреплены на качающихся ступицах средней частью.

На машинах выпускавшихся с 1947 по 1955 годы устанавливались колёса аналогичные автомобилю ЗиС-150, но имевшие внедорожный рисунок протектора шин. На машинах выпускавшихся с 1956 по 1962 годы устанавливались колеса аналогичные автомобилю ЗИЛ-157.

Оценка бронетранспортёра БТР-152

Для начала 1950-х годов тяжелый советский бронетранспортёр был очень удачной боевой машиной. Об этом свидетельствует как большая серия – 12,5 тысячи бронетранспортёров в различных вариантах, так и география экспортных поставок. Советский БТР-152 успел послужить в армиях более 40 государств мира. При этом в Китае развернули серийное производство лицензионной копии бронетранспортёра под собственным обозначением Type-56.

К плюсам БТР-152 относили хорошую проходимость на местности, достаточно большую для такой техники скорость хода, особенно по грунту, отличную вместимость. Далеко не все бронетранспортёры тех лет могли перевезти 19 солдат, включая экипаж. Также удачным признавалась схема и толщина бронирования, которая превосходила таковую у американских колесно-гусеничных бронетранспортёров M3, не говоря о колесном «Скауте».

К очевидным недостаткам машины относили слабое вооружение, представленное только станковым 7,62-мм пулеметом и личным оружием десантников. Многие иностранные образцы БТР тех лет вооружались более мощными крупнокалиберными пулеметами.

Израильский БТР «Шоэт»

О том, что бронетранспортёр выдался по-настоящему хорошим, свидетельствует и тот факт, что израильтяне по достоинству оценили захваченные у Египта бронетранспортёры БТР-152. В армии Израиля отметили хорошие защитные свойства корпуса советского бронетранспортёра и рациональное расположение бронелистов, которое не мешало десанту. Под впечатлением от арабских трофеев в Израиле развернули выпуск собственного колесного БТР «Шоэт», который внешне напоминал советскую боевую машину.

//

Итак, ближе к делу

Опыт сборки БТР-152В1 в варианте бывшего арабского, ставшего трофейным израильским (перевооружив его М2НВ от Браунинга) у меня имелся, но это было ну очень давно (воды, как и модельных красок и клея, много утекло с тех пор).
Приобрел вариант «Е» (зенитный). Под него же чисто случайно был куплен за полцены пострадавший при транспортировке ЗИЛ-157 от Трампетера, на базе которого собственно и был создан оргигнал (интересующие детали, о счастье, остались целы). Чуть позже выписал по почте и 2 металлических ствола КПВ от ModelPoint.
С инфой на собственно БТР-152 проблем вроде нет, но зенитная модификация освещена крайне скудно. Обратился за помощью на форум — спасибо Вячеславу Демченко, выложившему фото ЗПУ-2 (буксируемый вариант). Слышал, что эту установку в свое время и поставили на БТР. Но… изучив конструкцию того, что находилось в коробке, понял всю бесполезность затеи если не воссоздать, то хотя бы изобразить ЗПУ в раскрытом виде (как вышел из ситуации — позже).
Сам корпус в общем геометрически вписывается в чертежи. Собираемость — без мелкой шкурки и шпатлевки не обошлось. Отсебятина началась с заново вырезанной носовой части с жалюзи радиатора (вырезал из телефонной карты экспресс-оплаты). На снимке же виден и в общем неплохо вписавшийся в силовое отделение двигатель от Trumpeter. Передние крылья тоже взяты ЗИЛовские (родные — более толстые и вообще мне не нравятся).

БТР-152. От идеи до реализации

До конца Второй мировой войны Красная Армия не имела собственного бронетранспортёра, а попыткам его создания не уделялось должного внимания. Акцент был смещен на производство танков и самоходных артиллерийских установок, которые также нужны были фронту. Несмотря на это советские командиры прекрасно понимали возможности бронетранспортёров.

Единственной массовой машиной, которую в годы войны эксплуатировали в Красной Армии, был легкий колесный американский бронетранспортёр M3A1 Scout Car, этот БТР использовался также и в качестве легкого разведывательного бронеавтомобиля.

Свои первые бронетранспортёры СССР производил с оглядкой на машины конкурентов, так БТР-40 создавался как отечественный аналог «Скаута», а тяжелый бронетранспортёр БТР-152 создавался с учетом опыта использования и боевого применения двух полугусеничных бронетранспортёров: американского M3 и немецкого Sd Kfz 251. Правда, от концепции полугусеничного или полностью гусеничного бронетранспортёра советские конструкторы уже тогда отказались, отдав предпочтение колесной боевой технике.

Такой выбор был рационален. Колесные бронетранспортёры были дешевле и проще в производстве и эксплуатации, а их серийное производство можно было развернуть на мощностях имеющихся автомобильных предприятий. Помимо этого обучить водителей колесной техники было проще, за их руль всегда можно было посадить вчерашнего шофера, также колесные бронетранспортёры отличались большей скоростью хода и имели больший ресурс.

За сборку БТР-152 в Советском Союзе отвечал Завод имени Сталина (ЗИС) в Москве (после развенчания культа личности был переименован в ЗИЛ). Но новые бронетранспортёры собирали не только в столице, в производстве участвовал также Брянский автомобильный завод. Всего на двух предприятиях было собрано в общей сложности 12421 бронетранспортёр. Серийное производство именно БТР-152 продолжалось с 1950 по 1955 год, других модификаций боевых машин на том же шасси – до 1962 года.

Судьба бронетранспортёра БТР-152 неразрывно связана с судьбой пятитонного грузовика повышенной проходимости ЗИС-151 с колесной формулой 6х6. Испытания этой машины конструкторы завода ЗИС начали еще в мае 1946 года. Именно на базе узлов и агрегатов данного шасси было принято решение строить первый советский тяжелый бронетранспортёр. Уже к ноябрю 1946 года группа конструкторов под руководством Б. М. Фиттермана приступила к разработке новой боевой машины, получившей индекс «Объект 140».

Согласно техзаданию конструкторам предстояло создать бронетранспортёр боевой массой около 8,5 тонны с противопульным и противоосколочным бронированием и вместимостью 15-20 человек. В качестве вооружения рассматривался один станковый пулемет.

Уже к маю 1947 года были готовы два опытных образцы будущей машины. Заводские испытания бронетранспортёров недалеко от города Чехова продолжались до 1949 года. При этом уже в мае-декабре 1949 года 8 из 12 построенных бронетранспортёров использовались для проведения полноценных войсковых испытаний, которые шли параллельно с государственными испытаниями новой машины.

После устранения всех выявленных недоработок 24 марта 1950 года тяжелый колесный бронетранспортёр, получивший обозначение БТР-152, был официально принят на вооружение Советской Армии. А уже 28 марта был арестован главный конструктор машины Фиттерман, незадолго до ареста смещенный с должности главного конструктора предприятия. Его арест состоялся в рамках расследования дела «О вредительской группе на заводе ЗИС». В декабре того же года он получил 25 лет лагерей и начал отбывать наказание в Речлаге, был полностью реабилитирован и восстановлен в партии в 1955 году. Такие были времена.

Удивительно, что создатель тяжелого колесного бронетранспортёра БТР-152 подарил стране самую небольшую микролитражку – Борис Михайлович был и главным конструктором «Запорожца» ЗАЗ-965, но это уже совсем другая история.

Конструкция бронетранспортера БТР-90 «Росток»

Бронетранспортер БТР-90 «Росток» имеет закрытый герметичны сварной корпус из катанных броневых листов и способен обеспечивать экипажу защиту от крупнокалиберных пуль и осколков артиллерийских снарядов. Для повышения защитных свойств могут быть установлены дополнительное бронирование, а также системы пассивной (динамической) и активной защиты. По сравнению с предыдущими моделями, значительно улучшена противоминная защита, в частности, днище машины имеет V-образную форму — более стойкую к воздействию ударной волны, чем традиционная плоская.

Помимо движения по земле, боевая машина способна плыть, двигаясь над водной гладью, либо в шторм до 3-х баллов.

Силовая установка бронетранспортера состоит из многотопливного дизельного двигателя мощностью 510 л.с. Для движения на воде используются два водометных движителя.

Водометные движители БТР-90 для движения на плаву

Колесная формула БТР-90: 8×8, бескамерные широкопрофильные пулестойкие шины имеют центральную систему регулирования давления воздуха. Подвеска колес независимая торсионная, с телескопическими гидроамортизаторами. Коробка передач — автоматическая гидромеханическая реверсивная.

Вооружение БТР-90 «Росток» состоит из 30-мм автоматической пушки 2А72, спаренного 7,62-мм пулемета ПКТ, 30-мм автоматического гранатомета АГС-17 и противотанкового ракетного комплекса «Конкурс». В бортах корпуса имеются шесть бойниц с шаровыми опорами для ведения огня из личного оружия десанта. БТР оснащен комбинированным дневным и ночным прицелом БПКЗ-42, прибором наблюдения 1П-13.

На БТР установлены устройства коллективной защиты боевого расчета от воздействия ударной волны и проникающей радиации при взрывах ядерных боеприпасов, от радиоактивной пыли, бактериальных средств, отравляющих веществ при эксплуатации машины на зараженной местности.

Бронетранспортер БТР-90 в модификации «Бережок»

Легкая бронетехника 1965–1985 гг

Бронетранспортеры (БТР) лишь транспортировали пехоту к полю боя, а атаковали пехотинцы уже «на ногах». К середине 1960-х гг. военные решили повысить мощь огня пехоты (без учета приданных танков и артиллерии). Так появился новый класс легкой бронетехники – бронированные машины пехоты (БМП) с более мощным вооружением.

Оружие и боекомплект БМП занимают место, поэтому и «пассажировместимость» БМП обычно меньше, чем у транспортеров. За счет более мощного оружия и более толстой брони БМП, как правило, тяжелее БТР, поэтому у них гусеничный движитель, хотя попытки создания колесных и колесно-гусеничных машин предпринимались не раз.

Главное отличие БМП от БТР – в тактике применения. Бронированная машина пехоты не только доставляет пехоту к месту боя, но и сопровождает ее в атаке, поддерживая огнем и гусеницами. БМП может двигаться вслед за атакующими танками, и только потом, ближе к линии вражеской обороны, высаживать десант. Высадка идет под огнем, поэтому люки БМП должны быть такими, чтобы десант мог быстро покинуть машину и укрыться в складках местности.

БМП-1. СССР. 1966 г.

Первой в мире боевой машиной пехоты стала советская БМП-1 (1966 г.), защита которой была относительно слабой. Зато она была легкой, подвижной и даже умела плавать, да при этом несла довольно мощное 73-мм орудие, опасное даже для танков противника. Экипаж БМП-1 состоял из командира машины, механика-водителя и наводчика, в десантном отсеке размещалось 8 человек, то есть в БМП как раз помещалось мотопехотное отделение.

В 1969 г. на вооружении бундесвера (армии ФРГ) поступила БМП «Мардер». При такой же вместимости она была более чем в 2 раза тяжелее БМП-1, да и по огневой мощи заметно уступала советской машине. Зато защита «Мардера» была заметно сильнее. По опыту войны в Афганистане (1979–1989 гг.) в советских войсках появилась БМП-2. Главное отличие этой потяжелевшей на тонну по сравнению с предшественницей машины – замена основного вооружения: в башне установили 30-мм автоматическую пушку.

БМП-2. СССР, 1980 г.

Форсирование рек всегда было важным для армии, поэтому послевоенные БТР и БМП старались делать плавающими. БМП-1 и БМП-2 гребли гусеницами, действовавшими подобно гребным колесам парохода. Для повышения скорости на воде использовались гребные винты, но на мелководье они могли цепляться за дно. Поэтому на БТР-60/70/80 использовали водометы, которые засасывали воду через отверстие в днище машины и выбрасывали ее назад. Поворотные колеса двух передних осей на плаву играли роль рулей. У плавающих машин впереди был щит-волноотражатель, а внутри – насосы для откачки попавшей в корпус воды.

Американский БТР М113, воюя во Вьетнаме, оказался слабоват и по бронированию, и по вооружению. Несколько попыток создания на базе этого транспортера БМП – с усилением брони и установкой пушек, не дали положительного результата. Время было потеряно, и разработанная «с нуля» БМП М2 «Брэдли» поступила на вооружение только в 1981 г. Она оказалась тяжелее советской, но легче немецкой БМП – 20 т. Броня машины была комбинированной – стальные и алюминиевые листы, разделенные воздушным зазором. Вооружение тоже оказалось «средним» – 25-мм пушка и две пусковые установки ПТУР. Вместимость «Брэдли» была меньше, чем у «конкурентов» – только 6 десантников.

БМП «Мардер». ФРГ. 1969 г.

БМП М2 «Брэдли». США. 1981 г.

БМП была дорогим оружием, поэтому основную массу легкой бронетехники по-прежнему составляли более дешевые бронетранспортеры. В СССР по схеме БТР-60 разработали БТР-70. Он был лучше защищен, но сохранил основной недостаток предшественника – два двигателя. Предполагалось, что это улучшит выживаемость БТР (поврежден один двигатель, едем на другом). Однако на практике машина оказалась не слишком надежной, а два двигателя «мешали» друг другу. В результате следующий транспортер – БТР-80, имел один мощный дизель. Кроме того, машина получила высокий боковой люк, облегчивший высадку десантников.

БТР-70. СССР. 1972 г.

БТР-80. СССР. 1984 г.

Ходовая

Ходовая от Трампа сделана также не в пример аккуратнее родной СКИФовской (из-за нее собственно и покупался ЗИЛ). Вначале приклеил мосты-рессоры, затем вклеивались карданные валы (валы, идущие с промежуточной опоры на раздатку и с переднего моста на нее же, пришлось разрезать, удалить миллиметра по 3 и склеить снова — иначе не влезали). В общем, получилось так.
Внутрь корпуса чудно встали баранка-блок шинных кранов — рычаги управления трансмиссией — бензобаки — пневмобаллоны. Все — от Трампа и все аккуратнее «родных» СКИФовских.
Потeрпела фиаско попытка сделать капот открывающимся — если оставить все СКИФовское без изменений — получится, но совсем нереально выглядит. А реально…в общем, не вышло. Половинки капота и перемычку уравнивал накладками из крышки от Доширака. Из проволочек сделаны скобы — ручки на капоте и бронекрышках горловин бензобаков. Перенес место крепления антенны. Там же разместил антенный ввод Р-123 от ModelPoint  (судя по имеющимся фото и литературе, 152-е БТРы комплектовались как Р-123 так и Р-113).
По части лебедки и щитка с жалюзи радиатора — «родной» щиток сделан весьма схематично заодно с кожухом лебедки. Слышал, что Трамп выпускает и ЗИЛ-157К (с лебедкой), но он мне не попался. Изучение же фото наглядно свидетельствовало о том, что БТР-152 как ранние (на базе ЗИС-151) так и поздние (на базе ЗИЛ-157) выпускались как с лебедкой, так и без нее. В последнем случае добавлялась 4-я пластина жалюзи. Щиток «морды», как уже сказано выше, сделан из карточки экспресс-оплаты. Заклепки — из набора от AFV. Пластины жалюзи — все тот же Доширак. Завершил картину «безлебедочный» бампер от ЗИЛа.
Да, свосем забыл. Стекло водителя — самоделка из прозрачного пластика (в коробке от СКИФа в принципе не предусмотрено, как и щетка «дворника — также заимствована от Trumpeter)

Легкая бронированная техника 1945–1965 гг

После Второй мировой войны значимость бронированной техники возросла. Причина проста: «бронеходы» защищали экипажи и десантников от поражающих факторов ядерного взрыва и его последствий. Поэтому мотопехота и другие рода войск могли двигаться следом за танками по территориям, подвергшимся ядерному удару.

Советские бронетранспортеры

Первый советский бронетранспортер БТР-152 (1947 г.) сохранил компоновку бронеавтомобилей БА-10/11, а его основой стал грузовик ЗиС-151. Машина оказалась востребованной, в СССР их было построено 12 500 шт., в том числе в версиях самоходной зенитной установки, подвижного командного пункта и мобильной радиостанции. Следующим (1952 г.) был уже гусеничный БТР-50, который мог еще и плавать. Однако дороговизна гусеничного движителя привела к тому, что БТР-60 сделали колесным. В отличие от БТР-152 у «шестидесятки» не было гражданского прототипа. Это облегчало работу конструкторов – им не нужно было непременно использовать готовые узлы и агрегаты. Четырехосный БТР-60 оказался довольно удачным, и в дальнейшем все отечественные бронетранспортеры строили именно по этой схеме.

БТР-152. СССР.1947–1952 гг.

В 1954 г. на вооружение Советской армии был принят МТ-ЛБ  (многоцелевой тягач легкий бронированный). Поскольку в конечном итоге из машины получился не только буксировщик артиллерийских орудий и перевозчик грузов, но и платформа для различных видов вооружений и специальной техники, вместо слова «тягач» в названии стали использовать слово «транспортер». Только в СССР/РФ на базе МТЛБ было создано множество машин различного назначения – начиная от пожарных и кончая зенитно-ракетными комплексами. До настоящего времени этот бронированный транспортер стоит на вооружении почти двух десятков стран.

БТР-60. СССР. 1960–1987 гг.

БТР-50. СССР. 1954–1970 гг

БРДМ-1. СССР. 1957–1966 гг.

БРДМ-2. СССР. 1963–1989 гг.

Многоцелевой тягач легкий бронированный (МТ-ЛБ). СССР. 1964 г. – настоящее время

БТР США

Полугусеничные БТР были компромиссом между проходимостью и ценой. В 1944 г. США сделали выбор в пользу чисто гусеничной схемы и начали разработку таких транспортеров. Однако первый образец – М44 – оказался слишком тяжел (больше 23 т) и громоздок, да и следующие проекты тоже не понравились военным.

Программа разработки БТР для армии США «буксовала» долго. Только в 1957 г. был создан удачный прототип будущего М113. Армия хотела перевозить БТР на самолетах, поэтому для снижения веса его броню сделали из алюминия. Бронекорпус из плоских листов был технологичным и дешевым. М113 оказался востребованным – всего было построено 85 000 таких машин, включая модификации разного назначения. Этот БТР до сих пор стоит на вооружении во многих странах, в том числе и на своей родине, и участвовал во множестве вооруженных конфликтов. В период войны во Вьетнаме М113 получил было громкое прозвище «Зеленый дракон», но оно не прижилось, и американские пехотинцы называют свое основное транспортное средство просто грузовиком (track).

Бронетранспортер М113. США. 1960–1992 гг

дальнейшее чтение

• Брайан Перретт, Советская броня с 1945 года, Blandford Press, Лондон, 1987. ISBN 0-7137-1735-1
• Дэвид Марков и Стивен Дж. Залога, Советский / российский опыт проектирования бронетехники и артиллерии с 1945 г. по настоящее время, Эндрю Халл. ISBN 1-892848-01-5
• Доспехи и артиллерия Джейн 2005–2006
• Мустафа Эль-Асад, Гражданские войны, том 1: Оружейные грузовики, Книги Blue Steel, Сидон 2008. ISBN 978-9953012568
• Самер Кассис, 30 лет военной технике в Ливане, Бейрут: Elite Group, 2003. ISBN 9953-0-0705-5
• Самер Кассис, Véhicules Militaires au Liban / Военные автомобили в Ливане 1975–1981 гг., Trebia Publishing, Chyah 2012. ISBN 978-9953-0-2372-4
• Сэмюэл М. Кац и Рон Волстад, Поле битвы Ливан, Concord Publications, Гонконг, 1990. ISBN 962-361-003-3

Фото БТР-152

Сгоревший БТР-152К южан-суннитов

БТР-152 часто снимался в кино, как немецкий бронетранспортер

БТР-152 был изменен ливанскими боевиками. В десантном отделении была размещена зенитная установка ЗУ-23-2.

Израильский трофейный БТР-152 с двумя 20-мм зенитными пушками в башне TCM-20

БРЭМ на базе БТР-152, использовавшаяся ливанской армией

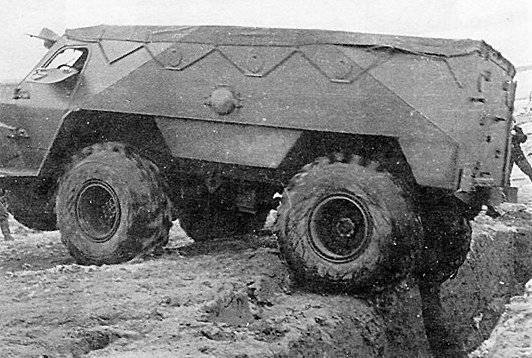

Опытный БТР-Э152В с равным расположением осей на выходе из окопа с ячейкой для бойца

Похожее

БМП К-17 Бумеранг ТТХ. Видео. Фото. Скорость. Броня

БРДМ-2 ТТХ, Видео, Фото, Скорость, Броня

БМП-2 ТТХ, Видео, Фото, Скорость, Броня

БТР-80 ТТХ, Видео, Фото, Скорость, Броня

БМП-1 ТТХ, Видео, Фото, Скорость, Броня

БМПТ “Терминатор” ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Тигр ТТХ, Видео, Фото, Скорость, Броня

БМД-1 Двигатель. Вес. Размеры. Вооружение

БМП-3 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль КАМАЗ-63968 Тайфун-К ТТХ, Видео, Фото

БТР-4 «Буцефал» ТТХ, Видео, Фото, Скорость, Броня

БТР-82А ТТХ, Видео, Фото, Скорость, Броня

БМД-4М “Бахча-У” ТТХ, Видео, Фото, Скорость, Броня

БТР-40 ТТХ, Видео, Фото, Скорость, Броня

БТР-60 ТТХ, Видео, Фото, Скорость, Броня

БМД-2 Двигатель. Вес. Размеры. Вооружение

БМП Б-11 Курганец-25 ТТХ, Видео, Фото, Скорость, Броня

Тягач МТ-ЛБ ТТХ, Видео, Фото, Скорость, Броня

БТР-152 ТТХ, Видео, Фото, Скорость, Броня

БМП Т-15 Армата ТТХ. Видео. Фото. Скорость. Броня

БТР-90 Росток, Бережок, Бахча-У ТТХ, Видео, Фото

БРДМ-1 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Урал-63095 Тайфун-У ТТХ, Видео, Фото

КамАЗ-43269 Выстрел (БПМ-97) ТТХ, Видео, Фото, Скорость, Броня

БТР-50 ТТХ. Видео. Фото. Скорость. Броня

Бронетранспортер БТР-Д ТТХ, Видео, Фото, Скорость, Броня

ПРП-3 «Вал» и ПРП-4 «Нард» подвижные разведывательные пункты

Бронеавтомобиль ВПК-3927 Волк. Броня. Двигатель. Вес. Размеры

Плавающий транспортер ПТС-4 ТТХ. Видео. Фото. Скорость. Броня

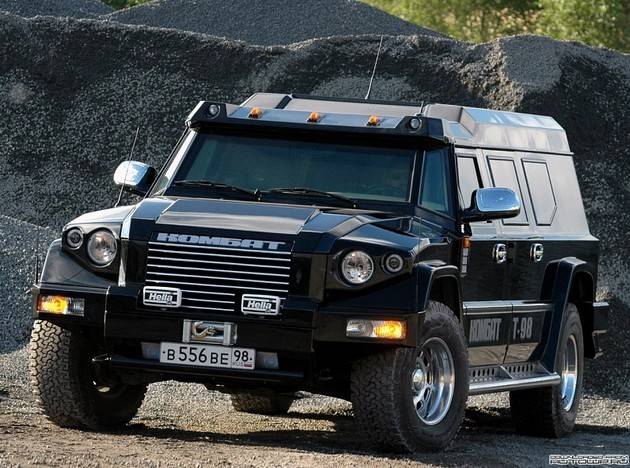

Бронеавтомобиль T-98 Комбат ТТХ, Видео, Фото, Скорость

БРДМ-3 – бронированная разведывательно-дозорная машина

Украинский БТР-3 ТТХ, Видео, Фото, Скорость, Броня

БМД-3 ТТХ, Видео, Фото, Скорость, Броня

15Ц56М «Тайфун-М» противодиверсионная машина

БРМ-3К «Рысь» ТТХ, Видео, Фото, Скорость, Броня

БМП М2 «Брэдли» ТТХ, Видео, Фото, Скорость, Броня

БТР-МД «Ракушка» ТТХ, Видео, Фото, Скорость, Броня

Р-149БМР «Кушетка-Б» – командно-штабная машина

Бронеавтомобиль БА-64 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль БА-10 ТТХ, Фото, Скорость, Броня

Бронетранспортер БТР-Т ТТХ, Видео, Фото, Скорость, Броня

БТР Б-10 Курганец-25 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль Дозор-Б ТТХ, Видео, Фото, Скорость, Броня

БМО-Т – тяжелая машина огнеметчиков

Тягач ВТ-55А ТТХ, Фото, Скорость, Броня

УРАЛ-532362 “Лавина-Ураган” – водометный спецавтомобиль

Бронеавтомобиль БА-20 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль БА-11 ТТХ, Фото, Скорость, Броня

РХМ-7 «Берлога» машина радиационной и химической разведки войск РХБЗ

БРЭМ-К – бронированная ремонтно-эвакуационная машина

БРЭМ-Л «Беглянка» ремонтно-эвакуационная машина

Танковый мостоукладчик МТУ-90М ТТХ, Видео, Фото, Скорость

БММ-Д «Травматизм» бронированная медицинская машина ВДВ

БММ-80 «Симфония» бронированная медицинская машина

СПМ – специальная гусеничная пожарная машина

УР-07М «Пересортировка» установка разминирования

АЗМ – аэротранспортабельная землеройная машина

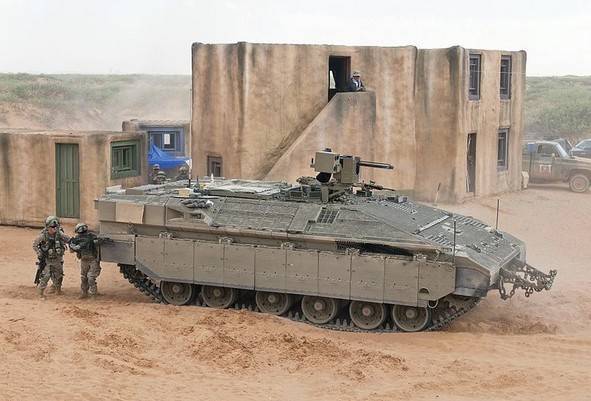

БТР Намер ТТХ, Видео, Фото, Скорость, Броня

КДХР-1Н «Даль» – комплекс дистанционной химической разведки

БРЭМ-80У – ремонтно-эвакуационная машина

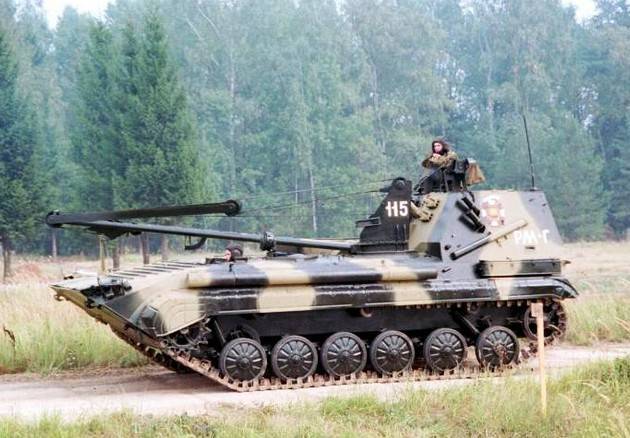

РМ-Г «Десна» – ремонтная гусеничная машина

“Мгебров-Рено” – бронеавтомобиль царской армии

Бронеавтомобиль БА-30 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль ПБ-4 ТТХ, Фото, Скорость, Броня

You have no rights to post comments

Гусеница или колесо?

И вопрос этот далеко не праздный даже на сегодняшний день. Первоначально опыта у наших конструкторов не было никакого, изыскания велись в обоих направлениях. Сначала побеждали апологеты гусениц: такие машины подкупали своей проходимостью, на них можно было навесить много брони. Но было несколько проблем. Во-первых, сложность подготовки механиков-водителей для такой техники была высока и мало в чем уступала учебе для танкистов. Мотопехота же являлась массовым родом войск, и подготовка такого количества высококлассных специалистов была затруднена. Кроме того, сказался негативный опыт Великой Отечественной.

Речь идет о логистике. Гусеничные бронетранспортёры даже по предварительным расчетам должны были потреблять минимум на 1/3 больше топлива, а если смотреть на вооруженность по отношению к массе, и того больше. Как подвозить такую мвссу солярки в условиях новой большой войны?

Кроме того, колесные машины несравнимо проще в эксплуатации, ремонте и производстве, моторесурс у них намного больше. Наконец, такие БТР сравнительно легко сделать плавучими, в то время как с гусеничной техникой такой финт провернуть намного сложнее. Выбор был сделан, и на свет появился 152-БТР.
