Что такое лифт подвески и кузова автомобиля

Кузов Уаз 469 и его лифт тюнинг

Российский вездеход Уаз 469 Этот популярнейший у нас в стране и заграницей полноприводный вездеход оснащен практически неубиваемым кузовом. Универсал 469 выпускался на заводе в Ульяновске с 1972 по 1985 гг. В дальнейшем автомобиль переименовали в 3151, после чего он успешно выпускался до 2010 года.

Как создавался автомобиль

К началу 70-х в стране все еще «бегал» ГАЗ-69, выпускавшийся на ульяновском автозаводе, как военно-гражданский автомобиль. Платформа его переняла многое от послевоенной «Победы», и многие конструктивные детали и элементы машины явно устарели к 70 году.

Внедрение в производство Уаз 469 сразу же решило вопрос обновления, не затрагивая основных качеств 69-го. Удивительная проходимость, сравнительно легкий вес, отличная грузоподъемность, схожесть узлов и механизмов с другими моделями отечественного автопрома – все это осталось на прежнем уровне.

Ремонт

Многие владельцы этого автомобиля имеют личный опыт в таком деле, как ремонт 469. Действительно, творение автозавода в Ульяновске имеет настолько простую конструкцию, что проводить ремонт своими руками было несложно.

Лифт или переделка кузова и подвески – это наиболее частый ремонт своими руками, проводимый на советском вездеходе. Если переделка Уаз 469 окажется в умелых руках, то отечественный «Уазик», скопированный в свое время с Ленд Ровер, покажет все, на что он способен, оставляя в пыли «гламурные» зарубежные модели.

Итак, лифт Уаз принято проводить своими руками на кузове и подвеске. В частности, рекомендуется «обувать» Уаз в хорошую резину, подняв заранее кузов над рамой. Делается лифт по специальной технологии body lift.

Примечание. Чтобы поднять кузов над рамой, придется установить между элементами специальные проставки (неплохо зарекомендовали себя хоккейные шайбы по 2 на каждый из 12 болтов фиксации).

Лифт подвески Уаз 469 своими руками улучшает геометрическую проходимость вездехода. Это происходит за счет неподвижности колес и моста, и одновременном поднятии всего остального при прохождении грязевого месива.

Также после лифт тюнинга 469 возможна установка колес большего размера, а это уже очень значимый плюс.

Кроме плюсов лифт имеет и свои недостатки. Так, лифт подвески, например, неминуемо увеличит углы карданных крестовин, что скажется на быстром их износе. Если же произвести операцию по переделке неграмотно, кардан может подвести в любой момент.

Облегчение кузова

Крылья «Уазика» значительно утяжеляют автомобиль. Достаточно будет их вырезать, а затем установить колеса от 33, чтобы вес машины существенно снизился. Кроме того, придется 469 разобрать полностью, заменить некоторые механизмы, залить новое масло и смазку.

Вырезанные крылья оставлять в таком виде нельзя. Надо обязательно покрыть их специальным составом от защиты коррозии. К тому же, крылья рекомендуется усилить, используя 1-доймовую трубу из стали.

Те, кто реально снижал вес Уаз 469, пишут о том, что делать это нужно по максимуму. Другими словами, если вырез будет недостаточным, то 33 шины будут зацепляться за крылья.

Не только крылья, но и пороги рекомендуется отрезать в целях снижения такого параметра, как вес. Помимо этого, вырезание порогов дает шанс увеличения «внедорожной» проходимости, упрочнения кузова и защиты дверей от вмятин.

Пороги рекомендуется резать следующим образом: оставляя вниз от нижних дверных петлей по 2 см.

Внимание! При резке порогов топливный бак должен быть обязательно снят. На отрезанную часть порога должна быть приварена 13-14 см стальная полоска толщиною полтора миллиметра

Что касается усиления, то лучше применить трубу с толщиной стенки в 2 мм

На отрезанную часть порога должна быть приварена 13-14 см стальная полоска толщиною полтора миллиметра. Что касается усиления, то лучше применить трубу с толщиной стенки в 2 мм.

Примечание. Труба вместо порога – это не только брутально, но и удобно. Теперь поставить автомобиль на домкрат не составит никакого труда, и не надо беспокоиться за кузов.

Снизить вес Уаз 469 можно и путем обрезки дверей. Вначале надо обрезать внутренний карман до необходимого уровня, а затем оставшееся полотно загнуть внутрь. Получившуюся поверхность кармана, соединяют со стенками. Для этого рекомендуется использовать сварку.

Примечание. Для стека воды рекомендуется устроить специальные выходы. Нельзя забывать, что Уаз 469 – это вездеход, который будет ездить по болотам и лужам.

Установка лифт комплекта на ниву 2121

Покупаем лифт комплект шеви нива 4×4. Он идеально подойдет под лифтовку.

Что входит в комплект лифта

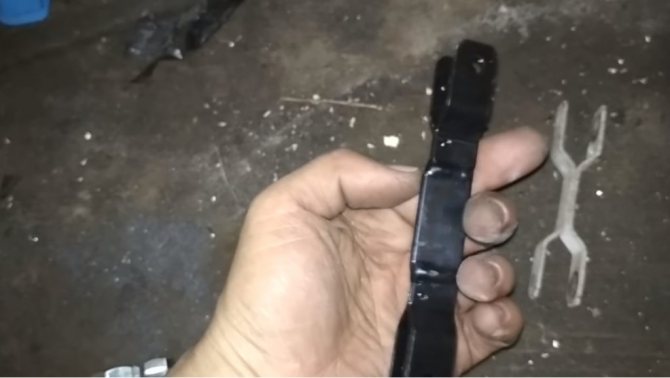

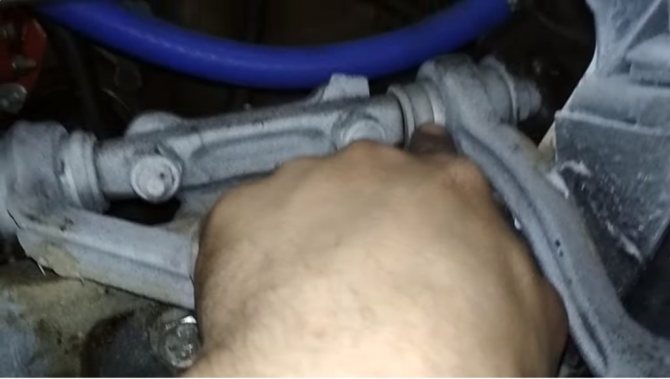

Также в комплекте идет удлиненная тяга регулятора тормозного усилия,

она удлинена за счет варки пластины для удлинения. Этот лифт комплект на ниву шевроле позволяет поднять автомобиль на 50 мм в клиренсе под установку больших колес. Проставка капролоновая нужна для того, чтобы колесо варки не приняла. Под стандартные амортизаторы устанавливается кронштейн на задний мост.

Идет стандартное крепление и позволяет на высоту около 40 мм перенести амортизатор выше.

Есть смысл это делать, когда собираетесь ставить лифт комплект на ниву 2121.

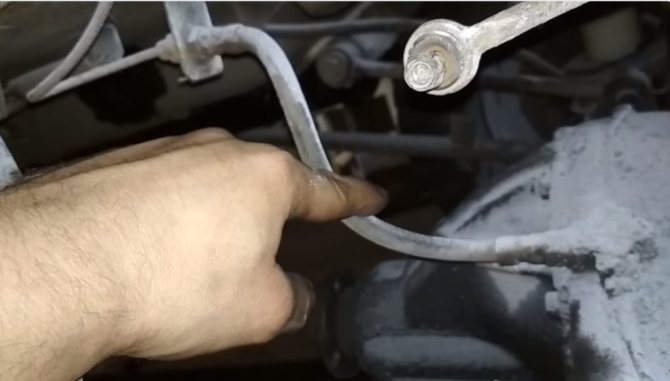

Мост подняли и тормозной шланг натянулся, не забываем что подвеска еще и ходит вниз.

Либо меняем данный шланг на более длинный. Либо отрезаем кронштейн и удлиняем его на ту же величину, что и удлинена данная тяга. В данный лифт комплект входит пластина для переноса шланга, но если раскрутим придется качать тормоза. Это время. Просто отрезаем тягу по месту, перевариваем предварительно обмотав соединение тряпкой и полив холодной водой, затем закрашиваем. Лифт комплект на Ниву 21214 устанавливается в таком же порядке.

Передняя и задняя подвеска лифтовки нивы 2112

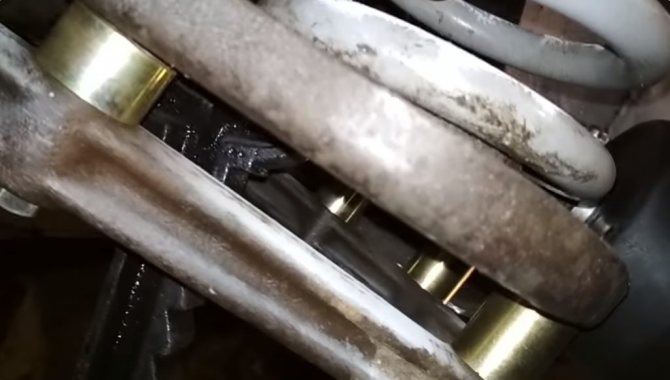

В передней подвеске лифт нива комплект состоит из проставки на ниву, которая ставится на шаровую, проставка идет 30 мм.

Больше ставить нельзя. Если ставим больше при ходе подвески шаровый палец начинает работать на излом упираясь в корпус и старается вылететь из той полости с капроновыми втулками где стоит. Идет стандартный амортизатор. Компенсировать высоту шаровой позволяют проставки на ниву, которые ставятся под чашку пружины.

Благодаря этому пружина не стоит на перекос, она стоит как и на штатной подвеске.

И смысл данного лифт комплекта в том, чтобы не просто зажать подвеску, а поднять ее. Если бы мы не поставили проставку шаровой, а поставили бы проставку под чашку, либо поставили пружину длинней, либо буфер полеуритановый сверх пружины. Мы бы зажали подвеску, тогда быстро сдыхали верние саленблоки.

Они маленькие по сравнению с большими. Машина бы приподнялась. Но появилась дополнительная нагрузка на шаровую и на саленблоки.Проставки под задние пружины Нива также актуальны при лифте. Надо сохранить определенную геометрию. Машина поднимается на 50 мм и сохраняется мягкость передней подвески Нивы. Также верхний отбойник наполовину отрезается, либо ставится шевинивовский, он меньше размером.

О преимуществах и недостатках ультразвукового СМАС лифтинга

К достоинствам этой процедуры, её сравнительным с другими техниками подтяжки преимуществам можно отнести следующие факторы:

Процедура не подходит пациентам, имеющим следующие проблемы: сахарный диабет, онкологические заболевания, болезни соединительных тканей. Противопоказан смас лифтинг лица тем, кто носит кардиостимулятор, регулярно использует ретинол, при беременности, лактации.

Методика СМАС лифтинга заслуженно относится к революционным косметическим технологиям. Многочисленные отзывы о смас лифтинге говорят о высокой эффективности, выраженном накопительном эффекте. Самое главное, чтобы процедуру проводил квалифицированный врач-косметолог на сертифицированном оборудовании. Тогда не будет никаких побочных эффектов и нежелательных результатов.

Какие же есть способы лифта?

Бодилифт

Лифт кузова применим только для рамных автомобилей и заключается в установке проставок между рамой и кузовом.

Подъём до 2 дюймов на большинстве автомобилей можно сделать без какого либо дополнительного вмешательства в конструкцию автомобиля, достаточно установить проставки. При лифте более 2″ придётся удлинять тяги управления подвеской, проводку, тормозные трубки и т.д. Лифт более чем на 4″ делать не стоит. Хотя лично я бы не стал делать и больше 2″.

Плюсы:

• В арках освобождается место под большие колёса.
• Практически не изменяется центр тяжести, соответственно и крены в поворотах практически не увеличиваются.
• Дешевизна

Минусы:

• Не изменятся геометрическая проходимость.
• Не увеличиваются ходы подвески.

Лифт подвески

Этот способ подразумевает замену некоторых, либо всех элементов штатной подвески. Величина лифта обычно лежит в пределах 2 — 10″.

Рессоры.

Есть несколько способов лифта рессорной подвески. Это замена листов на более жёсткие и/или длинные, либо добавление новых листов.  Если же у вас рессора расположена под мостом, как на некоторых модификациях Toyota Land Cruiser 70, то крепление рессоры можно перенести и расположить надо мостом.

Основная проблема такого лифта это трудоёмкость и слишком большая величина лифта, обычно это 7-8 дюймов.

Другой вариант поднятия рессорной подвески это установка проставок между мостом и рессорой. Основным недостатком такого метода является низкая надёжность, есть вероятность, что мост провернётся при резком торможении.

И всё же самым правильным (хотя и самым дорогим) путем будет — покупка специального лифт комплекта, который включает в себя новые удлинённые рессоры с большим прогибом и амортизаторы.

Пружины

С пружинами всё гораздо проще. Самый распространённый и бюджетный способ —  установка проставок между пружинами и опорными чашками. Этот способ лифта не увеличивает ни хода подвески, ни ее артикуляции, и единственным преимуществом этого способа является дешевизна.

Следующий метод заключается в установке пружин большей жесткости.

Это не улучшает параметров работы подвески, а некоторые случаях может даже уменьшать артикуляцию. В обоих случаях желательно, но не обязательна установка тюнинговых амортизаторов.

Тем не менее это наиболее распространённый способ лифтовки автомобиля.

Самый же правильный способ  — установка более длинных, чем стандартные, пружин.  Такой метод не только позволяет поднять машину, но увеличивает ход подвески. Вместе с пружинами обязательна установка новых удлинённых амортизаторов.

При лифте более чем на 4″ не следует забывать, что углы, под которыми рычаги соединяют мосты и раму, тоже меняются, что не самым лучшим образом влияет на управляемость и реакции машины на препятствия.

Поэтому кронштейны крепления рычагов лучше опустить пониже. Другим вариантом является установка кастор плат либо кастор кит.

Торсионы

Самым простым и неправильным способом будет попытка затянуть торсионы, так можно поднять машину максимум на 2″(обычно н 1″).  Но перетянутые торсионы быстро проседают и все возвращается в прежнее положение.

Поэтому для внедорожников с такой подвеской выпускаются специальные комплекты с удлинёнными торсионами, рычагами, амортизаторами и всеми необходимыми креплениями. Такой комплект стоит довольно дорого.

Лифт автомобиля: bodylift, suspension и другие варианты

Существуют стандартные размеры установочных китов один, два и три дюйма (реже встречаются промежуточные полтора и т.д.), разумеется, можно поднимать кузов до бесконечности – достаточно вспомнить “чудо техники” из французского фильма времен молодости наших предков “Большие гонки”, но вид у машины уже начинает не улучшаться, а скорее портиться, потому оптимальным боди лифтом принято считать размер в три дюйма (примерно 7,5 см). Такой вид тюнинга предпочитают покорители городских джунглей, а вот настоящие джиперы-исследователи выбирают более глубокие изменения.

Лифт подвески (Suspension lift)

– лифт подвески (lift suspension). Рассмотрим и этот вариант. Берём всё тот же рамный внедорожник (или лонжеронный, не суть), но от рамы теперь отделяется не кузов, как в первом варианте, а подвеска.

ЗАПРЕЩЕНА

Специалисты “Вита-Моторс” готовы проконсультировать вас по любым вопросам автотюнинга, подобрав оптимальный вариант и рассчитав все необходимые технические параметры.

Как лифтовать УАЗ 469 за счет изменения конструкции подвески (варианты)

Существуют несколько методов изменения конструкции подвески. Все они направлены на увеличение расстояния между рамой и мостами. Метод модернизации подбирается исходя из личных предпочтений владельца.

Удлиненные серьги рессор

Для лифта на автомобиль УАЗ 469 устанавливают серьги рессор от «Газели». Они имеют большую длину и увеличат расстояние между рамой и мостами. Можно использовать изделия от других транспортных средств. Подбирая серьги рессор, не следует останавливать выбор на изделиях с избыточной длиной. Сильно большое расстояние между проушиной рессоры и кронштейном крепления негативно повлияет на устойчивость авто.

Чтобы серьги одной проушины не смещались по отношению друг к другу, их необходимо жестко скрепить между собой. Можно соединить их с помощью болта, предварительно установив между серьгами металлическую трубку. Отрезок трубы необходим для предотвращения деформации серьги при стяжке.

Установка проставки моста

Передний и задний мост автомобиля УАЗ 469 крепится к рессоре стремянками. Между рессорой и поверхностью кожуха полуоси предусмотрена проставка. Во избежание продольного смещения рессоры при движении авто, вставка оснащена шиповым соединением.

Для увеличения расстояния между рессорой и мостом монтируют вставку большей толщины. Ощутимого лифта от замены проставки добиться не удастся. Использование такого метода позволит поднять авто на 2 – 3 см.

ВАЖНО: При подборе проставки следует учитывать длину стремянок, крепящих рессору к мосту.

Подпружинивание рессор

Некоторые автовладельцы для лифта УАЗ 469 устанавливают на авто пружины. Их монтируют между мостом и рамой. Монтаж пружин нацелен на лифт и придание подвеске мягкости при передвижении по бездорожью. Для установки изготавливают самодельные или приобретают готовые кронштейны. Их монтируют на раму и мост автомобиля. Для монтажа используется сварка.

Замена амортизаторов

При внесении изменений в конструкцию подвески потребуется замена амортизаторов. Хода стандартных после лифта будет недостаточно. Выбор производителя осуществляется исходя из личных предпочтений автовладельца. Хорошо подойдут амортизаторы с регулировкой клапанов. Их конструкция позволяет устанавливать необходимую жесткость подвески.

Замена рессор

Для лифта УАЗ 469 некоторые автомобилисты проводят замену рессор. Подбирают изделие с большим количеством листов, чем на стандартной рессоре. Замена проводится в следующей последовательности:

• Автомобиль поднимают и устанавливают раму на упоры. Рессора в таком положении находится без нагрузки.
• Откручивают стремянки одной из рессор. Для облегчения процедуры следует предварительно смазать резьбу стремянок специализированным составом.
• Откручивают болты крепления рессоры к кронштейнам, установленным на раме.
• Демонтируют рессору.
• Устанавливают новое изделие. Сборка осуществляется в обратной последовательности.

При замене рессор на изделия с большим количеством листов необходимо учитывать их толщину. Монтаж рессоры с увеличенной толщиной предусматривает установку длинных стремянок.

Внедорожник для экспедиций

Назовем страсть к трофи-экспедициям следующим уровнем после мужских внедорожных увлечений. Для серьезного бездорожья недостаточно просто поднять кузов, придется вносить конструктивные изменения в подвеску

Поэтому важно осознавать, по каким поверхностям будет передвигаться автомобиль: по песку, болотам, грязи, лесным ухабам и т. д

В таких условиях на счету каждый килограмм внедорожника, для спортивных бездорожных соревнований важна маневренность, поэтому выбираем внедорожник с несущим кузовом: Nissan Pathfinder 2 поколения 1995-2004 гг. и 4 поколения с 2013 г., SsangYong Actyon, выпускающийся с 2010 года, Land Rover Dicovery 5.

Мы надеемся, что раз уж вы решились на покупку лифтованного автомобиля, то понимаете все нюансы, но на всякий случай поясним: увеличенный наполовину размер колос не сделает из «джипа» всемогущего Sherp. Крутящего момента может банально не хватить, чтобы тронуться на грунтовой дороге.

Внедорожники на бензиновом топливе, как правило, маневреннее и быстрее. А на дизель потребляет меньше топлива, зато требуют более внимательного ухода.

Надежный способ купить подержанный лифтованный внедорожник: купить хорошего проходимца и лифтануть его самостоятельно. Это единственный способ быть уверенным в том, какие запчасти использовались. Если же необходимо купить уже готовый – придется быть очень внимательным.

Как увеличить клиренс самостоятельно?

Владелец может выбрать тот или иной способ доработки подвески. Чаще всего просто устанавливаются колеса большего диаметра. Такой тюнинг потребует лишь наличия специальных приставок. Но если хозяин внедорожника решает внести в конструкцию своей подвески достаточно серьезные изменения, придется, скорее всего, обращаться в специализированные мастерские.

Конечно, далеко не каждому по карману фирменные лифт-комплекты. Российские автовладельцы славятся своим умением вносить коррективы в работу транспортных средств. Однако просчитать все возможные риски подобных переделок сложно. Ведь чтобы качественно выполнить лифт подвески своими руками необходимо обладать соответствующими знаниями, навыками и немалым опытом, плюс иметь под рукой инструменты.

На российских внедорожниках

Чтобы сделать спереди  лифт подвески Нивы, нужно установить нацеленные шайбы под нижнюю площадку пружины, после чего рычаги поворотных кулаков и наконечники управляющих тяг меняются местами. Во время этой процедуры возможно интегрирование пыльников внутренних шрусов, проставок, пружин и новых рессор.

Что касается лифта подвески сзади, то он производится путем установки новых чашек, которые нужно закрепить болтами поверх штатных пружин. Причем короткие верхние штанги заднего моста должны быть подвергнуты существенному удлинению. Далее реактивные тяги заднего моста усиливаются уголком, либо вообще заменяются сдвоенными аналогами.

Сделать лифт подвески УАЗ  можно при помощи нескольких способов. Самым распространенным является установка более длинных серег рессор, при этом не нужно забывать, что чрезмерная длина способна ухудшить управляемость. Немного приподнять подвеску можно также применив подставку между мостом и рессорой. Порой, чтобы заставить подвеску на УАЗе отрабатывать неровности, владельцы делают просто подпружинивание рессор.

На автомобилях иностранного производства

Владельцы внедорожников, произведенных за рубежом также часто прибегают к подобной процедуре. К примеру, давно уже применяют лифт подвески Ниссан с рессорной подвеской. Выполняется он путем перестановки рессор на мост. С предварительно снятыми колесами автомобиль помещается на подъемник либо подставки.

Помимо стандартного набора ключей и отверток потребуются следующие инструменты:

• дрель;
• «болгарка»;
• сварочный аппарат;
• сверлильный станок.

Прежде всего необходимо отсоединить тормозной шланг и вентиляцию картера моста. Следующим этапом станет снятие моста, рессор и кардана, затем рессоры отвинчиваются от рамы. При помощи слесарного станка из швеллера готовятся опорные площадки

При этом важно проследить, чтобы расстояние между осью моста и опорной площадкой было одинаковым. Отверстие для болта, стягивающего пакет рессор, высверливается в центре площадки

После всех этих операций автомобиль собирается обратно, на место устанавливаются рессоры, к которым поднимается мост с проложенными в местах соединения опорными площадками. Узел стягивается «стремянками» и собирается — пластины нужно уложить на рессоры, опорные площадки устанавливаются между рессорами и мостом, а снизу крепятся вторые пластины и кронштейны защиты.

«Стремянки» необходимо приварить к «чулкам» — это делается во избежание проворачивания моста и, как следствие, поломки крестовин. Далее вентиляция моста должна быть соединена при помощи длинного шланга. К правому поворотному кулаку крепится рулевая сошка, причем роль крепежа тут исполняют четыре шпильки. В заключение узел собирается и производится регулировка рулевой тяги.

Качественная модернизация

Автовладельцу изначально необходимо установить величину будущего устройство и дистанцию, на которой станет располагаться рама от кузова. Такой параметр должен находиться в пределах 50 — 100 миллиметров.

После этого нужно изготовить проставку, учитывая подобранную вышину лифта, для чего используют особенный профиль с квадратным сечением. Габариты его сторон должны равняться ста миллиметрам.

Осуществляя лифт УАЗ Хантер своими руками, из профиля понадобится вырезать двенадцать заготовок. Вышина каждой из них составляет 120 миллиметров. Из стального листа утолщенностью в два-три миллиметра вырезают двадцать четыре квадратика величиной в сто на сто миллиметров. В дальнейшем делается приваривание их на профильные отрезки. В результате выходят кубы неправильной конфигурации. У всех проставок на торцах делаются отверстия по десять миллиметров в диаметре. Рама внедорожника является главным компонентом устройства, которое изготавливается. Чтобы зафиксировать детали используются шайбы, гайки и болтики.

Для подготовки кузовной основы к будущим работам, понадобится выключить аккумулятор и подставить специальные упоры под колеса. Также отвинчиваются фиксирующие радиаторные болты. Чтобы приподнять внедорожник, понадобятся домкрат и подставки, произведенные из дерева.

Таким образом, кузов автомобиля приподнимают на конкретную вышину. Для этого необходимо равномерным и попеременным образом приподнимать части УАЗ Хантер, расположенные сзади и спереди.

Каждую проставку размещают собственными руками, для чего понадобится осуществить снятие подушек завода-изготовителя, приделав кузовную основу непосредственно к раме, используя болтики и проставки. Компоненты крепежа до упора не затягиваются. После этого внедорожник опускается прямо на раму. В ходе дальнейшего этапа работ потребуется окончательно затянуть болтики и завинтить контргайки. Все компоненты устанавливаются в противоположной последовательности. Если это необходимо, то выполняется удлинение требующихся шлангов, а также и проводов внедорожника.

С помощью болгарки выполняется резка на две части крепления колонки руля к кузовной основе УАЗ Хантер. Электропроводка, идущая вдоль колонки руля, защищают от попадания искр. Затем выполняется перенос фиксации рулевой колонки в другое место, после чего та приваривается к торпеде. Такой лифт УАЗа своими руками можно осуществлять не только на Хантер, но и на всех остальных моделях автомобиля.

О чем необходимо позаботиться дополнительно?

Автомобиль, подвергнувшийся лифтингу, как правило, используют в условиях, близких к экстремальным, поэтому необходимо подумать заранее о дополнительной защите подвески и кузова. Так как воздействие на кузов вредных факторов будет максимальным, стоит обработать машину антикоррозийным составом. Такая защита будет особо актуальной, если предполагается преодоление водных препятствий.

Очень важным условием будет являться защита картера. Как можно выше нужно установить дополнительный воздухозаборник. Не забывайте также о том, что комфорт при движении по асфальту станет намного ниже. При жесткой дорожной подвеске компенсация неровностей будет ниже, а мягкая подвеска на высокой скорости делает показатели управляемости не такими высокими, как прежде.

Следует также обратить особое внимание на функционирование карданных валов. Нюанс тут в том, что у них имеется свой предельный угол наклона, при котором они совершают корректную работу.  Исходя из этого, чем ближе угол будет к предельному, тем сильнее будет и изнашиваемость валов

Обычно самый большой износ может наблюдаться в районе шлицевого соединения, поэтому стоит задуматься об установке кастор-кита.

Что поможет сделать боди лифтинг

Воспользовавшись в качестве оригинального решения всеми особенностями и свойствами такого процесса, как боди-лифтинг, можно запросто рассчитывать на увеличение пространства в области колесных арок, что визуально поможет придать конструкции новый внешний вид. Следует выделить еще некоторый фактор, а именно — такое решение позволит не просто обеспечивать увеличение пространства, но также поднятие всего транспортного средства над дорогой, что может быть оценено как невероятно стильное и в то же самое время весьма оригинальное решение.

Используемый лифтинг автомобиля поможет и в реализации еще одного существенного функционального фактора, которым является улучшение существующей геометрической проходимости транспортного средства. Также дополнительно гарантируется увеличение таких важных параметров, как угол съезда и выезда транспортного средства с определенного препятствия, и один из самых важных факторов — это продольная проходимость.

Лифтованные внедорожники: как выбрать и купить

Лифтинг подвески – подъем кузова над землей. Лифт позволяет поставить колеса больше, чем предполагал производитель, сделать машину выше, проходимее и неуязвимее. Лифтинг кузова приподнимает авто над колесами, не трогая при этом узлы подвески. Рамные внедорожники идеальны для бездорожья, надежнее и легче для лифта кузова. Внедорожники же с несущим кузовом легче рамных, более маневренные и легче управляются. Зато лифт кузова, как правило, невозможен – придется лифтовать подвеску – это дороже и сложнее технически, следовательно, такие машины будут стоить дороже и придется придирчивее осматривать машину.
