Диагностика

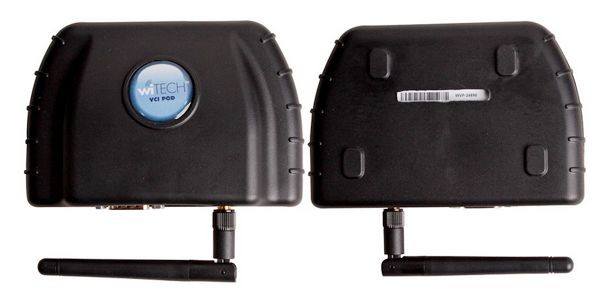

Диагностика и ремонт пневмоподвески Grand Cherokee может потребовать использования тестеров wiTECH. С помощью тестера можно запустить программу диагностики или активировать полезные функций из раздела «Дополнительные функции», специально предусмотренного для обслуживания системы.

Первый шаг диагностики пневмоподвески – проверка цикла переключения режимов в процессе «дорожного теста» с одновременным контролем работы модуля EVIC. Если тест выявляет отклонение от заводского алгоритма работы, применяется сканирование управляющего модуля пневмоподвески с помощью утилит wiTECH, подключаемого к общей информационной CAN-C-шине автомобиля.

Перед началом тестирования необходимо отключить систему Quadra-Lift, чтобы предотвратить «самовольное» вертикальное движение кузова – прямую угрозу безопасности персонала! Чтобы временно отключить систему Quadra-Lift, нажмите и удерживайте одновременно обе клавиши «Вверх» (Up) и «Вниз» (Down) 5-10 секунд.

На дисплее EVIC появится сообщение, что система Quadra-Lift отключена

Это одна из многих причин, почему служебная информация является критически важной

Используйте инструменты тестера для выявления проблем в работе подвески Quadra-Lift. С помощью диагностического прибора можно активировать несколько системных тестов и процедур обслуживания. Многие процедуры значительно облегчают работу с пневмоподвеской. С помощью тестера также можно подготовить подвеску к обслуживанию или обновлению «прошивки».

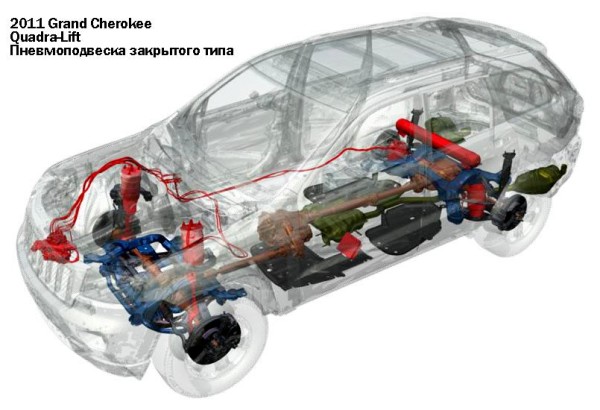

Пневмосистема Quadra-Lift

В качестве упругих элементов в подвеске Quadra-Lift применяются четыре пневмопружины, обеспечивающие плавную езду, характерную для автомобилей премиум-класса. Передние пружины имеют модульную конструкцию (пневмобаллоны плюс амортизаторы).

Задние пружины представляют собой автономные пневмобаллоны – без амортизаторов. Подвеска Quadra-Lift работает автоматически. Но режимы работы могут выбираться водителем вручную с помощью консоли управления на приборной панели. Подвеска может функционировать независимо от системы Selec-Terrain (распознавания дорожного покрытия и условий движения) в соответствии с предустановкой водителя.

Система Quadra-Lift стала доступна для автомобилей Jeep Grand Cherokee в комплектации Limited и Overland, продажа которых стартовала в июле 2010 года, и моделях Laredo, начиная с середины октября 2010 года.

Особенности

  • Постоянный контроль нагрузки с четырёх сторон кузова;
  • Пневмосистема закрытого типа с конструкцией, допускающей быструю езду с большим дорожным просветом;
  • Изменение высоты кузова одним нажатием кнопки;
  • Максимальный клиренс 272 мм;
  • Высота кузова в погрузочном режиме – 102 мм;
  • Увеличение проходимости путем увеличения клиренса с двумя доступными режимами: Off-Road II – на 66 мм выше режима «Нормальный» и Off-Road I – на 33 мм выше, чем «Нормальный» режим;
  • Автоматическое снижение высоты кузова (на 12,7 мм ниже, чем в режиме «Нормальный») при движении на больших скоростях для уменьшения лобового сопротивления воздуха и экономии топлива;
  • Режим «Погрузка» дополнительно опускает кузов на 38 мм ниже, чем в режиме «Нормальный», для облегчения входа и выхода пассажиров, погрузки и выгрузки багажа.

Поздние модели (начиная с конца июля 2013) уже имеют эту функцию. Транспортные средства, оснащенные этой функцией, будут нести торговый код XZZ «в середине отслеживаемого года» в списке кодов продажи листа сборки автомобиля.

На автомобилях, оборудованных функцией «Погрузка» этот режим может быть задействован дистанционно – с помощью радиобрелока. Нажмите клавишу «Софт» и затем «Настройка», чтобы войти в соответствующее меню.

Выберите программную клавишу подвески и нажмите флажок рядом с нужной функцией (на экране появится галочка, сигнализируя об активации системы). Для отключения функции «галочку» следует удалить.

О терминологии

На Западе поднятие подвески именуется «lifting»
(в смысле обозначения комплекса действий по поднятию подвески или кузова),
а размер, на который машина поднята обозначается более коротко, например:
4.5″ lift (подвеска поднята на 4,5 дюйма).
Так же набор для поднятия подвески называется «lift
kit».

В России, еще в 1989 году, Иван Евдокимов (Клуб 4х4) был первым, кто
ввел в оборот русского языка словосочетание «лифтованый джип», глагол
«лифтовать» и существительное «лифт», означающее комплекс из
непосредственно набора (лифт кит) и действия (Lift).  Так оно и
прижилось…


Фотографии отлифтованных
машин

Лифт 0 дюймов
Лифт 1 дюйм
Лифт 2 дюйма
Лифт 3 дюйма
Лифт 4 дюйма

Лифт 5 дюймовЛифт 6 дюймовЛифт 6,5 дюймовЛифт 7 дюймовЛифт 8 дюймов и более

Вот, например, из чего
состоит дополнительный набор для увеличения высоты
подвески на 4,5 дюйма

Размер
шин какие можно поставить после лифтинга?Возникающие
проблемы и как их решатьНедорогие
комплекты компании Rusty’s Offroad для лифтинга 2 дюйма

Самодельные
проставки под передние пружины
Нижние рычаги передней
подвескиКомплект 6-дюймового лифтинга Rock Ready
компании SkyjackerКомплект 8-дюймового лифтинга компании TomkenДвухрычажная подвескаМодернизация поперечной штанги передней подвескиОптимизация троса ручного тормозаПонижение заднего демпфера
подвескиПеремещение передних тормозных трубокУдлинение задней тормозной трубки

Шины на родине Чероки обозначаются в
дюймах, поэтому посмотрите таблицу
соответствия нашей системе обозначения шин.

Увеличение высоты подвески может
производится от 1 до 6 и больше дюймов (дюйм=2,54
см) и, чем выше Вы поднимаете подвеску, тем
больше переделок требует Ваш автомобиль.

Так же для увеличения проходимости
применяется удаление стабилизаторов
поперечной устойчивости, что увеличивает
максимальный ход подвески, но ходовые
качества на шоссе резко ухудшаются.

Задний
амортизатор — геометрия работы при 3-дюймовом лифтинге

Подвеска

Восстановление
рессор, описание процедуры замены

Шимми вибрация передней подвески

Амортизаторы какие выбрать

Лифтинг Как поднять автомобиль над дорогой?

Установки лифтинга на Jeep Cherokee

Rancho’s
3″ Lift Kit Install (1)

Rancho
3″ Suspension Lift (2)

Rusty’s
Offroad 2″ lift недорогой и простой комплект
для лифтинга

Teraflex — недорогой и
простой комплект для лифтинга

Один из  самых качественных
комплектов — компании Old Man Emu, высотой 2,5
дюйма

2,5 » Old Man
Emu Lift (+ BB)

2,5»
Old Man EMU lift (2)


Производители комплектов для
модернизации подвески

Rock Krawler комплекты лифтинга с двухрычажной подвеской

CLAYTON Off Road Mfg.комплекты
лифтинга с двухрычажной подвеской


Производители пневматических подвесок

Outback Innovations(для TJ)

Air lift (описаниеустановки на TJ)

AiRock наиболее
«продвинутая» система (для TJ)
