Змз 402 инжектор своими руками

Недавно видел разобранный движок от Нивы Шеви, так там рампа с форсунками крепится на впускном коллекторе напротив каждого цидиндра.

Добавлено через 2 минуты 7 секунд В принципе какая разница куда прикреплены форсунки — главное, чтобы прыскали вовремя. На моноинжекторе ведь всего 1 форсунка и ставится на входе во впускной коллектор. Поправьте, если в чём то ошибся.

Очень красиво выглядит

)) Респект!

Хотелось бы тоже проделать и со своим 402, не могли бы подсказать с чего нужно начинать, какие детали прикупить?! Я так-то не сильно опытен, поэтому ко всему с осторожностью )))

На разборке приобрел проводку от 3105 дв. 406 с ДМРВ (пленка), РХХ и датчиком положения дросельной заслонки с дороселем. Остальные датчики приобрел в магазине. Микас 7.1 (ЭЛКАР) приобрел через интернет с завода изготовителя.

Распиновка разъема проводки

Если проводка новая, с магазина, нарисовал учитывая нюансы

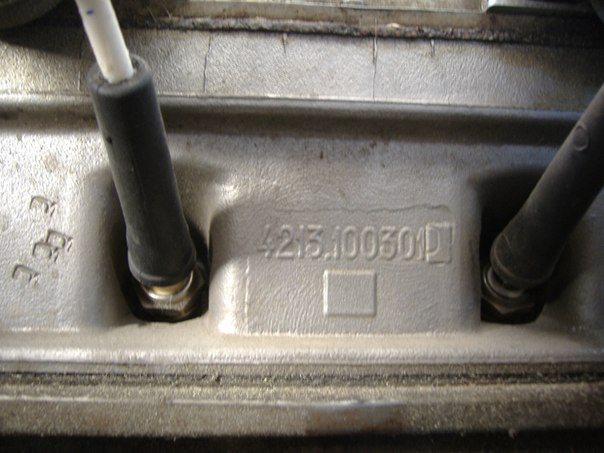

Приобрел ГБЦ 4213.1003010 евро-3 под свечи как у 406 и Рессивер 420.1008017-30

На нем только алюминевую пластику на место ДАД поставил. Тут видно

Для увеличения кликнуть по фото. Выпуск родной, только место крепления карба (впускной коллектор) обработал болгаркой

Тут целиком. Сразу с местом для регулятора давления топлива от дв.406

Бензонасос поставил на место катушки зажигания. На фото видно

Датчик распредвала собрал из трамблера 5406.3706-05 просто у шторки лишние 3 зуба спилил.

без этого работать не будет

так как на выходе жигулевского датчика (трамблер 5406.3706-05) «+» а на выходе ГАЗовского датчика распредвала «-» Если без этой схемы, то как вариант изготовить шторку с одной прорезью так

Для увеличения кликнуть по фото.Настройка датчика фаз. https://forum.allgaz.ru/showpost.php. &postcount=993Тут про это подробнее https://forum.allgaz.ru/showpost.php. &postcount=653

Датчик температуры воздуха поставил в патрубок. (От хонды подошел)

Шкив коленвала сделал так

Изделие выполнено таким образом, что диск с зубцами можно поворачивать относительно демпфера коленвала, а прижимная пластина (находится сзади) фиксирует выбранное положение «зубов» с помощью 4х болтов (диаметр 6мм с мелкой резьбой (только один нюанс, токарь подсказал, эти болты должны быть из особо прочной стали. Сделали все как надо. Так что ищите токаря высокой квалификации)).

Первое время (когда еще не приобрел все необходимое оборудование для диагностики и настройки) зажигание «раньше» «позже» настраивал в ручную. Нужно «раньше» остановился, ослабил болты, чуть сдвинул «зубы», затянул болты, завел, поехал. Принцип — как раньше с трамблером.

При такой конструкции демпфера, при установке Датчика Коленвала (ДК) двигатель снимать не нужно и можно регулировать положение «зубов» относительно датчика. Также не нужно каждый раз откручивать датчик при очередной замене ремня генератора.

Информацию так же черпал тут _https://www.uazik.net/files/image/CIMG5593_resize.JPG _https://radikal.ru/F/s49.radikal.ru/i125/1005/ee/10cd44d4fe62.jpg.html вид с обратной стороны _https://radikal.ru/F/i065.radikal.ru/1005/f1/79e0054c214f.jpg.html вид сбоку https://forum.allgaz.ru/picture.php?a. icture > принцип изготовления от корешок

https://forum.allgaz.ru/showthread.ph. %E8%E8&page=48 Из этой статьи фото синхродиска тоже пригодились _https://volga-gaz.nnov.ru/index.php?option=com_content&task=view& > Для настройки ДПРВ спаял простенькую схемку отсуда _https://www.autoprospect.ru/gaz/3110-volga/7-7-5-proverka-datchika.html

Все собрал легко. Запустил и все работает.

Эти фото также носил токарю при заказе на изготовление шкива.

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Блок цилиндров (рис.1)

Блок цилиндров 4 составляет одно целое с верхней частью картера. Он отлит под давлением из высокопрочного алюминиевого сплава. Блок цилиндров разделен на две части горизонтальной перегородкой, в которой сделаны четыре отверстия для установки гильз цилиндров. Верхняя часть образует общую для всех цилиндров охлаждающую рубашку. По контуру рубашки имеется десять бобышек для шпилек крепления головки цилиндров. Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Коленчатый вал 55 установлен на пяти коренных подшипниках. Крышки 2 подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку двумя шпильками диаметром 12 мм. В первой крышке торцы обработаны совместно с блоком для установки шайб 53 и 54 упорного подшипника. Все крышки имеют шипы, плотно входящие в пазы блока. Такая конструкция крышек подшипников и изготовление их из чугуна (коэффициент линейного расширения алюминиевого сплава вдвое больше, чем у чугуна) обеспечивают малое изменение рабочих зазоров в подшипниках при нагревании и охлаждении двигателя. Крышки подшипников растачиваются в сборе с блоком pи поэтому при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера. Гайки шпилек крепления крышек затягиваются динамометрическим ключом с усилением 11-12 кгс-м.

Гнезда для подшипников распределительного вала 40 расположены в верхней левой части поперечных перегородок блока. Третья и четвертая перегородки имеют снизу наклонные плоскости для крепления масляного насоса. В средней горизонтальной перегородке (с левой стороны) просверлены восемь отверстий для толкателей 39 штанг клапанов: четыре отверстия, выполненные в отливке, соединяют полости клапанной камеры и камеры толкателей с масляным картером.

Камера толкателей закрыта штампованной из листовой стали крышкой. Крышка по контуру уплотняется пробковой прокладкой и крепится к блоку двумя шпильками, под гайки которых поставлены фибровые уплотняющие прокладки. С левой стороны блока отлиты приливы для установки масляного фильтра, бензинового насоса, привода распределителя и бобышка для указателя уровня масла. С правой стороны (в верхней картерной части стенки блока) расположен прилив, через который проходит продольный масляный канал. Бобышки для крепления кронштейнов двигателя расположены в передней части блока с правой и левой сторон. На правой стороне спереди предусмотрены две бобышки для крепления генератора. Нижний фланец блока снабжен шпильками диаметром 8 мм для крепления масляного картера.

К передней стенке блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка 43 распределительных шестерен. В отверстие в крышке для выхода носка коленчатого вала запрессована обойма с самоподтягивающимся резиновым сальником 44.

К заднему торцу блока шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления. Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм. Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала коробки передач с коленчатым валом обрабатываются в сборе с блоком 4, и поэтому картеры сцепления не взаимозаменяемы. Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз 6, отлитых из серого чугуна. Для повышения износостойкости гильза в верхней части снабжена вставкой из коррозионностойкого чугуна. Длина вставки 50 мм, толщина ее стенки 2 мм.

Гильза вставляется в гнездо блока нижней частью, диаметр которой равен 100 мм. В плоскости нижнего стыка гильза уплотнена прокладкой 5 из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров. Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,034-0,089 мм. При этом красномедная прокладка должна быть обжата. Для надежного уплотнения необходимо, чтобы разница в выступании гильз над плоскостью блока на одном двигателе была в пределах 0,025 мм. Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по p pглубине проточки под гильзу (от его верхнего торца) на две группы. При смене гильз у цилиндров равномерность выступания можно обеспечить подбором красномедных прокладок соответствующей толщины.

Описание и характеристики

В 1972 году новый советский внедорожник наконец-то был представлен общественности. Как и ГАЗ 69, он производился в 2 модификациях. В отличие от предшественников, между армейской и сельской версиями имелись существенные различия в трансмиссии, подвеске и ходовой части.

Военный автомобиль, получивший индекс УАЗ 469, имел клиренс в 300 миллиметров, ведущие мосты с двойной, главной передачей, 9-листовые задние рессоры и понижающие бортовые редукторы на всех колесах. Гражданский автомобиль, УАЗ 469Б, производился с клиренсом в 220 миллиметров, ведущими мостами с одинарной, главной передачей (позаимствованные у предшественника) и 7-листовыми задними рессорами. Обе машины имели полный привод. Внешние габариты армейской и гражданской модификаций не различались.

На обе версии устанавливался 2,5-литровый двигатель УМЗ 451М мощностью в 75 лошадиных сил. Несмотря на свою вроде бы малую мощность, сравнимую с мощностью двигателя ВАЗ 2103, этот силовой агрегат мог тащить за собой вес в 3210 кг на подъем в 36% со скоростью 90 километров в час. Словно маленький танк, этот автомобиль уверенно следовал за бронетехникой, проезжая там, где застревали военные грузовики. При этом расход бензина в самой сложной ситуации составлял не более 16 литров на 100 километров пути.

• длина — 4025 мм;
• ширина — 1805 мм;
• высота — 2015 мм;
• колесная база — 2380 мм;
• колея — 1442 мм.

Весовые характеристики УАЗ 469 (469Б):

• масса в снаряженном состоянии — 1650 (1540) кг;
• полная масса — 2450 (2300) кг;
• наибольшая масса буксируемого прицепа — 760 (760) кг;
• максимальная нагрузка на переднюю ось — 1020 (965) кг;
• максимальная нагрузка на заднюю ось — 1430 (1335) кг;
• вес возимого топлива — 62,5 (62,5) кг.

В УАЗ-469 могут расположиться 7 человек. Грузоподъемность отечественного внедорожника составляет 675 килограммов. Выпускали «бобики» традиционно с мягким тентом и металлическими надставками.

Изначально дорожный просвет автомобиля составлял 21 см, но со временем его научились повышать до 30 см. С 80-х годов на него начали ставить новую светотехнику, а также в машине появились гидравлические телескопические амортизаторы.

В 1985 году была осуществлена очередная модернизация машины. Она приобрела гидравлический привод выключения сцепления, новую светотехнику, к омывателю лобового стекла подключили электропривод. Еще производитель усовершенствовал отопительную систему и поставил на некоторые версии вакуумный усилитель тормозов.

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей. Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованой облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость… Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу

Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

РЕЙТИНГ ДВИГАТЕЛЯ: 2+

<<�НАЗАД

Проведение тюнинга

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.

Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:

• Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
• По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
• Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.

Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.

По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Увеличение мощности двигателя

Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его объема.

Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.

Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.

Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.

Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.

Варианты тюнинга мотора

В заводской комплектации двигатель ЗМЗ 402 выдает 182,4 Нм крутящего момента и 100 л. с. мощности, поэтому для увеличения этих характеристик может использоваться механический тюнинг нескольких видов:

• расточка цилиндров под гильзы – максимум 100 мм диаметра;
• шлифовка ГБЦ – повышает степень сжатия для использования топлива с большим октановым числом АИ-95;
• модернизация выпускного тракта – увеличение диаметра выхлопного патрубка.

Тюнинг ЗМЗ 402

Первый способ опасен перегревом силового привода, так как толщина стенок блока снижается на 4 мм, капремонт потребуется быстрее. В последнем варианте снижается экологичность ДВС. Изготовителем рекомендовано либо использовать инжектирование, что очень дорого либо применить более простой, но менее эффективный тюнинг:

• замена свечей модификациями с иридиевыми контактами и высоковольтных проводов;
• облегченный распредвал с регулировкой настроек клапанов, установленных с завода;
• замена карбюратора производителя К-151 более свежими версиями, например, Солекс;
• использование облегченной ШПГ и маховика;
• расточка седел клапанов и замена их модификациями большего диаметра.

Таким образом, мотор ЗМЗ 402 является базовым вариантом целой серии движков 402.10, 4021.10, 4022.10, 1025.10 и 4026.10. Изначально до 1980 года он маркировался ЗМЗ-24Д, устанавливался на Волги, Газели и РАФ.

Это интересно: ЯМЗ-7511 технические характеристики: КШМ и ГРМ

Особенности эксплуатационных характеристик

УАЗ-3151, как и его предшественник, имеет рамную конструкцию с цельнометаллическим кузовом (кроме верхней части) и пятью дверьми.

Габариты

Размеры

длина 4 м 25 см

ширина 1 м 85 см

высота 2 м 5 см

колесная база 2 м 38 см

дорожный просвет 22 см (для версии с военными мостами – 30 см)

Масса УАЗ 3151 без нагрузки составляет 1,6 тонны, а при полной загрузке повышается до 2280 кг. Грузоподъёмность в 680 кг подразумевала, что в машине могут находиться до 7 человек. Топливных баков два, каждый по 39 литров.

Гражданская версия не оснащалась предпусковым подогревателем охлаждающей жидкости, в качестве последней применяется тосол, объем составляет не менее 13 литров. В системе смазки объемом 5,8 литра используется минеральное или полусинтетическое моторное масло. Картер коробки передач вмещает 1 литр минерального масла марки ТСп-10, картер каждого моста – по 0,85-1,0 литру.

Задний отсек оснащается отопительной системой. Здесь же размещается полноразмерное запасное колесо. Отопление в автомобиле слабое и с зимними холодами не справляется, поэтому устанавливают оборудование для дополнительного обогрева. Учитывая особенности кузова (много открытого металла, зазоров и щелей), пользы от этого маловато.
