Регулировка клапанов двигателя УАЗ 421

Конструкцией данного мотора предусмотрена периодическая регулировка клапанных зазоров в механизме газораспределения. Клапаны необходимо регулировать после пройденного пути, равного 5 тысяч километров. Если в работе двигателя замечены определенные изменения, установленный период придется уменьшать. Основные признаки нарушения регулировок зазоров клапанной системы газораспределительного механизма:

1. Снижение мощности двигателя.
2. Слышны постукивания клапанов.
3. Появление вспышек внутри работающего карбюратора.
4. Хлопки, похожие на звуки выстрелов в районе глушителя.

В процессе регулировки зазоров между клапанами и смежными деталями – коромыслами, устанавливается угол опережения зажигания. Расстояния между регулируемыми деталями должны составлять:

• 0,3 – 0,35 мм – для клапанов I и IV цилиндров;
• 0,35 – 0,4 мм – для остальных.

Где найти номер рамы на УАЗ 469? | Автор топика: Илья

Есть потребность зарегистрировать на человека УАЗ 469 1985 года, человек интересуется, читаются ли номера на раме. Так где их следует искать? Есть основание полагать, что рама менялась на новую где-то в 90-х с заменой ПТС. Каков шанс на экспертизе внести отметку шасси б/н при постановке на учет при нечитаемых/отсутствующих номерах?

Сейчас больше документы на машину стоят, чем сам УАЗ, и продаются они по отдельности друг от друга зачастую. Причем в документах написано именно б/н

Виктор Единственная табличка была под капотом, если помять не изменяет, с номером кузова и шасси.

Валентина Есть такой интернет-ресурс УАЗбука. Там всё-всё знают об УАЗиках. Вам туда.

Игорь ставил уаза на учет, мент номеров рамы не нашол, дал ему тысщу. и на этом все закончилось!

Степан На раме краской в районе заднего правого колеса, долго не живет, это проблема.

Владислав ну если краской то в чем проблема нарисовать? на хр на этом хламе вообще что то сверять. У меня 98 куплен в 2000, он уже тогда не читался. с этими переатестованными наверно вообще не переоформить не продать.

Технические характеристики

Изначально спроектированный для нужд армии «уазик» показал на тестах отличные результаты и возможности. УАЗ-469, технические характеристики которого превосходили аналоги, поразил заказчиков. Двигатель выдавал 75 л. с. при объёме в 2,5 литра. Сравнительно малая мощность окупалась низкими оборотами, которые давали нужное преимущество на бездорожье. Позднее двигатель стал на 5 «лошадей» мощнее, что позволило разогнаться до 115 км/ч.

Грузоподъёмность «уазика» — 675 кг при полной массе в 2450 кг. Легко тянет прицеп с грузом до 850 кг. Внешнее разнообразие обеспечивается мягким тентованным вариантом, жесткими вставками либо полностью металлическим кузовом в более поздних модификациях автомобиля УАЗ-469. Технические характеристики усиливались год от года.

В 1993 году внедорожник претерпел некоторые изменения и получил новые обозначения. Военный вариант стал именоваться УАЗ-3151, а гражданский – УАЗ-31512. В 2010 году автомобиль получил своё имя: гордое название Hunter и новый лоск.

Что касается технического оснащения, УАЗ-469 является шедевром ульяновских инженеров. Особенностью тормозной системы был двухкамерный главный цилиндр, разделяющий её на две рабочие составляющие для каждой оси отдельно. Сцепление с 4-хступенчатой коробкой производилось посредством гидравлического привода. В рулевом управлении выделялась разрезная колонка. В процессе модернизации менялись карбюраторы. Последним вариантом в 1985 стал К-131, пришедший на смену К-129В.

Характеристики рессор

До 1994 года выпускались машины с рессорной подвеской, теперь модификации 3151 производятся с рессорами и пружинами. В УАЗ с индексацией 10 в передней части устанавливаются пружины с поперечной и 2 продольными штангами, сзади — 3-листовые узлы. Тоннажность на пружинах достигает 650 кг.

Размерность базы между передними элементами составляет 805 мм, задними — 1110 мм. Передняя деталь грузопассажирских УАЗ имеет длину 1100 мм, ширину пластины прямоугольного сечения — 55 мм. Она содержит 8 листов, которые стянуты между собой центровым болтом и 3 хомутами; снизу они прикреплены на заклепке к последнему элементу, сверху — загнуты к первому. Толщина первой пластины — 7 мм, остальных — 6 мм. Конец рессоры, расположенный спереди, прикрепляется резиновыми втулками к лонжерону конструкции, задний — подвешивается шарнирами на серьге.

Длина задних рессор — 1250 мм. На гражданских моделях, таких как УАЗ-31512, устанавливают 7 прокладок по 7 мм на заднюю деталь, в УАЗ-3151 их 9. Стянуты они 4 хомутами. Грузоподъемность увеличена на 200 кг, зад кузова приподнят.

Передние и задние рессорные механизмы вагонной компоновки по размеру одинаковые, взаимозаменяемы, имеют профиль в виде трапеции с параболическими краями. Длина их составляет 1200 мм, ширина прокладки — 45 мм, толщина — 6,5 мм. Всего листов — 13. Предварительно они подвергаются дробеструйной и термической обработке. Стянуты 4 хомутами, которые ограничивают боковое смещение элементов.

Рессоры с пружинной подвеской производятся на Чусовском металлургическом заводе. Отличительной особенностью детали является клеймо на стяжке-хомуте с наименованием предприятия, датой изготовления и клеймом ОТК.

Задняя 3-листовая деталь 31512-2912012 выполнена по ГОСТ Р 51585-2000, монтируется на машины УАЗ-31512, 31514-10, 3160, также подходит для моделей «Хантер» и «Патриот».

Технические параметры рессоры:

1. Контрольная нагрузка — 504,7 даН.
2. Сборный вес — 16,5 кг.
3. Полная длина — 1415 мм.
4. Расчетная длина — 1350 мм.
5. Внутренний размер втулки ушка — 42 мм.
6. Материал — 50ХГФА.

Стоит рессора от 3500 руб.

Задняя 4-пластинчатая модель 2912010 ГОСТ Р 51585-2000 отличается такими показателями:

1. Нагрузка — 643,75 даН.
2. Вес в сборе — 22,3 кг.
3. Стоимость — 4900 руб.

Рессора считается популярной, подходит для многих автомобилей: 2360, 3153, 3159, 3162, 3962. Ее часто устанавливают на задний мост модификаций 315148, 314143, «Хантер», «Карго», «Патриот», «Барс», «Симбир».

Преимущества автомобиля УАЗ-3303

Популярность автомобиля объясняется несколькими аспектами:

• Конструкция проста, легко обслуживается, устойчива к повреждениям и деформациям;
• Автомобиль компактный, манёвренный, управляется при наличии прав категории «В»;
• Кабина транспортного средства шире кузова, поэтому обзор лобового стекла предоставляет необходимую информацию для управления;
• Автомобиль прост в обращении и уходе, детали доступны, цена приемлема;
• Грузовая платформа вместительна, доступ к механизмам эксплуатации прост;
• Режимы привода: экономичный (задний), полный, полный (пониженный) помогают подстроиться под дорожные условия и рельеф;
• Ценовая политика сделала автомобиль доступным для большинства пользователей;
• Проходимость на сложных участках дорог.

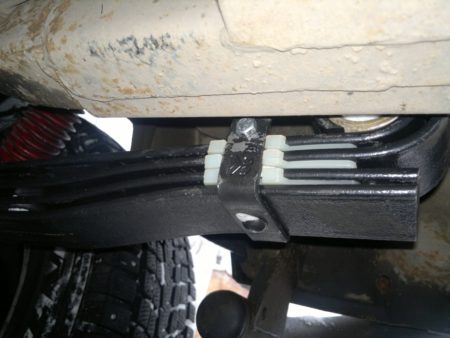

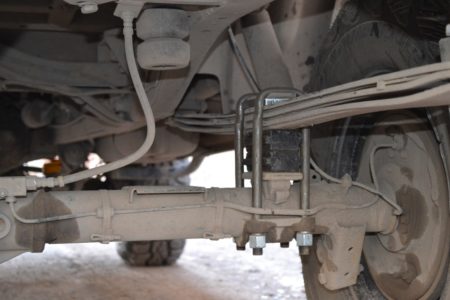

Как усилить

Многие автовладельцы производят усиление рессор с помощью установки дополнительных листов. Его выполняют для увеличения грузоподъемности машины, улучшения ходовых качеств и проходимости. Некоторые мастера монтируют усиленные детали после деформации старых подвесок и появления трещин, при удлинении или поднятии кузова.

Проблему устраняют дополнительным подпружиниванием рессоры, установкой амортизаторов на УАЗ. При повышенном поднятии кузова регулируют тягу газовой педали.

Чертежи

При поднятии кузова и осуществления лифта подвески, чтобы не нарушить конструкцию рессор, устанавливают проставки между мостом и рессорой. Они должны правильно монтироваться, поэтому сначала определяют место установки, рассчитывают расстояние между средней частью рессоры и точкой опоры на переднем или заднем мосту. Перед проведением работ лучше спроектировать чертеж проставок.

Процедура усиления

Чтобы отремонтировать рессору, необходимо действовать по инструкции:

1. Приподнимают заднюю часть машины так, чтобы колеса были в свободном состоянии. Для страховки устанавливают балку, опору или домкрат.
2. Демонтируют колесо.
3. Откручивают чашки блока и стремянки.
4. Снимают амортизаторы.
5. Мост опускают.
6. Демонтируют старый узел, освобождая от хомутов и центрового болта.
7. При ремонте прокладок рессоры их разбирают на отдельные листы. Перебор элементов происходит с учетом размера вставляемых пластин — от малого к большему. Во избежание перекосов листы сильно стягиваются и соединяются центровым болтом.
8. При замене задней или передней детали на новую сначала ее примеряют, помещают в технологические чаши на раме, подпирают деревянным брусом, чтобы не свисала и не выскочила во время установки. Накладка закрепляется стремянками, выставляются чаши. Мост приподнимают так, чтобы узел сел на подушки. Колеса бортируются, чаши монтируются обратно.

Для проверки правильной установки нового узла нагружают зад машины, так он лучше осядет на место. Испытание усиленных деталей проводят на малой скорости.

Описание и характеристики

В 1972 году новый советский внедорожник наконец-то был представлен общественности. Как и ГАЗ 69, он производился в 2 модификациях. В отличие от предшественников, между армейской и сельской версиями имелись существенные различия в трансмиссии, подвеске и ходовой части.

Военный автомобиль, получивший индекс УАЗ 469, имел клиренс в 300 миллиметров, ведущие мосты с двойной, главной передачей, 9-листовые задние рессоры и понижающие бортовые редукторы на всех колесах. Гражданский автомобиль, УАЗ 469Б, производился с клиренсом в 220 миллиметров, ведущими мостами с одинарной, главной передачей (позаимствованные у предшественника) и 7-листовыми задними рессорами. Обе машины имели полный привод. Внешние габариты армейской и гражданской модификаций не различались.

На обе версии устанавливался 2,5-литровый двигатель УМЗ 451М мощностью в 75 лошадиных сил. Несмотря на свою вроде бы малую мощность, сравнимую с мощностью двигателя ВАЗ 2103, этот силовой агрегат мог тащить за собой вес в 3210 кг на подъем в 36% со скоростью 90 километров в час. Словно маленький танк, этот автомобиль уверенно следовал за бронетехникой, проезжая там, где застревали военные грузовики. При этом расход бензина в самой сложной ситуации составлял не более 16 литров на 100 километров пути.

• длина — 4025 мм;
• ширина — 1805 мм;
• высота — 2015 мм;
• колесная база — 2380 мм;
• колея — 1442 мм.

Весовые характеристики УАЗ 469 (469Б):

• масса в снаряженном состоянии — 1650 (1540) кг;
• полная масса — 2450 (2300) кг;
• наибольшая масса буксируемого прицепа — 760 (760) кг;
• максимальная нагрузка на переднюю ось — 1020 (965) кг;
• максимальная нагрузка на заднюю ось — 1430 (1335) кг;
• вес возимого топлива — 62,5 (62,5) кг.

В УАЗ-469 могут расположиться 7 человек. Грузоподъемность отечественного внедорожника составляет 675 килограммов. Выпускали «бобики» традиционно с мягким тентом и металлическими надставками.

Изначально дорожный просвет автомобиля составлял 21 см, но со временем его научились повышать до 30 см. С 80-х годов на него начали ставить новую светотехнику, а также в машине появились гидравлические телескопические амортизаторы.

В 1985 году была осуществлена очередная модернизация машины. Она приобрела гидравлический привод выключения сцепления, новую светотехнику, к омывателю лобового стекла подключили электропривод. Еще производитель усовершенствовал отопительную систему и поставил на некоторые версии вакуумный усилитель тормозов.

УАЗ-469	УАЗ-469Б
Тип автомобиля	Повышенной проходимости, двухосный, с колесной фор­мулой 4X4	Повышенной проходимости, двухосный, с колесной фор­мулой 4X4
2 чел. и 600 кг или 7 чел. и 100 кг	2 чел. и 600 кг или 7 чел. и 100 кг
При установке девятилистовых задних рес­сор.
2 чел. и 400 кг или 7 чел. при установке семилистовых задних рессор
Полная масса автомобиля, кг	2450	2300
Распределение полной массы по осям, кг:
на переднюю ось	1020	965
на заднюю ось	1430	1335
Масса снаряженного автомо­биля, кг	1650	1540
Распределение снаряженной массы по осям, кг:
на переднюю ось	890	850
на заднюю ось	760	690
Наибольшая скорость при пол­ной массе, км/ч	100	100
Контрольный расход топлива УАЗ-469 при скорости 30 км/ч, л/100 км	10, 6	10, 6
Запас хода по шоссе при конт­рольном расходе УАЗ-469 10, 6 л/100 км, км	730	730
Путь торможения с полной на­грузкой с начальной скоро­сти 70 км/ч, не более, м	44, 8	44, 8
Наибольшая полная масса бук­сируемого прицепа, кг	760	760
Наименьший радиус поворота по колее переднего внешнего (относительно центра пово­рота) колеса, не более, м	6, 5	6, 3
Наименьший радиус поворота внешний по точке переднего бампера, наиболее удален­ной от центра поворота, не более, м	7	6, 8
Максимальный подъем, преодо­леваемый автомобилем, %:
с наибольшей нагрузкой	62	62
с наибольшей нагрузкой и прицепом с полной массой	36	36
Максимальный косогор, пре­одолеваемый автомобилем с наибольшей нагрузкой без прицепа, %	36	36
Наибольшая глубина преодолеваемого брода, м	0, 7	0, 7

Назначение и история модели

Это грузопассажирский автомобиль с приводом на обе оси, имеющий повышенную проходимость, допускающий эксплуатацию на дорожном покрытии любого типа.

Использовался правоохранительными органами, в геологии и топографии, исполнял функции служебного автомобиля в сельской местности, отдаленных, труднодоступных районах.

В 1972 году завод запустил производство УАЗа-469 в двух модификациях.

Армейская модель имеет следующие параметры:

• клиренс 300 мм;
• двойная главная передача на ведущих мостах;
• на всех колесах устанавливались бортовые понижающие редукторные механизмы;
• рессоры из 9 листов.

Гражданская модификация имеет следующие характеристики:

• клиренс 220 мм;
• на ведущих мостах одинарная главная передача;
• рессоры из 7 листов.

На 469-й серии применялся мотор УМЗ 451М 75 л. с. мощностью и 2,5 л объемом, имеющий хорошие технические характеристики.

1985 году Минавтопром изменил систему обозначения моделей автомашин — 469-ая модель стала обозначаться как УАЗ-3151. Грузовик 469Б был переименован в УАЗ-31512-010.

Технические характеристики УАЗа-31512-010 следующие:

750

Число мест, включая водителя

5 + 2

Размеры по габаритам, мм

4 025х1 785х1 990

Просвет до полотна дороги, мм

220

Преодолеваемый брод, м

0,7

Возможный угол подъема, град

31

Масса готового к поездке автомобиля, кг

1 600

Масса в нагруженном состоянии, кг

2 350

Грузовместимость, кг

750

Скоростные параметры (максимум), км/ч

110

Расход топлива, л/100 км

16,2

Силовая установка

УМЗ-414, УМЗ-417, УМЗ-421

Горючее

Низкооктановый А-76

Объемные параметры мотора, л

2,445

Параметры мощности, л. с.

92

Крутящее усилие на валу (Нм)

159,8

Число модификаций модели

Более 15 армейского и гражданского назначения

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Для проведения ремонта рессор подвески автомобилей семейства УАЗ-469, их необходимо снять с автомобиля и разобрать. После разборки, очистки и промывки листов рессор следует проверить их состояние и выявить пригодность для дальнейшей работы.

Снятие рессор с автомобиля.

Выполняется в следующей последовательности : снять стремянки, подкладку и накладку, затем отвернуть гайку стойки амортизатора и отвести его рычаг вверх, после чего установить переднюю часть автомобиля на подставку, отвернуть болты крепления кронштейна серьги переднего конца рессоры и гайки кронштейнов заднего конца рессоры, снять рессору и разобрать серьгу с резиновыми втулками.

Разборка рессоры.

Выполняется в следующей последовательности : закрепить рессору в тисках за головку центрового болта, отогнуть хомуты рессоры, отвернуть гайку центрового болта и разобрать рессору. Для выпрессовки оси заднего ушка задней рессоры можно применять съемник. После разборки листы тщательно очистить от грязи, промыть в керосине и проверить их состояние.

Проверка состояния и ремонт рессор.

В листах рессор не должно быть трещин. Рессоры при поломке листов или других деталей, а также при появлении скрипа, ремонтируют путем замены поврежденных деталей. Коренной лист рессоры необходимо заменять новым тогда, когда изношена от трения о палец поверхность ушка при продолжительной езде с изношенными резиновыми втулками.

Пальцы рессор подлежат замене, если имеется выработка от трения по металлу при езде с изношенными резиновыми втулками. Резиновые втулки рессор следует заменять новыми, если ушко рессоры, установленной на автомобиле, имеет заметное смещение относительно пальца рессоры. Втулки с заметным смещением очень недолговечны. Их следует своевременно заменять, чтобы избежать повреждения посадочных поверхностей под эти втулки в кронштейнах, рессорах и пальцах.

На автомобиле быстрее других изнашиваются резиновые втулки нижнего конца серьги. Изношенные до 50% по толщине стенки нижние втулки допускается менять местами с верхними, которые изнашиваются значительно меньше.

Осевшие рессоры, имеющие целые листы, могут быть восстановлены рихтовкой (правкой). Стрелу прогиба (кривизну) листов проверяют шаблоном. При уменьшении стрелы прогиба листы правят в холодном состоянии ударами молотка по внутренней поверхности листа. Удары начинают наносить с середины листа, перемещаясь к концам. С приближением к концам удары должны быть более слабыми. Стрелу прогиба (кривизну) каждого листа доводят до размеров, указанных в таблице ниже.

Кривизна листов передних и задних рессор автомобилей семейства УАЗ-469.

Сборка рессоры.

Производится в обратном порядке. При этом перед сборкой листы рессоры желательно покрасить и смазать графитной смазкой. Хомуты надежно приклепать к листам, торцы заклепок хомутов не должны выступать над поверхностью листов. Хомуты после сборки рессоры не должны препятствовать свободному перемещению листов рессоры во время работы.

Если зазор между листами собранной рессоры в свободном состоянии, стянутой центровым болтом более 1 мм на длине более 1/4 общей длины соприкосновения двух смежных листов, то погнутые листы необходимо заменить.

Установка рессор на УАЗ-469.

Производится в порядке, обратном снятию. При этом загнутые ушки на первых двух листах передней рессоры должны быть обращены назад, а конец рессоры с ушком только на первом листе — вперед.

При установке задней рессоры, загнутые ушки на первых двух листах рессоры должны быть обращены вперед, а конец рессоры с ушком на первом листе — назад. Гайки стремянок затянуть с моментом 10-12 кгсм. Окончательно гайки стремянок затягивать тогда, когда рессоры нагружены массой автомобиля.

Кузов

Как и говорилось выше, кузов данного автомобиля может иметь несколько разновидностей исполнения. Как правило, на нем стояли 3 боковые и 1 задняя двустворчатая дверь. Предусматривались также две задние откидные подножки.

Сам кузов изготовлен из цельного металла, очень прочен и отличается неплохими параметрами КЖ. Специальная перегородка устанавливалась внутри, чтобы отделить заднюю часть и кабинку.

Что касается соединения элементов кузова, то фиксировались они электросваркой. Только двери и крыша ставятся на петли. Двери подвешиваются к кузову, дополнительно фиксируясь кроме петель, винтами.

Сиденья Уазика мягкие, откидного типа. Их удается настраивать вдоль оси.

Лобовое стекло Уаз 452 выполнено из закаленного стекла под названием сталинит. Благодаря качественному исполнению стекла поддерживается отличная видимость. Ветровое стекло гнутое и не открывается.

• Кузов 452 А – санитарной версии Уазика оснащен креслами откидного типа, специальными фиксаторами и ремнями для закрепления носилок. Сбоку кузова предусмотрено по 2 окна;
• В 10-местном микроавтобусе 452 В установлены сиденья мягкого типа. Чтобы обеспечить хорошую вентиляцию, производителем были предусмотрены особые форточки поворотного типа и многое другое;
• Вентиляция модификаций фургона 452 обеспечивается жалюзями, устанавливаемыми в боковинах кузова.

Еще интересные моменты по кузовам:

• На раме кузов крепится в 10 точках, а кабина – в 4-х;
• В местах фиксации остова и рамы предусмотрены особые прокладки прорезинового типа.

Про номер

Сегодня немало вопросов задают в различных автофорумах про номер Уаз 452. Приводим полезную информацию:

• На Уазиках, выпущенных до 1999 года, номер кузова или шасси, как принято называть, наносится производителем краской. Местонахождение его – правый лонжерон рамы, прямо под задней колесной аркой;
• На Уазах, выпущенных после 1999 года, номер выбивается на раме, точнее — на задней ее поперечине;
• После 2001 года номер стали выбивать, опять же, на правом лонжероне.

16 апр. 2013 г. — у меня уаз 3303 1993 года.вообще номера нету и в птс не указано. номер

до 1999 годаномер рамы рисовали кисточкой,он находится с правой Ребят,у кого есть возможность скиньте фото пожалуйста в личку. В этом что-то есть. Я согласен с Вами, спасибо за помощь в этом вопросе. привет уазоводы! Подскажите кто знает у меня уаз 3303 87 г.В где найти номер на раме я слышал что до 89 г.В. Очень часто водителей ваз интересуют вопросы, где находится иммобилайзер на ваз 2115, как отключить иммобилайзер на ваз 2112, или других моделей ваз имеющих иммобилайзер. Номер писался краской или это не правда. Как определить номер краски автомобиля по vin-коду? Что такое vin код и его расшифровка? Где обычно располагается vin код на кузове машины?. Как всегда все гениальное просто.

всем боятся он опасен. я ухожу.

Мне кажется это блестящая фраза

Я извиняюсь, но, по-моему, Вы ошибаетесь. Как часто в гаи смотрят номер рамы на уазах при (от газ 53 на уаз) а где номер на старой. Могу это доказать. Пишите мне в PM, поговорим.

По моему мнению Вы допускаете ошибку. На даче уаз где находится номер кузова? Купил уаз3962 94 года, нашел номер рамы, табличку. Могу это доказать. Пишите мне в PM, обсудим.

УАЗ-469 – советский и российский автомобиль повышенной проходимости (внедорожник), причем у каждого транспортного средства будет индивидуальный номер кузова УАЗ 469, определяющий технические характеристики. Автомобиль отличается легким весом, грузоподъемностью, схожестью расположения агрегатов с другими отечественными машинами. Однако длительное время нанесение номеров проводилось неправильно, вследствие чего отмечается нарушение действующего законодательства РФ.

Устройство

УМЗ-451МИ состоит из агрегатов, механизмов, элементов, характеристики которых перечислены ниже по тексту.

Сцепление: Сухое, с одним диском сечением 254 мм.

Подвеска двигателя: Эластичная, за счет подушек из резины.

Общее число опор 4:

Кривошипно-шатунный механизм: Цилиндры собраны в блок, представляющий собой литье. Блок отлит из сплава алюминия. Гильзы, запрессованные в него, сменные «мокрые» из чугуна.

Головка цилиндров отлита из сплава алюминия. В нее вставлены направляющие клапанов вместе с сёдлами. Для всех четырёх цилиндров головка общая.

В двигателе камера сгорания выполнена плоскоовальной конфигурации. Она находится внутри головки цилиндров.

Все поршни двигателя лужёные, отлитые из сплава алюминия. В каждый поршень залиты лужёные вставки из стали, регулирующие температуру.

Шатуны выполнены из стали, кованные. Сечение каждого из них двутавровое. В верхние головки шатунов запрессованы специальные втулки из бронзы.

Коленчатый вал на 5 опор, отлит из чугуна, изготовлен с противовесами. Сечение коренных шеек – 64 мм, шатунных – 58 мм.

Подшипники, как коренные, так и шатунные, выполнены со сменными тонкостенными вкладышами со стали и алюминия.

Толщина вкладышей, мм: коренного вкладыша – 2,25; шатунного вкладыша – 1,75; антифрикционного слоя – 0,33.

Маховик двигателя отлит из чугуна. Сверху на него одет методом напрессовки зубчатый венец, предназначенный для стартерного запуска силового агрегата.

На двигателе установлен контактный распределитель зажигания. Расположение цилиндров и поршней мотора УМЗ-451МИ – рядное. Всю поршневую группу вращает один общий коленчатый вал. Вал распределения также один и он расположен внизу.

Двигатель оснащен жидкостной системой охлаждения. Тип охлаждающей системы – закрытый, циркуляция – принудительная от водяной помпы.

Смазочная система выполнена частично под давлением и частично – разбрызгиванием масла.

Порядок работы цилиндров УАЗ 469 следующий: 1-2-4-3.

Движок УМЗ-451МИ функционирует в паре с четырехступенчатой механической коробкой передач.

Объем масла в двигателе УАЗ 469 составляет 5,8 литра.

Недостатки, отмеченные владельцами машины

1. Морально устаревшие конструкция автомобиля и дизайн кабины. Посадка затруднена узкими дверьми, из-под «торпедо» свисают воздуховоды и провода.
2. Жесткая подвеска не создает комфортных условий в дальних поездках.
3. Нечеткое рулевое управление требует от водителя определенных навыков, особенно в моделях без гидравлического усилителя, который также не обеспечивает достаточной связи руля и управляемой пары колес.
4. Тормозной механизм недостаточно эффективен, требует постоянной регулировки.
5. Примененные агрегаты, узлы и механизмы не обладают достаточной надежностью.
6. Значительное число точек смазки и обслуживания, мал безремонтный пробег.

Обслуживание

Замена масла в двигателе УМЗ 417. Интервал замены масла — 10 тыс. км. Объем масла сухого двигателя с масленым радиатором составляет 5,8 литра. При замене в системе смазки и радиаторе остается от 0,5 до 1 литра масла. Масленый фильтр от ВАЗ 2101. Масло, рекомендованное производителем — М-8-В SAE 15W-20, М-6з/12Г SAE 20W-30, M-5з/10г1, M-4з/6B1 SAE 15W-30. Регулировка клапанов Регулировать зазоры необходимо раз в 15 тыс. км.

Основные отличия этих автомобилей от базового

. Кузов — цельнометаллический, пятидверный, разделенный на два отсека; число мест — 6(7) в том числе в переднем отсеке 5(2), в заднем 4(2). Задний отсек имеет отопление и вентиляцию от основной отопительновентиляционной системы. Запасное колесо расположено в заднем отсеке. Автомобиль оснащен дополнительным освещением, сигнализацией и спецоборудованием. Полная масса — 2210 кг, габаритная высота — 2500 мм.

Грузоподъемность:

с 9-листовыми рессорами 600 кг груза плюс 2 чел. или 100 кг плюс 2 чел с 7-листовыми рессорами 400 кг груза плюс 2 чел. или только 7 чел.

31512	3151
Снаряженная масса, кг	1590	1680
В том числе:
на переднюю ось	870	900
на заднюю ось	720	780
Полная масса, кг	2150	2480
В том числе:
на переднюю ось	920	1020
на заднюю ось	1230	1460
Допустимая масса прицепа, кг	850	1460
Макс.скорость автомобиля, км/ч	115	110
Макс. преодолеваемый подъем автомобилем, град.	31	31
Контрольный расход топлива автомобиля, л/100 км:
при 60 км/ч	10,5	11,6
при 80 км/ч	13	14,5
Тормозной путь с 80 км/ч, м	43,2	43,2
Радиус поворота, м:
по внешнему колесу	6,3	6,5
габаритный	6,8	7

Двигатель. Мод.4178 (УАЗ-31512) и 4179 (УАЗ-3151), бензиновый, рядный, 4-цил., 92×92 мм, 2,445 л, степень сжатия 7,0, порядок работы 1-2-4-3, мощность 66 кВт (90 л.с.) при 4000 об/мин, крутящий момент 171,6 Н*м (17,5 кгс*м) при 2200-2500 об/мин; карбюратор К-151В или К-126ГУ; воздушный фильтр — инерционно-масляный.

Трансмиссия.

Сцепление — однодисковое, с периферийными пружинами, привод выключения — гидравлический. Коробка передач — 4-ступ., с синхронизаторами на всех передачах переднего хода; передат. числа для синхронизированной коробки передач: I-3,78; II-2,60; III-1,55; IV-1,0; ЗХ-4,12; передат. числа для коробки передач с синхронизаторами на III и IV передачах: I-4,124; II-2,641; III-1,58; IV-1,00; ЗХ-5,224. Раздаточная коробка — двухступенчатая, передат. числа: высшая — 1,00; низшая — 1,94. Карданная передача — из двух валов. Главная передача — коническая со спиральными зубьями; передат. числа: на УАЗ-31512 — 4,625, на УАЗ-3151-2,77 и колесных редукторов — 1,94 (общее передат. число — 5,38).

Колеса и шины.

Колеса — с неразъемным ободом 6L-15. Шины — 8,40-15, давление воздуха в передних шинах 1,7-1,9; задних — 1,9- 2,1 кгс/см. кв. , Число колес 4+1.

Подвеска.

Передняя и задняя — на двух полуэллиптических 7- или 9-листовых рессорах с телескопическими амортизаторами.

Тормоза.

Рабочая тормозная система — с барабанными механизмами (каждая колодка передних колес приводится в действие от отдельного цилиндра, обе колодки задних колес — от одного цилиндра), двухконтурным гидроприводом (раздельным по осям) и вакуумным усилителем. Вариант-гидропривод без усилителя. Стояночный тормоз — трансмиссионный, с барабанным тормозным механизмом и механическим приводом.

Рулевое управление.

Рулевой механизм — глобоидальный червяк с двухгребневым роликом, передат. число — 20,3.

Электрооборудование.

Напряжение 12 В, ак. батарея 6СТ-60ЭМ, генератор Г250-П2, регулятор напряжения РР132-А, стартер 42.3708, прерыватель-распределитель ( на УАЗ-3151) — Р132, датчик-распределитель (на УАЗ-31512) — 3302.3706, катушки зажигания: на УАЗ-31512 — Б116, на УАЗ-31251 — Б102-Б, транзисторный коммутатор (на УАЗ-31512) — 1302.3734, свечи зажигания: на УАЗ-31512 — All, на УАЗ-3151 — СН302-Б.

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак — 2×39 л, бензин А-76; система охлаждения (с подогревателем) — 13л, вода или тосол А-40, А-65; система смазки двигателя — 5,8 л, M-8B, М-6/10В (ДВ-АСЗп-10В); Картер коробки передач — 1,0 л, ТСп-15К (заменитель ТАП-15В), при температурах минус 20-45°С масло ТСп-10; картер раздаточной коробки — 0,7 л, картер рулевого механизма — 0,25 л, картеры ведущих мостов — 2×1,0 л (УАЗ-31512), — 2×0,85 л (на УАЗ-3151); картеры колесных редукторов — 2×0,3 л,кругом масла для коробки передач ; система гидропривода тормозов — 0,52 л; система гидропривода выключения сцепления — 0,18л; тормозная жидкость «Томь»; амортизаторы — 4×0,32 л, амортизаторная жидкость АЖ-12Т или веретенное масло АУ; бачок смывателя ветрового стекла — 2л, вода или жидкость НИИСС-4 в смеси с водой.

Причины появления скрипа

Самой частой причиной появления скрипа является непродуманная заводская сборка при установке рессор. На движущих частях, в принципе, нет никакой подкладки, что приводит к увеличению трения и появлению неприятного скрежета. Пыль, грязь, влага, которая копиться под днищем, может дополнительно усугублять ситуацию, способствуя быстрому износу деталей машины и ощутимому ухудшению ее ходовых качеств.

К тому же, в процессе эксплуатации, рессора начинает медленно проседать (это неизбежно), что влечет за собой более плотное соприкосновение отдельных ее частей (стальных листов) между собой. Поэтому, кроме стандартной процедуры замены с сооружением подкладки, необходимо позаботиться об установке подставки под мост. Она крайне необходима при обеспечении легкости хода и снижения нагрузки на монолитные детали авто.

Устройство рамы УАЗ 469

Составляющими компонентами рамы автомашины являются две стальные балки 3, представляющие продольные блоки на чертеже внизу. В единую конструкцию все они соединяются поперечинами в количестве пяти штук. Методом сварки 2, 10, 12, 13 поперечины приварены к раме.

Поперечина 8 закреплена на раме стальными болтами. По счету она вторая от начала рамы. К продольным лонжеронам, из которых состоит рама, приварены стальные кронштейны. Болты крепления второй поперечины вкручены в эти кронштейны, надежно удерживая ее в составе рамы.

Рама автомобиля УАЗ 469:

1 — основание для кронштейнов рессор передка; 2 — первая поперечина; 3—продольные лонжероны; 4 и 7 — кронштейны крепежа мотора; 5 — усиление продольных лонжеронов; 6 — передние кронштейны крепления кузова; 8 — вторая поперечина; 9 — кронштейны крепления кузова посередине; 10 — третья поперечина; 11 — кронштейны крепления кузова на задке; 12— четвертая поперечина; 13 — пятая поперечина; 14 — основание для кронштейнов рессор задка; 15 — кронштейны, в которых крепятся задние амортизаторы; 16 — кронштейны неподвижных концов рессор передка; 17 — кронштейны; 18 — кронштейны крепления оперения кузова.

За исключением двух кронштейнов, к раме приварены все остальные. Кронштейны 16, которых всего два, служат для крепежа неподвижных концов рессор передка. Заклепки надежно удерживают их на раме.

Пятая по счету, самая задняя поперечина, служит для установки буксирного прибора. Это закрытый механизм, работающий на две стороны. Буксирный крюк предназначен для транспортировки автомобильного прицепа в составе автопоезда сзади. Устройство имеет упругий резиновый компонент 4.

Эта деталь делает значительно мягче рывки и удары в момент старта автопоезда с места, движения по пересеченной местности и дороге без покрытия.

Чертеж буксирного прибора представлен на рисунке внизу.

Буксирный крюк УАЗ 469:

1– колпак, 2 – опорная гайка, 3 – корпус, 4 – упругий элемент, 5 – кронштейн, 6 – буксировочный крюк, 7 – собачка, 8 – защелка, 9 – цепочка, 10 – болт с гайкой, 11 – пресс-масленка, 12 – шайбы, 13 – шплинт.

Конструкция крюка выполнена так, что он может свободно совершать любые вращательные движения вокруг своей собственной оси. Однако это не дает ему возможности получать ощутимые осевые перемещения всего корпуса.

Чтобы это соблюдалось, прибор необходимо правильно отрегулировать. В конструкции предусмотрено наличие регулировочной опорной гайки 2 стержня крюка. Защелка прибора должна закрывать зев крюка с необходимой плотностью и эффективно запираться специальной собачкой 7.

Чтобы смазать плоскости трения шейки стержня крюка и отверстия в кронштейне 5, необходимо шприцем ввести смазочный материал через пресс-масленку 11. Поверхности трения опорной гайки 2 и отверстия в корпусе 3 смазываются смазкой, которая закладывается под колпак 1 во время сборки буксирного прибора.

Во время проведения технического обслуживания буксирного прибора, его необходимо периодически очищать от пыли, грязи, ржавчины. Также следует регулярно проверять его состояние, надежность крепления к задней поперечине рамы

Важно вовремя смазывать трущиеся плоскости, как регламентирует карта смазки

Если происходит авария, либо автомобиль постоянно испытывает значительные перегрузки, его рама страдает больше всех агрегатов. В некоторых, особо нагруженных участках рамы появляются:

В процессе интенсивной эксплуатации автомобиля по неровным участкам грунтовых дорог обязательно ослабляются заклепочные и болтовые соединения кронштейнов передних рессор.

Чтобы провести техническое обслуживание рамы УАЗ-469, следует тщательно очистить ее от грязи, пыли, масла, коррозии. Необходимо пристально методом внешнего осмотра проверить состояние:

Обязательно необходимо периодически тщательно осматривать левую продольную балку рамы в зоне крепления картера рулевого управления на предмет отсутствия трещин. Любая трещина чревата необратимыми последствиями.

Очень важно следить за состоянием окрашенной поверхности рамы и своевременно подкрашивать места, где нарушен слой краски. Ниже представлен чертеж, на котором показаны все размеры рамы автомобиля УАЗ 469

Ниже представлен чертеж, на котором показаны все размеры рамы автомобиля УАЗ 469.

Общая длина всей конструкции составляет 3 760 мм. Ширина рамы УАЗ 469, ее передней части 700 мм. Широкая задняя часть рамы имеет ширину 1 005 мм.

Рама УАЗ имеет сложную конструкцию. Все габариты, углы, переходы выполнены в соответствии с техническими требованиями завода производителя машин.
